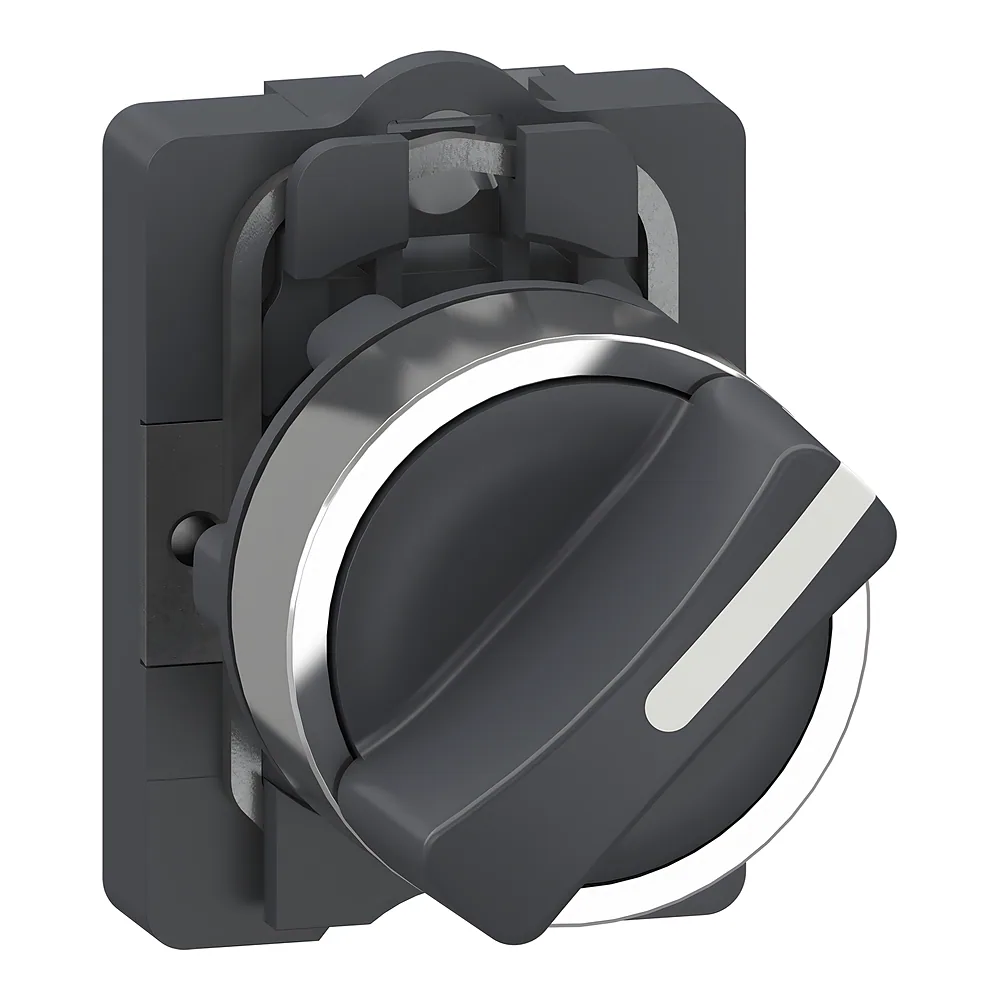

Перемикач з короткою ручкою 2-позиційний з фіксацією 1NO Schneider Electric XA2AD21

Name: Перемикач з короткою ручкою 2-позиційний з фіксацією 1NO Schneider Electric XA2AD21
Brand: Schneider Electric
SKU: 00271821
Price: 262.08 UAH
Availability: InStock

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

262⁰⁸ ₴шт

Купити

Порівняти

Під замовлення 10 шт·доставка 3–7 днівПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: відправляємо після надходження на наш склад (3–7 днів).

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Основні характеристики

Код товару: 271821
Виробник: Schneider Electric
Артикул: XA2AD21
Тип виробу: Перемикач керування
Серія: Harmony XA2
Ступінь захисту: IP65
Діаметр монтажного отвору: 22,5 мм
16 мм
22 мм(4)
22,5 мм
Електрична зносостійкість: 500000 циклы, AC-15, 3 А на 230 В, продуктивність < 60 цикл/хв, коефіцієнт навантаження: 0,5 відповідно до IEC 60947-5-1; 500000 циклы, DC-13, 0,2 А на 110 В, продуктивність < 60 цикл/хв, коефіцієнт навантаження: 0,5 відповідно до IEC 60947-5-1

Усі характеристики

Код	00271821
Виробник	Schneider Electric
Артикул виробника	XA2AD21
Серія	Harmony XA2
Висота	43,0 мм
Вібростійкість	5 gn (f= 2…500 Гц) conforming to МЕК 60068-2-6
Глибина	70,0 мм
Діаметр монтажного отвору	22,5 мм
Діапазон робочих температур	-25...55 °C
Електрична зносостійкість	500000 циклы, AC-15, 3 А на 230 В, продуктивність < 60 цикл/хв, коефіцієнт навантаження: 0,5 відповідно до IEC 60947-5-1; 500000 циклы, DC-13, 0,2 А на 110 В, продуктивність < 60 цикл/хв, коефіцієнт навантаження: 0,5 відповідно до IEC 60947-5-1
Електрична надійність контактів	Λ < 10exp(-8) на 24 В та 5 мА відповідно до IEC 60947-5-4
Захисна обробка	TC
Захист від короткого замикання	10 А запобіжник тип gL відповідно до МЕК 60269-1
Імпульсна витримувальна напруга Uimp	6 кВ відповідно до IEC 60947-1
Категорія перенапруги	Клас I conforming to МЕК 536
Колір кнопки	Чорний
Матеріал рамки	Пластик
Матеріал фіксуючого кільця	Пластик
Механічна зносостійкість	300000 циклів
Момент затягування	0,8…1,2 Н.м
Напруга ізоляції	600 В відповідно до IEC 60947-1
Номінальний робочий струм	3 А в 240 В, AC-15, A600; 0,27 А в 250 В, DC-13, Q600
Позиції виконавчого механізму	2 положення 90° - 2 положення 90°
Профіль органу керування	Чорний стандартна ручка (білий)
Робота контактів	Повільне розмикання
Сертифікація	GB 14048,1; IEC 60947-1; GB 14048,5; IEC 60947-5-1
Спосіб кріплення	Кріпильна гайка: 2…2,4 Н.м
Ступінь захисту	IP65
Ступінь захисту IK	IK06 відповідно до МЕК 60529
Температура зберігання	-40...70 °C
Тип виконавчого механізму	З фіксацією
Тип головки	Стандартний
Тип затискачів	Гвинтовий затискач, момент затяжки: <= 2×1,5 мм²; Гвинтовий затискач, момент затяжки: <= 1×2,5 мм²; Гвинтовий затискач, момент затяжки: >= 1×0,5 мм²; Клеми Faston, розмір з'єднання: 6,3 мм
Тип контакту та з'єднання	1NO
Ударостійкість	50 gn (тривалість = 11 мс) для напівсинусоїдальне прискорення; 30 gn (тривалість = 18 мс) для напівсинусоїдальне прискорення
Умовний тепловий струм у відкритому виконанні	10 А (гвинтові затискачі)
Форма головки сигнального блока	Круглий
Ширина	30,0 мм
Вага	0,04 кг
Групова упаковка	1 шт

Опис

Перемикач з короткою ручкою 2-позиційний з фіксацією 1NO Schneider Electric XA2AD21 з серії Harmony XA2 ставлять на пульт або дверцята шафи, коли треба закріпити одне з двох положень. Це селекторний перемикач на отвір 22,5 мм з одним нормально розімкненим контактом. Ручка тримає положення сама, тож утримувати її не потрібно.

Переваги

Фіксація у двох положеннях - хід між положеннями 90°, ручка лишається там, де ви її поставили.
Ресурс 300 000 циклів - це механічна зносостійкість, а електрична для AC-15 при 3 А на 230 В становить 500 000 циклів.
Захист IP65 і ударна міцність IK06, тому перемикач нормально почувається на панелі, де буває пил і бризки.
Робота від -25 до 55 °C - діапазон достатній для неопалюваних приміщень і щитових.

Де застосовується

Вибір режиму роботи насоса чи вентиляції на щитку в приватному будинку.
Перемикання ручний/автоматичний на пульті верстата або технологічної лінії.
Блокування чи дозвіл пуску в шафі керування на виробництві.

Технічні особливості

Корпус рамки й фіксуюче кільце виконані з пластику, кріплення - гайкою з моментом 2...2,4 Н.м. Затискачі гвинтові: підходить провід від 1×0,5 мм² до 1×2,5 мм² або 2×1,5 мм², момент затягування 0,8...1,2 Н.м. Є також клеми Faston 6,3 мм. Номінальний робочий струм: 3 А при 240 В AC-15 і 0,27 А при 250 В DC-13. Напруга ізоляції 600 В, імпульсна витримувальна напруга Uimp 6 кВ, захист від короткого замикання - запобіжник gL на 10 А. Відповідність IEC 60947-1 та IEC 60947-5-1. Габарити 30×43×70 мм, вага 0,04 кг.

Типова помилка під час вибору - дивитися на умовний тепловий струм 10 А і вважати його робочим. Для котушок і реле рахуйте за 3 А AC-15, а на постійному струмі навантаження значно скромніше: 0,27 А. Перевищите - контакти вигорять набагато раніше за заявлений ресурс.
