| Код | 00241168 |
| Виробник | Schneider Electric |

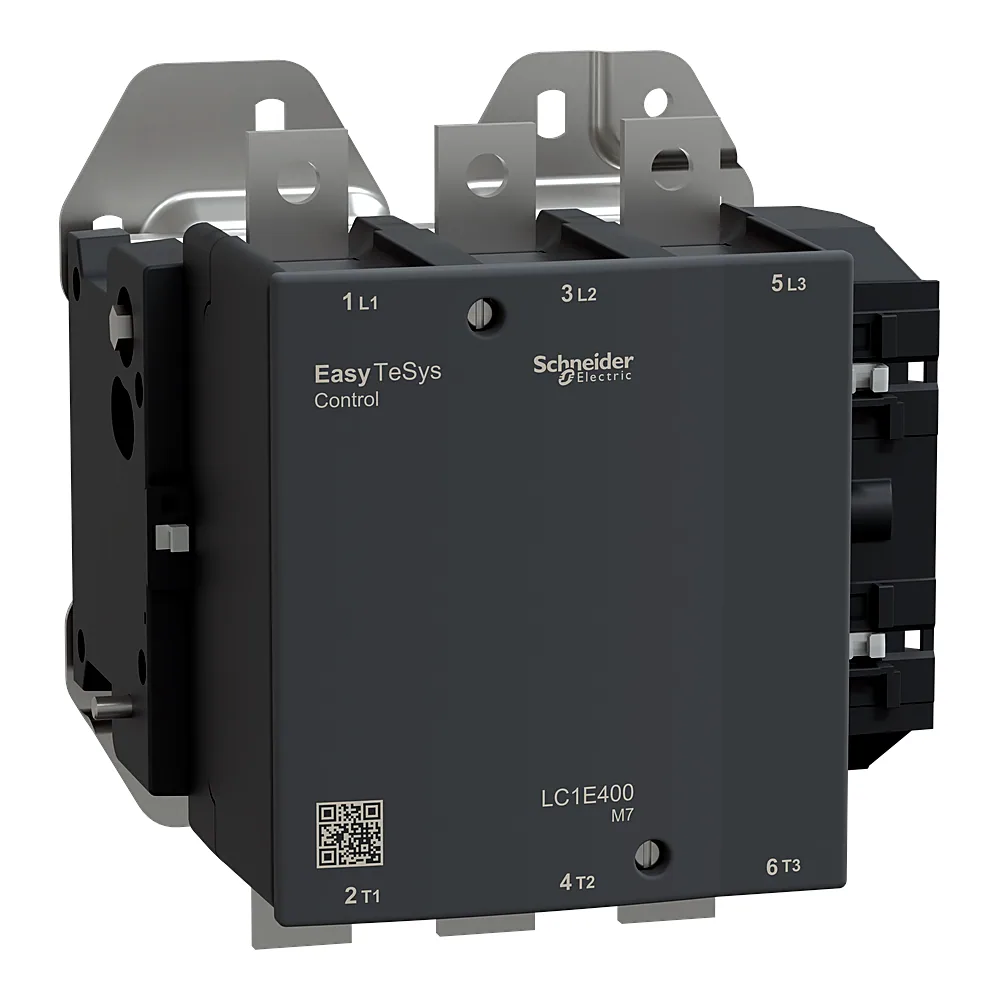

| Артикул виробника | LC1E400M7 |
| Серія | EASYPACT TVS |
| Випробування розжареним дротом | 850 °C |
| Висота | 375 мм |
| Вібро- та ударостійкість | Вібрації контактор розімкнено (1,5 Гн, 5...300 Гц); удари контактор розімкнено (6 Гн за 11 мс); вібрації контактор замкнутий (5 Гн, 5...300 Гц); удари контактор замкнутий (15 Гн за 11 мс) |
| Втрати потужності | 14 Вт |
| Глибина | 219 мм |
| Діапазон робочих температур | -5...+55 °C |
| Електрична зносостійкість | 600 000 циклів |
| Імпульсна витримувальна напруга Uimp | 8 кВ |
| Категорія застосування | AC-1, AC-3 |
| Категорія перенапруги | 3 |
| Кількість полюсів | 3P |
| Кількість та вид контактів | 3NO |
| Країна виробництва | Китай |
| Макс. висота встановлення | 3000 м |
| Максимальна частота операцій | 2400 цикл/год на < 55 °C |
| Межі напруги кола керування | 0,85...1,1 Uc |
| Механічна зносостійкість | 4 000 000 циклів |
| Мінімальна напруга перемикання | 17 В для ланцюг управління |
| Мінімальний струм перемикання | 5 мА |
| Момент затягування | 35 Н·м |
| Напруга ізоляції | 690 В |
| Напруга схеми керування | 220 В AC |
| Номінальна вмикаюча здатність | 4000 А |
| Номінальна здатність відключення | 3,2 кА |
| Номінальна робоча напруга Ue | ≤ 690 В AC |
| Номінальний короткочасно витримуваний струм I cw | 3600 А на <40 °C - 10 с для коло подачі живлення |
| Номінальний робочий струм | 400 А |
| Номінальний струм запобіжника | 630 А gG |
| Опір ізоляції | > 10 МОм |
| Потужність втягування котушки керування | 1075 В·А |
| Потужність двигуна (AC-3) | 200 кВт |
| Потужність утримання котушки керування | 15 В·А |
| Рід струму кола керування | Змінний струм на 50/60 Гц |
| Розсіювана потужність на полюс | 42 Вт |
| Середній імпеданс | 0,26 мОм |
| Сертифікація | CE; EAC |
| Ступінь забруднення | 3 |
| Ступінь захисту | IP00 |
| Тип затискачів | ланцюг управління: Гвинтовий затискач 1 1...4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника; ланцюг управління: Гвинтовий затискач 2 1...4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника; ланцюг управління: Гвинтовий затискач 1 1...4 мм² - жорсткість кабелю: гнучкий з кабельним наконечником; ланцюг управління: Гвинтовий затискач 2 1...2,5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником; ланцюг управління: Гвинтовий затискач 1 1...4 мм² - жорсткість кабелю: Твердий без кабельного наконечника; ланцюг управління: Гвинтовий затискач 2 1...4 мм² - жорсткість кабелю: Твердий без кабельного наконечника; коло подачі живлення: кабель з наконечником 2 - зовнішній діаметр: 150 мм; коло подачі живлення: шини 2 - переріз шини: 30×5 мм |
| Тип монтажу | Пластина |
| Умовний тепловий струм у відкритому виконанні | 500 А |
| Час замикання і розмикання | 100...170 мс на відкриття; 40...75 мс при закритті |
| Час неперекриття контактів | 1,5 мс |
| Ширина | 213 мм |
| Вага | 9,1 кг |
