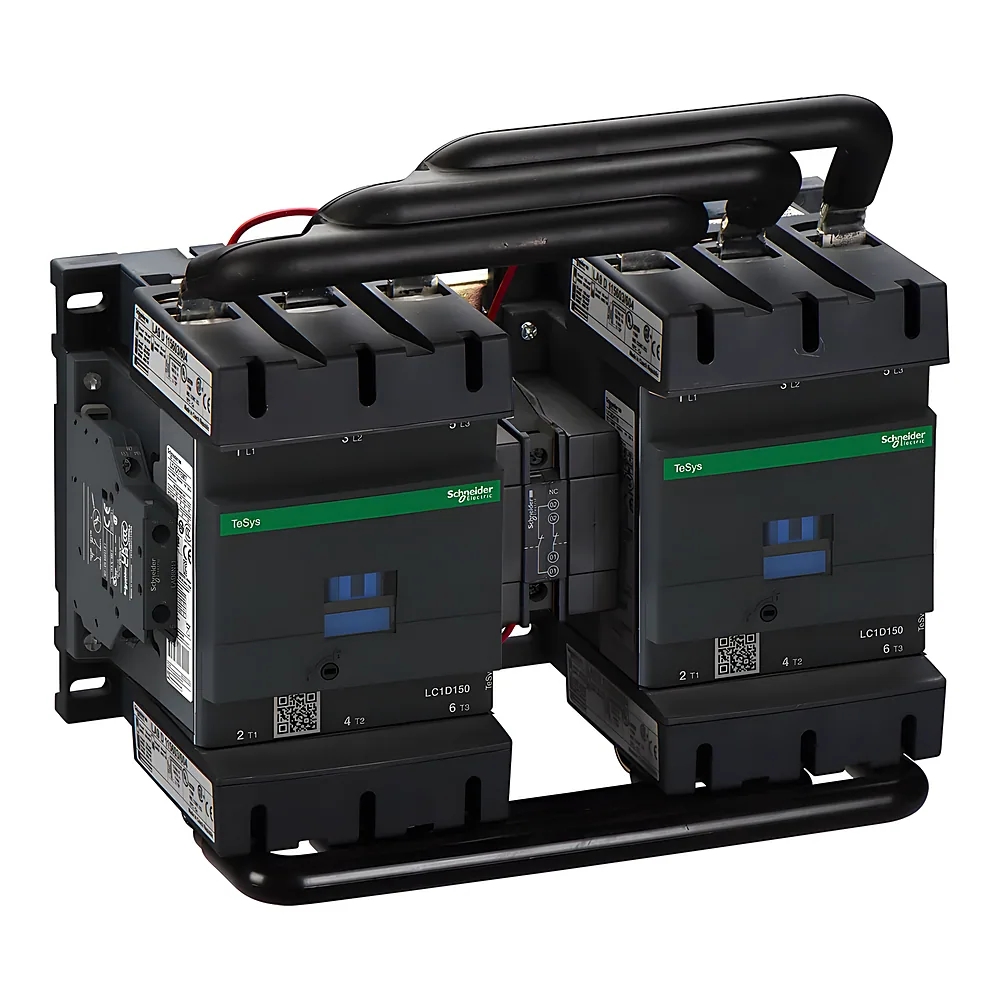

Контактор реверсивний 150 А AC 380 В Schneider Electric LC2D150Q7

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

0 ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 76275
Виробник: Schneider Electric
Артикул: LC2D150Q7
Тип виробу: Контактор
Серія: TESYS DECA
Номінальний робочий струм: 150 А
115 А(6)
150 А(8)
Ступінь захисту: IP20
Кількість та вид додаткових контактів: 1NO+1NC
1NC(58)
1NO(68)
1NO+1NC(189)
1NO+2NC(2)
2NO
4NO(14)
Кількість та вид контактів: 3NO (ГЕРМЕТИЧНИЙ)
3NO
3NO (ГЕРМЕТИЧНИЙ)
Напруга схеми керування: 380 В AC
24 В DC
48 В AC(2)
110 В AC(2)
220 В AC(2)
230 В AC(4)
380 В AC(3)
Номінальна робоча напруга Ue: ≤ 1000 В AC, ≤ 300 В DC

Усі характеристики

Код	00076275
Виробник	Schneider Electric
Артикул виробника	LC2D150Q7
Серія	TESYS DECA
Випробування розжареним дротом	850 °C
Висота	158 мм
Вібро- та ударостійкість	Вібрації контактор розімкнено: 2 Гн, 5...300 Гц; вібрації контактор замкнутий: 4 Гн, 5...300 Гц; удари контактор замкнутий: 15 Гн за 11 мс; удари контактор розімкнено: 6 Гн за 11 мс
Втрати потужності	3...4,5 Вт
Глибина	148 мм
Діапазон робочих температур	-40...+60 °C
Електрична зносостійкість	850 000 циклів
Захисна кришка	Так
Захисна обробка	TH відповідно до МЕК 60068-2-30
Імпульсна витримувальна напруга Uimp	8 кВ
Категорія застосування	AC-1, AC-3, AC-3e
Категорія перенапруги	3
Кількість та вид додаткових контактів	1NO+1NC
Кількість та вид контактів	3NO (ГЕРМЕТИЧНИЙ)
Кліматична стійкість	відповідно до IACS E10
Країна виробництва	Чехія
Макс. висота встановлення	3000 м
Максимальна частота операцій	1200 цикл/год на < 60 °C
Межі напруги кола керування	0,8...1,15 Uc
Механічна зносостійкість	8 000 000 циклів
Мінімальна напруга перемикання	17 В для схема сигналізації
Мінімальний струм перемикання	5 мА
Момент затягування	12 Н·м
Монтажна опора	Рейка; пластина
Напруга ізоляції	1000 В
Напруга схеми керування	380 В AC
Номінальна вмикаюча здатність	1660 А
Номінальна здатність відключення	1,4 кА
Номінальна робоча напруга Ue	≤ 1000 В AC, ≤ 300 В DC
Номінальний короткочасно витримуваний струм I cw	1400 А
Номінальний робочий струм	150 А
Номінальний струм запобіжника	10 А gG для схема сигналізації відповідно до МЕК 60947-5-1; 315 А gG на <= 690 В координація тип 1 для коло подачі живлення; 250 А gG на <= 690 В координація тип 2 для коло подачі живлення
Опис полюсів	3P
Опір ізоляції	> 10 МОм
Показники надійності	B10d = 1369863 циклів контактор з номінальним навантаженням відповідно до EN/ISO 13849-1; B10d = 20000000 циклів контактор з механічним навантаженням відповідно до EN/ISO 13849-1
Потужність втягування котушки керування	280...350 В·А
Потужність двигуна (AC-3)	75 кВт
Потужність утримання котушки керування	2...18 В·А
Рід струму кола керування	Змінний струм на 50/60 Гц
Розсіювана потужність на полюс	13,5 Вт
Середній імпеданс	0,6 мОм
Сертифікація	BV; CCC; CSA; DNV; EAC; GL; RINA; UKCA; UL
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	M13
Температура зберігання	-60...+80 °C
Технологія котушки	вбуд. 2-направлений діод. обмежувач пік. навантажень
Тип блокування	Електричний; механічні
Тип допоміжних контактів	тип механічно з'єднані 1 нормально відкритий + 1 нормально закритий відповідно до МЕК 60947-5-1; тип дзеркальний контакт 1 нормально закритий відповідно до МЕК 60947-4-1
Тип затискачів	ланцюг управління Гвинтовий затискач 2 кабель(і) 1...2,5 мм²гнучкий з кабельним наконечником; ланцюг управління Гвинтовий затискач 1 кабель(і) 1...2,5 мм²гнучкий без кабельного наконечника; ланцюг управління Гвинтовий затискач 2 кабель(і) 1...2,5 мм²гнучкий без кабельного наконечника; ланцюг управління Гвинтовий затискач 1 кабель(і) 1...2,5 мм²гнучкий з кабельним наконечником; ланцюг управління Гвинтовий затискач 1 кабель(і) 1...2,5 мм²Твердий без кабельного наконечника; ланцюг управління Гвинтовий затискач 2 кабель(і) 1...2,5 мм²Твердий без кабельного наконечника; коло подачі живлення з'єднувач 1 кабель(і) 10...120 мм²гнучкий без кабельного наконечника; коло подачі живлення з'єднувач 2 кабель(і) 10...50 мм²гнучкий без кабельного наконечника; коло подачі живлення з'єднувач 1 кабель(і) 10...120 мм²гнучкий з кабельним наконечником; коло подачі живлення з'єднувач 2 кабель(і) 10...50 мм²гнучкий з кабельним наконечником; коло подачі живлення з'єднувач 1 кабель(і) 10...120 мм²Твердий без кабельного наконечника; коло подачі живлення з'єднувач 2 кабель(і) 10...50 мм²Твердий без кабельного наконечника
Умовний тепловий струм у відкритому виконанні	200 А
Час замикання і розмикання	20...35 мс закриття; 40...75 мс відкриття
Час неперекриття контактів	1,5 мс
Частота кола сигналізації	25...400 Гц
Ширина	266 мм
Вага	6,4 кг

Опис

Контактор реверсивний 150 А AC380V Schneider Electric LC2D150Q7 з серії TeSys Deca комутує трифазні двигуни потужністю до 75 кВт. Котушка розрахована на 380 В змінного струму, тому керувати цим контактором можна напряму від мережі. Артикул виробника - LC2D150Q7.

Переваги

Ресурс у цифрах - механічна зносостійкість 8 000 000 циклів, електрична 850 000 циклів, тож частих перемикань апарат не боїться.
Запас по струму - номінальний робочий струм 150 А, а умовний тепловий струм у відкритому виконанні 200 А.
Три категорії застосування - AC-1, AC-3 і AC-3e, потужність двигуна в AC-3 до 75 кВт.
Додаткові контакти - 1NO+1NC, плюс дзеркальний контакт 1NC за МЕК 60947-4-1.
Широкий температурний діапазон - робота від -40 до +60 °C, зберігання від -60 до +80 °C.

Де застосовується

Керування трифазним двигуном насоса, вентилятора чи верстата в приватній майстерні або господарстві з трифазним вводом.
Щити керування на виробництві, у компресорних і насосних станціях, де двигуни вмикають багато разів на добу.

Технічні особливості

Номінальна робоча напруга Ue: до 1000 В AC і до 300 В DC, напруга ізоляції 1000 В, імпульсна витримувальна напруга 8 кВ, ступінь захисту IP20. Силові кабелі підключаються до з'єднувача: один провід 10...120 мм² або два по 10...50 мм², момент затягування 12 Н·м. Кола керування - гвинтові затискачі на 1...2,5 мм². Монтаж на рейку або на пластину, габарити 158 x 266 x 148 мм, вага 6,4 кг.

Захист по запобіжниках у колі живлення до 690 В: 315 А gG для координації типу 1 і 250 А gG для типу 2. Типова помилка при підборі котушки керування - дивитися тільки на потужність утримання (2...18 В·А). Під час втягування вона споживає 280...350 В·А, і якщо трансформатор керування або лінія слабкі, контактор не включиться впевнено. Діапазон напруги керування - 0,8...1,15 Uc, в котушці вбудований двонаправлений діодний обмежувач піків. Блокування електричне і механічне. Сертифікація: BV, CCC, CSA, DNV, EAC, GL, RINA, UKCA, UL.

Чому в ЛІНА

Це офіційна продукція виробника, до неї ми можемо надати документи для юридичних осіб. Поставите в щит, затягнете клеми з потрібним моментом - і про контактор можна забути надовго.
