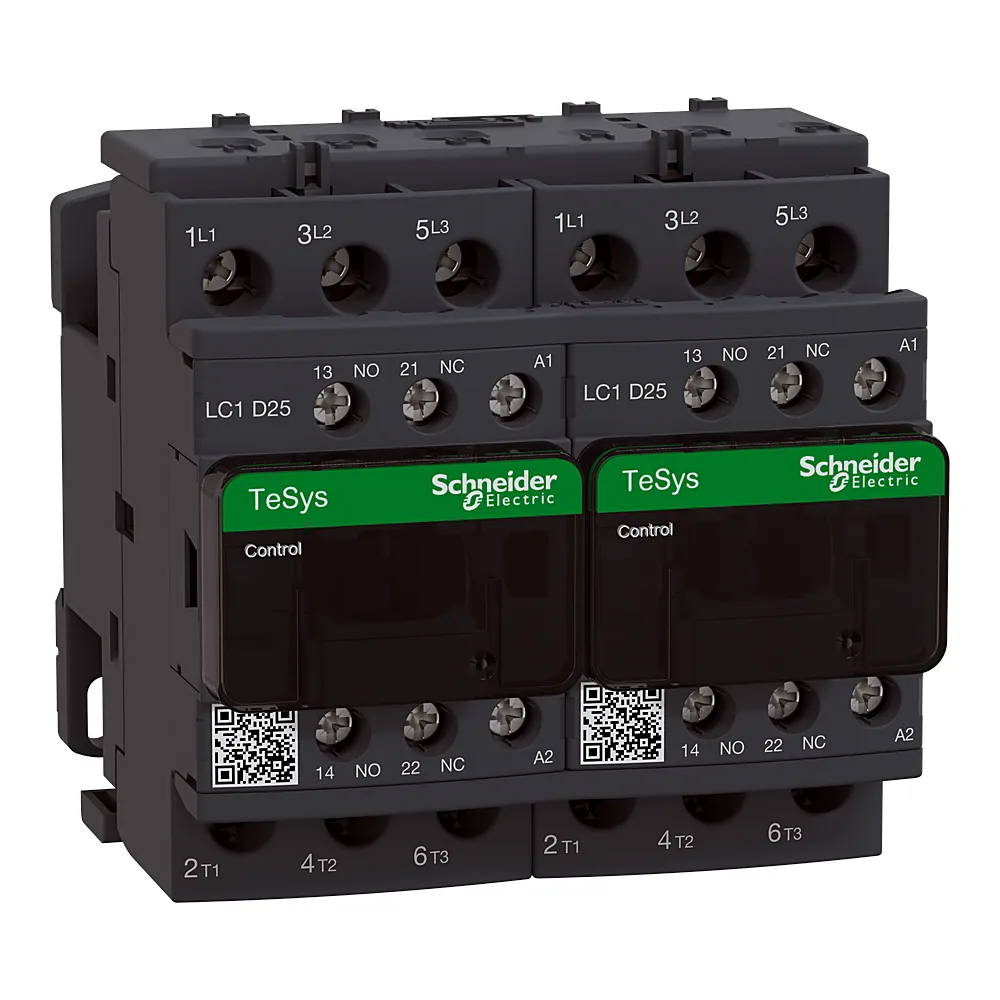

| Код | 00247876 |
| Виробник | Schneider Electric |
| Артикул виробника | LC2D25B7 |
| Серія | TESYS DECA |
| Випробування розжареним дротом | 850 °C |
| Висота | 85 мм |
| Висота над рівнем моря | 3000 м |
| Вібро- та ударостійкість | Вібрації контактор розімкнено: 2 Гн, 5...300 Гц; вібрації контактор замкнутий: 4 Гн, 5...300 Гц; удари контактор замкнутий: 15 Гн за 11 мс; удари контактор розімкнено: 8 Гн за 11 мс |
| Втрати потужності | 2...3 Вт |
| Глибина | 92 мм |
| Діапазон потужності | 4...6 кВт в200-240 В 3 фази; 7...11 кВт в380-440 В 3 фази; 7...11 кВт в480-500 В 3 фази |
| Діапазон робочих температур | -40...+60 °C |
| Електрична зносостійкість | 1 650 000 циклів |
| Захисна кришка | з |
| Захисна обробка | TH відповідно до МЕК 60068-2-30 |
| Імпульсна витримувальна напруга Uimp | 6 кВ |
| Категорія застосування | AC-1, AC-3, AC-3e |
| Категорія перенапруги | 3 |
| Кількість та вид додаткових контактів | 1НВ+1НЗ |
| Кількість та вид контактів | 3 NO (ГЕРМЕТИЧНИЙ) |
| Кліматична стійкість | відповідно до IACS E10; відповідно до МЕК 60947-1 додаток Q категорія D |
| Країна виробництва | Франція |
| Максимальна частота операцій | 3600 цикл/год на < 60 °C |
| Межі напруги кола керування | 0,8...1,1 Uc |
| Механічна зносостійкість | 15 мільйонів циклів |
| Мінімальна напруга перемикання | 17 В для схема сигналізації |
| Мінімальний струм перемикання | 5 мА |
| Момент затягування | 2,5 Н·м |
| Монтажна опора | Рейка; пластина |
| Напруга ізоляції | 690 В |
| Напруга схеми керування | 24 В AC |
| Номінальна вмикаюча здатність | 450 А |
| Номінальна здатність відключення | 450 А |
| Номінальна напруга котушки керування | 24 В Змінний струм стандартний |
| Номінальна робоча напруга Ue | ≤ 690 В AC, ≤ 300 В DC |
| Номінальний короткочасно витримуваний струм I cw | 380 А |
| Номінальний робочий струм | 25 А |
| Номінальний струм запобіжника | 10 А gG для схема сигналізації відповідно до МЕК 60947-5-1; 63 А gG на <= 690 В координація тип 1 для коло подачі живлення; 40 А gG на <= 690 В координація тип 2 для коло подачі живлення |
| Опис полюсів | 3P |
| Опір ізоляції | > 10 МОм |
| Показники надійності | B10d = 1369863 циклів контактор з номінальним навантаженням відповідно до EN/ISO 13849-1; B10d = 20000000 циклів контактор з механічним навантаженням відповідно до EN/ISO 13849-1 |
| Потужність втягування котушки керування | 70 В·А |
| Потужність двигуна (AC-3) | 11 кВт |
| Потужність утримання котушки керування | 7 В·А |
| Рід струму кола керування | Змінний струм на 50/60 Гц |
| Розсіювана потужність на полюс | 1,25 Вт |
| Середній імпеданс | 2 мОм |
| Сертифікація | BV; CB; CCC; CSA; DNV; GL; GOST; LROS (Lloyds реєстр судноплавства); RINA; UKCA; UL |
| Ступінь забруднення | 3 |
| Ступінь захисту | IP20 |
| Сумісність | M2 |
| Температура зберігання | -60...+80 °C |
| Технологія котушки | Без вбудованого модуля придушення |
| Тип блокування | Механічні |
| Тип допоміжних контактів | тип механічно з'єднані 1 нормально відкритий + 1 нормально закритий відповідно до МЕК 60947-5-1; тип дзеркальний контакт 1 нормально закритий відповідно до МЕК 60947-4-1 |
| Тип пускача двигуна | Реверсивний контактор |
| Умовний тепловий струм у відкритому виконанні | 40 А |
| Час замикання і розмикання | 12...22 мс закриття; 4...19 мс відкриття |
| Час неперекриття контактів | 1,5 мс |
| Частота кола сигналізації | 25...400 Гц |
| Ширина | 90 мм |
| Вага | 0,787 кг |
