Name: Контактор TeSys D 50 А AC 24 В Schneider Electric LC1D50AB7
Brand: Schneider Electric
SKU: 00083632
Price: 9101.67 UAH
Availability: PreOrder

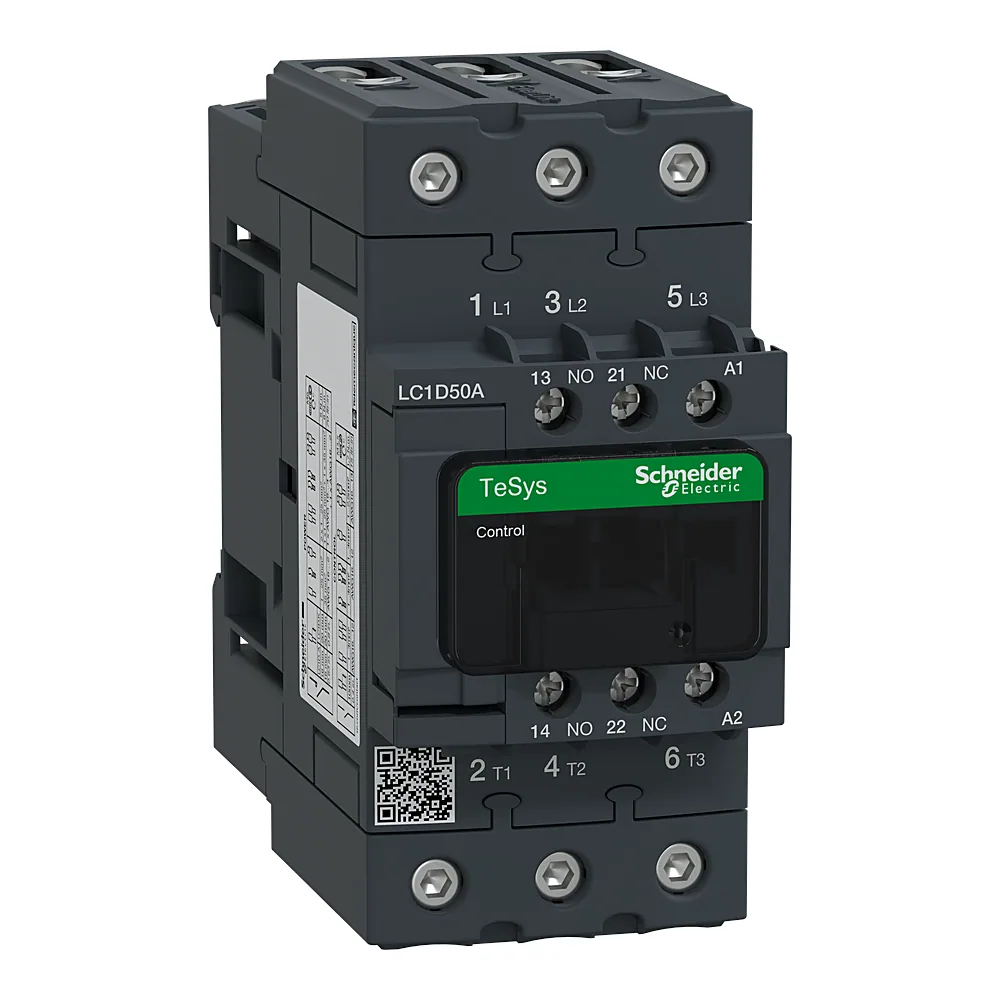

Контактор TeSys D 50 А AC 24 В Schneider Electric LC1D50AB7

Фото ілюстративне — вигляд товару може відрізнятися.

9 101⁶⁷ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 83632
Виробник: Schneider Electric
Артикул: LC1D50AB7
Тип виробу: Контактор
Серія: TESYS DECA
Кількість полюсів: 3P
3P(108)
4P(15)
Номінальний робочий струм: 50 А
9 А
12 А
18 А(2)
25 А(2)
32 А
38 А
40 А
50 А
Ступінь захисту: IP20
Кількість та вид додаткових контактів: 1NO+1NC
1NO+1NC(120)
4NO
Кількість та вид контактів: 3NO
2NO+2NC(4)
3NO(108)
4NO(11)
Напруга схеми керування: 24 В AC
24 В AC
24 В DC
42 В AC
220 В AC
220 В DC
230 В AC
380 В AC
440 В
Номінальна робоча напруга Ue: ≤ 690 В AC, ≤ 300 В DC

Усі характеристики

Код	00083632
Виробник	Schneider Electric
Артикул виробника	LC1D50AB7
Серія	TESYS DECA
Випробування розжареним дротом	850 °C
Висота	122 мм
Вібро- та ударостійкість	Вібрації контактор розімкнено (2 Гн, 5...300 Гц); вібрації контактор замкнутий (4 Гн, 5...300 Гц); удари контактор замкнутий (15 Гн за 11 мс); удари контактор розімкнено (10 Гн протягом 11 мс)
Втрати потужності	4...5 Вт
Глибина	120 мм
Діапазон робочих температур	-40...+60 °C
Електрична зносостійкість	1 450 000 циклів
Захисна кришка	Так
Захисна обробка	TH відповідно до МЕК 60068-2-30
Імпульсна витримувальна напруга Uimp	6 кВ
Категорія застосування	AC-1, AC-3, AC-3e, AC-4
Категорія перенапруги	3
Кількість полюсів	3P
Кількість та вид додаткових контактів	1NO+1NC
Кількість та вид контактів	3NO
Кліматична стійкість	відповідно до IACS E10 вплив вологого тепла; відповідно до МЕК 60947-1 додаток Q категорія D вплив вологого тепла
Країна виробництва	Індонезія
Макс. висота встановлення	3000 м
Максимальна частота операцій	3600 цикл/год на < 60 °C
Межі напруги кола керування	0,8...1,1 Uc
Механічна зносостійкість	6 000 000 циклів
Мінімальна напруга перемикання	17 В для схема сигналізації
Мінімальний струм перемикання	5 мА
Момент затягування	ланцюг управління: 1,7 Н.м - на Гвинтовий затискач - з викруткою плоский Ø 6 мм; ланцюг управління: 1,7 Н.м - на Гвинтовий затискач - з викруткою Philips № 2; коло подачі живлення: 8 Н.м - на Гвинтові з'єднувачі EverLink BTR - кабель 25...35 мм² шестигранна головка гвинта 4 мм; коло подачі живлення: 5 Н.м - на Гвинтові з'єднувачі EverLink BTR - кабель 1...25 мм² шестигранна головка гвинта 4 мм; ланцюг управління: 1,7 Н.м - на Гвинтовий затискач - з викруткою хрестоподібний № 2; коло подачі живлення: 2,5 Н.м - на Гвинтовий затискач - з викруткою хрестоподібний № 2
Напруга ізоляції	690 В
Напруга схеми керування	24 В AC
Номінальна вмикаюча здатність	900 А
Номінальна здатність відключення	900 А
Номінальна робоча напруга Ue	≤ 690 В AC, ≤ 300 В DC
Номінальний короткочасно витримуваний струм I cw	810 А
Номінальний робочий струм	50 А
Номінальний струм запобіжника	100 А gG
Опір ізоляції	> 10 МОм
Показники надійності	B10d = 1369863 циклів контактор з номінальним навантаженням відповідно до EN/ISO 13849-1; B10d = 20000000 циклів контактор з механічним навантаженням відповідно до EN/ISO 13849-1
Потужність втягування котушки керування	160 В·А
Потужність двигуна (AC-3)	15 кВт на 220...230 В змінний струм 50/60 Гц (AC-3); 22 кВт на 380...400 В змінний струм 50/60 Гц (AC-3); 30 кВт на 500 В змінний струм 50/60 Гц (AC-3); 33 кВт на 660...690 В змінний струм 50/60 Гц (AC-3); 25 кВт на 415 В змінний струм 50/60 Гц (AC-3); 30 кВт на 440 В змінний струм 50/60 Гц (AC-3); 11 кВт на 400 В змінний струм 50/60 Гц (AC-4); 15 кВт на 220...230 В змінний струм 50/60 Гц (AC-3e); 22 кВт на 380...400 В змінний струм 50/60 Гц (AC-3e); 30 кВт на 500 В змінний струм 50/60 Гц (AC-3e); 33 кВт на 660...690 В змінний струм 50/60 Гц (AC-3e); 25 кВт на 415 В змінний струм 50/60 Гц (AC-3e); 30 кВт на 440 В змінний струм 50/60 Гц (AC-3e)
Потужність утримання котушки керування	15 В·А
Рід струму кола керування	Змінний струм на 50/60 Гц стандартний
Розсіювана потужність на полюс	3,7 Вт
Середній імпеданс	1,5 мОм
Сертифікація	BV; CCC; CSA; DNV; GL; GOST; LROS (Lloyds реєстр судноплавства); RINA; UL
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	M2
Технологія котушки	Без вбудованого модуля придушення
Тип допоміжних контактів	тип механічно з'єднані 1 нормально відкритий + 1 нормально закритий відповідно до МЕК 60947-5-1; тип дзеркальний контакт 1 нормально закритий відповідно до МЕК 60947-4-1
Тип затискачів	ланцюг управління: Гвинтовий затискач 2 1...2,5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником; ланцюг управління: Гвинтовий затискач 1 1...4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника; ланцюг управління: Гвинтовий затискач 2 1...4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника; ланцюг управління: Гвинтовий затискач 1 1...4 мм² - жорсткість кабелю: гнучкий з кабельним наконечником; ланцюг управління: Гвинтовий затискач 1 1...4 мм² - жорсткість кабелю: Твердий без кабельного наконечника; ланцюг управління: Гвинтовий затискач 2 1...4 мм² - жорсткість кабелю: Твердий без кабельного наконечника; коло подачі живлення: Гвинтове з'єднання 1 1...35 мм² - жорсткість кабелю: гнучкий без кабельного наконечника; коло подачі живлення: Гвинтове з'єднання 2 1...25 мм² - жорсткість кабелю: гнучкий без кабельного наконечника; коло подачі живлення: Гвинтове з'єднання 1 1...35 мм² - жорсткість кабелю: гнучкий з кабельним наконечником; коло подачі живлення: Гвинтове з'єднання 2 1...25 мм² - жорсткість кабелю: гнучкий з кабельним наконечником; коло подачі живлення: Гвинтове з'єднання 1 1...35 мм² - жорсткість кабелю: Твердий без кабельного наконечника; коло подачі живлення: Гвинтове з'єднання 2 1...25 мм² - жорсткість кабелю: Твердий без кабельного наконечника
Тип монтажу	Рейка; пластина
Умовний тепловий струм у відкритому виконанні	80 А
Час замикання і розмикання	4...19 мс відкриття; 12...26 мс закриття
Час неперекриття контактів	1,5 мс
Частота кола сигналізації	25...400 Гц
Ширина	55 мм
Вага	0,855 кг

Опис

Контактор Schneider Electric TeSys D 50A AC24V LC1D50AB7 – це надійний пристрій для комутації силових електричних кіл з номінальним струмом 50 ампер. Головна вигода: ви отримуєте стабільне керування навантаженням у промислових та комерційних установках завдяки якісному компоненту від світового лідера.

Ключові переваги

Виробництво у Франції – оригінальний продукт з високою точністю складання.
Номінальний струм 50 А – підходить для великих навантажень, двигунів, обігрівачів.
Котушка на 24 В змінного струму – безпечна напруга для керування від реле або контролера.
Компактний корпусний формат – зручний для монтажу в щитові шафи.

Де застосовується

Побутовий сценарій: керування потужними електронагрівачами, насосами, компресорами в приватних будинках.
Об’єктний сценарій: комутація двигунів, освітлення та систем вентиляції на виробничих об’єктах, у торговельних центрах, спорткомплексах.

Технічні особливості

Контактор серії TeSys D розрахований на змінний струм (AC). Напруга котушки – 24 В змінного струму. Номінальний струм головних контактів – 50 А. Пристрій призначений для комутації силових кіл. Виробник – Schneider Electric, країна виробництва – Франція.
