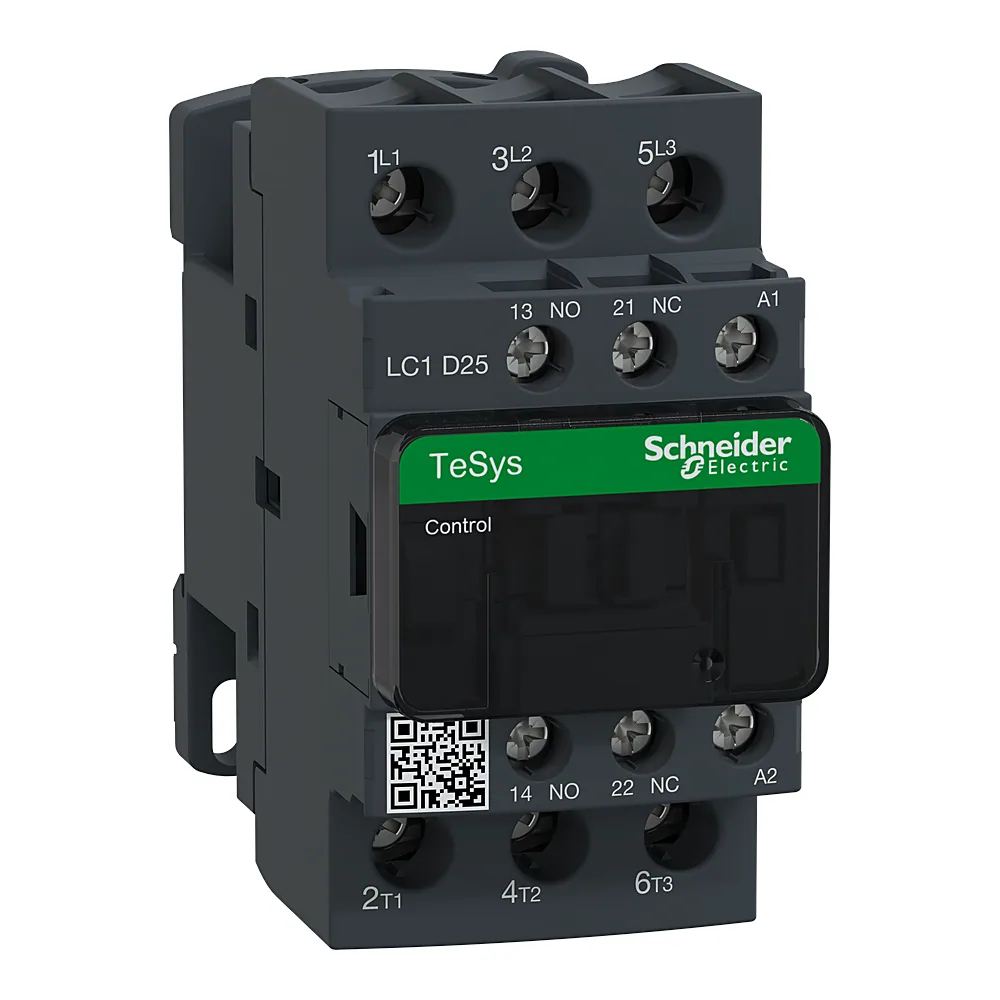

Name: Контактор TeSys D 25 А 1NC+1NO AC 380 В Schneider Electric LC1D25Q7
Brand: Schneider Electric
SKU: 00157006
Price: 3742.76 UAH
Availability: PreOrder

Контактор TeSys D 25 А 1NC+1NO AC 380 В Schneider Electric LC1D25Q7

3 742⁷⁶ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Каталог · 51,1 МБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 157006
Виробник: Schneider Electric
Артикул: LC1D25Q7
Тип виробу: Контактор
Серія: TESYS DECA
Кількість полюсів: 3P
3P(108)
4P(15)
Номінальний робочий струм: 25 А
9 А
12 А
18 А
25 А
32 А
50 А
65 А
Ступінь захисту: IP20
Кількість та вид додаткових контактів: 1NO+1NC
1NO+1NC(120)
4NO
Кількість та вид контактів: 3NO
2NO+2NC(4)
3NO(108)
4NO(11)
Напруга схеми керування: 380 В AC
24 В AC(2)
24 В DC(2)
42 В AC
48 В AC(2)
110 В AC
110 В DC
220 В AC
220 В DC
230 В AC
380 В AC
Номінальна робоча напруга Ue: ≤ 690 В AC, ≤ 300 В DC

Усі характеристики

Код	00157006
Виробник	Schneider Electric
Артикул виробника	LC1D25Q7
Серія	TESYS DECA
Випробування розжареним дротом	850 °C
Висота	85 мм
Вібро- та ударостійкість	Вібрації контактор розімкнено (2 Гн, 5...300 Гц); вібрації контактор замкнутий (4 Гн, 5...300 Гц); удари контактор замкнутий (15 Гн за 11 мс); удари контактор розімкнено (8 Гн за 11 мс)
Втрати потужності	2...3 Вт
Глибина	92 мм
Діапазон робочих температур	-40...+60 °C
Електрична зносостійкість	1 650 000 циклів
Захисна кришка	Так
Захисна обробка	TH відповідно до МЕК 60068-2-30
Імпульсна витримувальна напруга Uimp	6 кВ
Категорія застосування	AC-1, AC-3, AC-3e, AC-4
Категорія перенапруги	3
Кількість полюсів	3P
Кількість та вид додаткових контактів	1NO+1NC
Кількість та вид контактів	3NO
Кліматична стійкість	відповідно до IACS E10 вплив вологого тепла; відповідно до МЕК 60947-1 додаток Q категорія D вплив вологого тепла
Країна виробництва	Франція
Макс. висота встановлення	3000 м
Максимальна частота операцій	3600 цикл/год на < 60 °C
Межі напруги кола керування	0,8...1,1 Uc
Механічна зносостійкість	15 000 000 циклів
Мінімальна напруга перемикання	17 В для схема сигналізації
Мінімальний струм перемикання	5 мА
Момент затягування	2,5 Н·м
Напруга ізоляції	690 В
Напруга схеми керування	380 В AC
Номінальна вмикаюча здатність	450 А
Номінальна здатність відключення	450 А
Номінальна робоча напруга Ue	≤ 690 В AC, ≤ 300 В DC
Номінальний короткочасно витримуваний струм I cw	380 А
Номінальний робочий струм	25 А
Номінальний струм запобіжника	10 А gG для схема сигналізації відповідно до МЕК 60947-5-1; 63 А gG на <= 690 В координація тип 1 для коло подачі живлення; 40 А gG на <= 690 В координація тип 2 для коло подачі живлення
Опір ізоляції	> 10 МОм
Показники надійності	B10d = 1369863 циклів контактор з номінальним навантаженням відповідно до EN/ISO 13849-1; B10d = 20000000 циклів контактор з механічним навантаженням відповідно до EN/ISO 13849-1
Потужність втягування котушки керування	70 В·А
Потужність двигуна (AC-3)	5,5 кВт на 220...230 В змінний струм 50/60 Гц (AC-3); 11 кВт на 380...400 В змінний струм 50/60 Гц (AC-3); 11 кВт на 415...440 В змінний струм 50/60 Гц (AC-3); 15 кВт на 500 В змінний струм 50/60 Гц (AC-3); 15 кВт на 660...690 В змінний струм 50/60 Гц (AC-3); 5,5 кВт на 400 В змінний струм 50/60 Гц (AC-4); 5,5 кВт на 220...230 В змінний струм 50/60 Гц (AC-3e); 11 кВт на 380...400 В змінний струм 50/60 Гц (AC-3e); 11 кВт на 415...440 В змінний струм 50/60 Гц (AC-3e); 15 кВт на 500 В змінний струм 50/60 Гц (AC-3e); 15 кВт на 660...690 В змінний струм 50/60 Гц (AC-3e)
Потужність утримання котушки керування	7 В·А
Рід струму кола керування	Змінний струм на 50/60 Гц
Розсіювана потужність на полюс	1,25 Вт
Середній імпеданс	2 мОм
Сертифікація	BV; CCC; CSA; DNV; GL; GOST; LROS (Lloyds реєстр судноплавства); RINA; UKCA; UL
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	M2
Технологія котушки	Без вбудованого модуля придушення
Тип допоміжних контактів	тип механічно з'єднані 1 нормально відкритий + 1 нормально закритий відповідно до МЕК 60947-5-1; тип дзеркальний контакт 1 нормально закритий відповідно до МЕК 60947-4-1
Тип затискачів	ланцюг управління: Гвинтовий затискач 1 1...4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника; ланцюг управління: Гвинтовий затискач 2 1...4 мм² - жорсткість кабелю: гнучкий без кабельного наконечника; ланцюг управління: Гвинтовий затискач 1 1...4 мм² - жорсткість кабелю: гнучкий з кабельним наконечником; ланцюг управління: Гвинтовий затискач 2 1...2,5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником; ланцюг управління: Гвинтовий затискач 1 1...4 мм² - жорсткість кабелю: Твердий без кабельного наконечника; ланцюг управління: Гвинтовий затискач 2 1...4 мм² - жорсткість кабелю: Твердий без кабельного наконечника; коло подачі живлення: Гвинтовий затискач 1 2,5...10 мм² - жорсткість кабелю: гнучкий без кабельного наконечника; коло подачі живлення: Гвинтовий затискач 2 2,5...10 мм² - жорсткість кабелю: гнучкий без кабельного наконечника; коло подачі живлення: Гвинтовий затискач 1 1...10 мм² - жорсткість кабелю: гнучкий з кабельним наконечником; коло подачі живлення: Гвинтовий затискач 2 1,5...6 мм² - жорсткість кабелю: гнучкий з кабельним наконечником; коло подачі живлення: Гвинтовий затискач 1 1,5...10 мм² - жорсткість кабелю: Твердий без кабельного наконечника; коло подачі живлення: Гвинтовий затискач 2 2,5...10 мм² - жорсткість кабелю: Твердий без кабельного наконечника
Тип монтажу	Рейка; пластина
Умовний тепловий струм у відкритому виконанні	40 А
Час замикання і розмикання	12...22 мс закриття; 4...19 мс відкриття
Час неперекриття контактів	1,5 мс
Частота кола сигналізації	25...400 Гц
Ширина	45 мм
Вага	0,37 кг

Опис

Контактор Schneider Electric TeSys D 25A 1НЗ+1НО AC380V LC1D25Q7 – це компактний пристрій для керування потужним трифазним обладнанням. Він розрахований на номінальний струм 25 А і напругу 380 В змінного струму, що дозволяє комутувати навантаження до 11 кВт. Завдяки литому корпусу та механічній зносостійкості до 20 млн циклів, цей контактор забезпечує стабільну роботу на роки.

Ключові переваги

Механічний ресурс до 20 млн циклів – рідкісна потреба в заміні.
Вбудовані допоміжні контакти 1NO+1NC для сигналізації або блокування без додаткових витрат.
Універсальний монтаж: на DIN-рейку або монтажну панель – підходить для будь-якого щита.
Виробництво Франція – оригінальна якість Schneider Electric без компромісів.
Сумісний з широким рядом аксесуарів серії Tesys D: реле часу, обмежувачі перенапруги, допоміжні контакти.

Де застосовується

Побутовий сценарій: керування потужними електронагрівачами, насосами, компресорами в майстерні або гаражі.
Об'єктний сценарій: комутація двигунів конвеєрів, вентиляційних установок, насосних станцій на промислових об'єктах.

Технічні особливості

Контактор відповідає міжнародним стандартам IEC та ДСТУ. Котушка розрахована на напругу 380 В змінного струму (AC). Монтаж виконується на DIN-рейку або панель. Приєднання силових провідників – гвинтові затискачі. Серія Tesys D дозволяє використовувати додаткові аксесуари без зміни базової конструкції.
