| Код | 00133209 |
| Виробник | Schneider Electric |

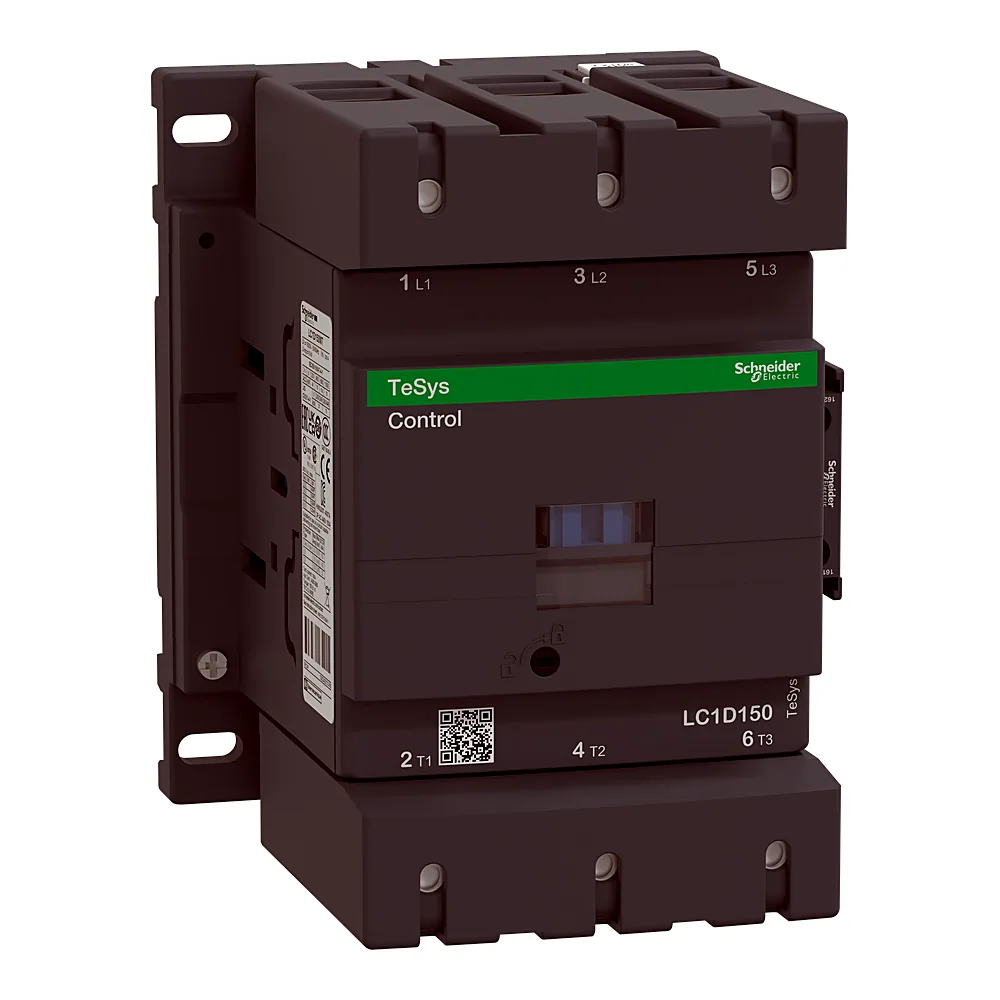

| Артикул виробника | LC1D150E7 |
| Серія | TESYS DECA |
| Випробування розжареним дротом | 850 °C |
| Висота | 158 мм |
| Вібро- та ударостійкість | Вібрації контактор розімкнено (2 Гн, 5...300 Гц); вібрації контактор замкнутий (4 Гн, 5...300 Гц); удари контактор замкнутий (15 Гн за 11 мс); удари контактор розімкнено (6 Гн за 11 мс) |
| Втрати потужності | 3...4,5 Вт |
| Глибина | 136 мм |
| Діапазон робочих температур | -40...+60 °C |
| Електрична зносостійкість | 850 000 циклів |
| Захисна кришка | Так |
| Захисна обробка | TH відповідно до МЕК 60068-2-30 |
| Імпульсна витримувальна напруга Uimp | 8 кВ |
| Категорія застосування | AC-1, AC-3, AC-3e, AC-4 |
| Категорія перенапруги | 3 |
| Кількість полюсів | 3P |
| Кількість та вид додаткових контактів | 1NO+1NC |
| Кількість та вид контактів | 3NO |
| Кліматична стійкість | відповідно до IACS E10 вплив вологого тепла |
| Країна виробництва | Чехія |
| Макс. висота встановлення | 3000 м |
| Максимальна частота операцій | 1200 цикл/год на < 60 °C |
| Межі напруги кола керування | 0,8...1,15 Uc |
| Механічна зносостійкість | 8 000 000 циклів |
| Мінімальна напруга перемикання | 17 В для схема сигналізації |
| Мінімальний струм перемикання | 5 мА |
| Момент затягування | 12 Н·м |
| Напруга ізоляції | 1000 В |
| Напруга схеми керування | 48 В AC |
| Номінальна вмикаюча здатність | 1660 А |
| Номінальна здатність відключення | 1,4 кА |
| Номінальна робоча напруга Ue | ≤ 1000 В AC, ≤ 300 В DC |
| Номінальний короткочасно витримуваний струм I cw | 1400 А |
| Номінальний робочий струм | 150 А |
| Номінальний струм запобіжника | 10 А gG для схема сигналізації відповідно до МЕК 60947-5-1; 315 А gG на <= 690 В координація тип 1 для коло подачі живлення; 250 А gG на <= 690 В координація тип 2 для коло подачі живлення |
| Опір ізоляції | > 10 МОм |
| Показники надійності | B10d = 684932 циклів контактор з номінальним навантаженням відповідно до EN/ISO 13849-1; B10d = 10000000 циклів контактор з механічним навантаженням відповідно до EN/ISO 13849-1 |
| Потужність втягування котушки керування | 280...350 В·А |
| Потужність двигуна (AC-3) | 40 кВт на 220...230 В змінний струм 50/60 Гц (AC-3); 75 кВт на 380...400 В змінний струм 50/60 Гц (AC-3); 80 кВт на 415...440 В змінний струм 50/60 Гц (AC-3); 90 кВт на 500 В змінний струм 50/60 Гц (AC-3); 100 кВт на 660...690 В змінний струм 50/60 Гц (AC-3); 75 кВт на 1000 В змінний струм 50/60 Гц (AC-3); 22 кВт на 400 В змінний струм 50/60 Гц (AC-4); 40 кВт на 220...230 В змінний струм 50/60 Гц (AC-3e); 75 кВт на 380...400 В змінний струм 50/60 Гц (AC-3e); 80 кВт на 415...440 В змінний струм 50/60 Гц (AC-3e); 90 кВт на 500 В змінний струм 50/60 Гц (AC-3e); 100 кВт на 660...690 В змінний струм 50/60 Гц (AC-3e); 75 кВт на 1000 В змінний струм 50/60 Гц (AC-3e) |
| Потужність утримання котушки керування | 2...18 В·А |
| Рід струму кола керування | Змінний струм на 50/60 Гц стандартний |
| Розсіювана потужність на полюс | 13,5 Вт |
| Середній імпеданс | 0,6 мОм |
| Сертифікація | BV; CCC; CE; CSA; DNV; GL; GOST; LROS (Lloyds реєстр судноплавства); RINA; UKCA; UL |
| Ступінь забруднення | 3 |
| Ступінь захисту | IP20 |
| Сумісність | M13 |
| Технологія котушки | вбуд. 2-направлений діод. обмежувач пік. навантажень |
| Тип затискачів | ланцюг управління: Гвинтовий затискач 2 1...2,5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником; ланцюг управління: Гвинтовий затискач 1 1...2,5 мм² - жорсткість кабелю: гнучкий з кабельним наконечником; ланцюг управління: Гвинтовий затискач 1 1...2,5 мм² - жорсткість кабелю: гнучкий без кабельного наконечника; ланцюг управління: Гвинтовий затискач 2 1...2,5 мм² - жорсткість кабелю: гнучкий без кабельного наконечника; ланцюг управління: Гвинтовий затискач 1 1...2,5 мм² - жорсткість кабелю: Твердий без кабельного наконечника; ланцюг управління: Гвинтовий затискач 2 1...2,5 мм² - жорсткість кабелю: Твердий без кабельного наконечника; коло подачі живлення: з'єднувач 1 10...120 мм² - жорсткість кабелю: гнучкий без кабельного наконечника; коло подачі живлення: з'єднувач 2 10...50 мм² - жорсткість кабелю: гнучкий без кабельного наконечника; коло подачі живлення: з'єднувач 1 10...120 мм² - жорсткість кабелю: гнучкий з кабельним наконечником; коло подачі живлення: з'єднувач 2 10...50 мм² - жорсткість кабелю: гнучкий з кабельним наконечником; коло подачі живлення: з'єднувач 1 10...120 мм² - жорсткість кабелю: Твердий без кабельного наконечника; коло подачі живлення: з'єднувач 2 10...50 мм² - жорсткість кабелю: Твердий без кабельного наконечника |
| Тип монтажу | Рейка; пластина |
| Умовний тепловий струм у відкритому виконанні | 200 А |
| Час замикання і розмикання | 20...35 мс закриття; 40...75 мс відкриття |
| Час неперекриття контактів | 1,5 мс |
| Частота кола сигналізації | 25...400 Гц |
| Ширина | 120 мм |
| Вага | 2,5 кг |
