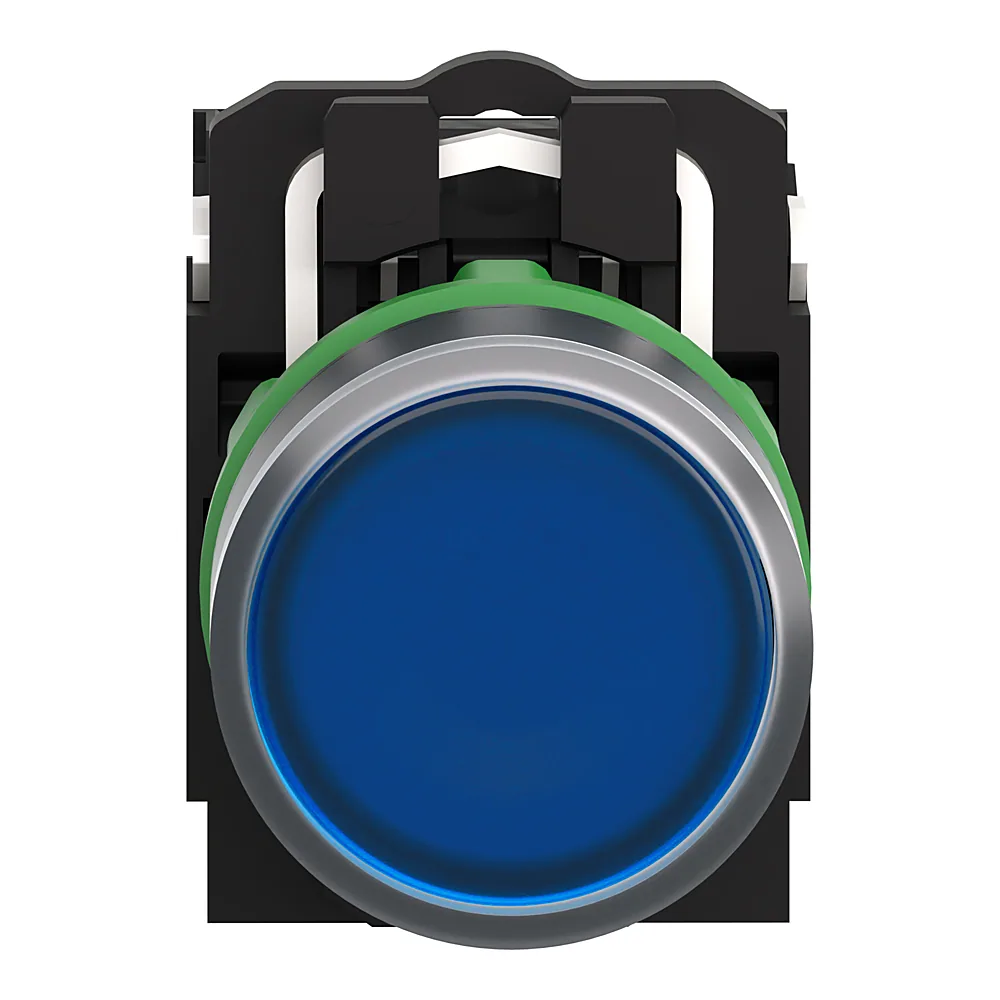

Кнопка синя 24 В з підсвіткою Schneider Electric XB5AW36B5

Name: Кнопка синя 24 В з підсвіткою Schneider Electric XB5AW36B5
Brand: Schneider Electric
SKU: 00144719
Price: 907.92 UAH
Availability: InStock

Код товару:

907⁹² ₴шт

Купити

Порівняти

Під замовлення 3 шт·доставка 3–7 днівПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: відправляємо після надходження на наш склад (3–7 днів).

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Основні характеристики

Код товару: 144719
Виробник: Schneider Electric
Артикул: XB5AW36B5
Тип виробу: Кнопка
Головка кнопки(8)
Кнопка(10)
Кнопка аварійної зупинки(5)
Перемикач керування
Силовий блок
Серія: DIAMETER 22
Номінальний робочий струм: 3 А в 240 В, AC-15, A600 відповідно до МЕК 60947-5-1; 6 А в 120 В, AC-15, A600 відповідно до МЕК 60947-5-1; 0,1 А в 600 В, DC-13, Q600 відповідно до МЕК 60947-5-1; 0,27 А в 250 В, DC-13, Q600 відповідно до МЕК 60947-5-1; 0,55 А в 125 В, DC-13, Q600 відповідно до МЕК 60947-5-1; 1,2 А в 600 В, AC-15, A600 відповідно до МЕК 60947-5-1
Номінальна напруга: 24 В AC/DC
24 В AC/DC(2)
250 В(2)
Ступінь захисту: IP66, IP69, IP69K, IP67
Колір: Синій
Білий (RAL 9003)
Жовтий
Зелений(2)
Зелений; червоний
Синій(3)
Червоний(8)
Чорний(4)
Чорний (RAL 7021)
Діаметр монтажного отвору: 22 мм
Сумісність: XB5

Усі характеристики

Код	00144719
Виробник	Schneider Electric
Артикул виробника	XB5AW36B5
Серія	DIAMETER 22
Висота	42 мм
Вібростійкість	5 gn (f= 2...500 Гц)
Глибина	57 мм
Діаметр монтажного отвору	22 мм
Діапазон напруги живлення	19,2...30 В постійний струм; 21,6...26,4 В змінний струм
Діапазон робочих температур	-40...+70 °C
Електрична зносостійкість	1000000 циклів, AC-15, 2 А на 230 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C; 1000000 циклів, AC-15, 3 А на 120 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C; 1000000 циклів, AC-15, 4 А на 24 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C; 1000000 циклів, DC-13, 0,2 А на 110 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C; 1000000 циклів, DC-13, 0,5 А на 24 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1 додаток C
Електрична надійність контактів	λ < 10exp(-6) на 5 В, 1 мА в чистому середовищі відповідно до МЕК 60947-5-4; λ < 10exp(-8) на 17 В, 5 мА в чистому середовищі відповідно до МЕК 60947-5-4
Електромагнітна емісія	клас B відповідно до МЕК 55011
Захисна обробка	TH
Захист від короткого замикання	10 А плавка вставка тип gG відповідно до МЕК 60947-5-1
Зусилля спрацювання	3,5 Н NC зі зміною електричного стану; 3,8 Н
Імпульсна витримувальна напруга Uimp	6 кВ
Колір	Синій
Країна виробництва	Франція
Матеріал контактів	AgNi
Матеріал рамки	Темно-сірий пластик
Матеріал фіксуючого кільця	Пластик
Механічна зносостійкість	10 000 000 циклів
Момент затягування	0,8...1,2 Н·м
Напруга ізоляції	600 В
Номінальна напруга	24 В AC/DC
Номінальний робочий струм	3 А в 240 В, AC-15, A600 відповідно до МЕК 60947-5-1; 6 А в 120 В, AC-15, A600 відповідно до МЕК 60947-5-1; 0,1 А в 600 В, DC-13, Q600 відповідно до МЕК 60947-5-1; 0,27 А в 250 В, DC-13, Q600 відповідно до МЕК 60947-5-1; 0,55 А в 125 В, DC-13, Q600 відповідно до МЕК 60947-5-1; 1,2 А в 600 В, AC-15, A600 відповідно до МЕК 60947-5-1
Позначення клем	(21-22)NC; (13-14)NO
Призначення контактів	Стандартні контакти
Примусове розмикання контактів	з відповідно до МЕК 60947-5-1 додаток K
Профіль органу керування	Синій змивний, без маркування
Робота контактів	Повільне розмикання
Робочий хід	1,5 мм (NC зі зміною електричного стану); 2,6 мм (НЕ змінює електричний стан); 4,3 мм (загальний хід)
Сертифікація	BV; CSA; DNV; GL; LROS (Lloyds реєстр судноплавства); Внесено до реєстру UL
Стійкість до електромагнітного поля	10 В/м відповідно до МЕК 61000-4-3
Стійкість до електростатичного розряду	6 кВ При контакті, на металевих частинах відповідно до МЕК 61000-4-2; 8 кВ Через повітря, (на ізольованих частинах) відповідно до МЕК 61000-4-2
Стійкість до імпульсних перенапруг	1 кВ відповідно до МЕК 61000-4-5
Стійкість до миття під високим тиском	7000000 па на 55 °C, відстань : 0,1 м
Стійкість до швидких перехідних процесів	2 кВ відповідно до МЕК 61000-4-4
Струм споживання	18 мА
Ступінь захисту	IP66, IP69, IP69K, IP67
Ступінь захисту (NEMA)	NEMA 13; NEMA 4X
Ступінь захисту IK	IK05
Сумісність	XB5
Температура зберігання	-40...+70 °C
Термін служби	100000 год при номінальній напрузі та 25 °C
Тип виконавчого механізму	Повернення пружини
Тип головки	Стандартний
Тип затискачів	Гвинтовий
Тип контакту та з'єднання	1NO+1NC
Тип сигналізації	Постійний
Тип шліца	хрестовий сумісний з Philips № 1 викрутка; хрестовий сумісний з позиційний № 1 викрутка; Щілинний сумісний з плоский Ø 4 мм викрутка; Щілинний сумісний з плоский Ø 5,5 мм викрутка
Ударостійкість	30 gn (тривалість = 18 мс) для напівсинусоїдальне прискорення; 50 gn (тривалість = 11 мс) для напівсинусоїдальне прискорення
Умовний тепловий струм у відкритому виконанні	10 А
Форма головки сигнального блока	Круглий
Ширина	30 мм
Вага	0,056 кг
Групова упаковка	1 шт

Опис

Кнопка Schneider Electric XB5AW36B5 синя 24В з підсвіткою – це компактний пристрій керування для включення чи перемикання режимів роботи обладнання. Головна користь: чіткий візуальний зворотний зв'язок завдяки підсвічуванню та надійна робота в складних умовах. Виготовлена у Франції, що гарантує стабільну якість.

Переваги
– Підсвічування 24В допомагає швидко знайти кнопку в темряві або при слабкому освітленні: вона світиться, коли обладнання увімкнено.
– Захист лицьової частини IP 67 – кнопка не боїться пилу, бризок води та навіть короткочасного занурення. Працюватиме на вулиці, у вологих цехах чи на мийках.
– Механічна зносостійкість 10 000 000 циклів – ресурс, якого вистачить на десятиліття інтенсивного використання.
– Два контакти: один нормально розімкнений (NO) та один нормально замкнений (NC) – дозволяють реалізувати як "пуск", так і "стоп" в одному корпусі.
– Стандартний діаметр монтажного отвору 22 мм – сумісність з більшістю промислових щитів та пультів.

Де застосовується
– Побут: кнопка аварійного вимкнення насоса в системі водопостачання або вентиляції в гаражі чи майстерні.
– Бізнес/об'єкт: на конвеєрних лініях, у пакувальних машинах, на верстатах – для запуску циклу або скидання аварії. Завдяки синьому кольору та підсвітці легко ідентифікується серед інших кнопок на пульті оператора.

Технічні особливості
Кнопка монтується в отвір діаметром 22 мм. Рекомендований момент затяжки кріплення – 0,8…1,2 Н·м згідно з EN 60947-1. Контакти розраховані на умовний тепловий струм 10 А (EN/IEC 60947-5-1). Для захисту від короткого замикання використовується плавка вставка типу gG на 10 А. Робочий хід до перемикання: для NC – 1,5 мм, для NO – 2,6 мм, повний хід – 4,3 мм. Напруга живлення підсвічування: 19,2…30 В постійного струму та 21,6…26,4 В змінного струму. Схема затискачів за ISO n°1: NO (13-14), NC (21-22).

Товар є на складі, відправляємо по всій Україні.
