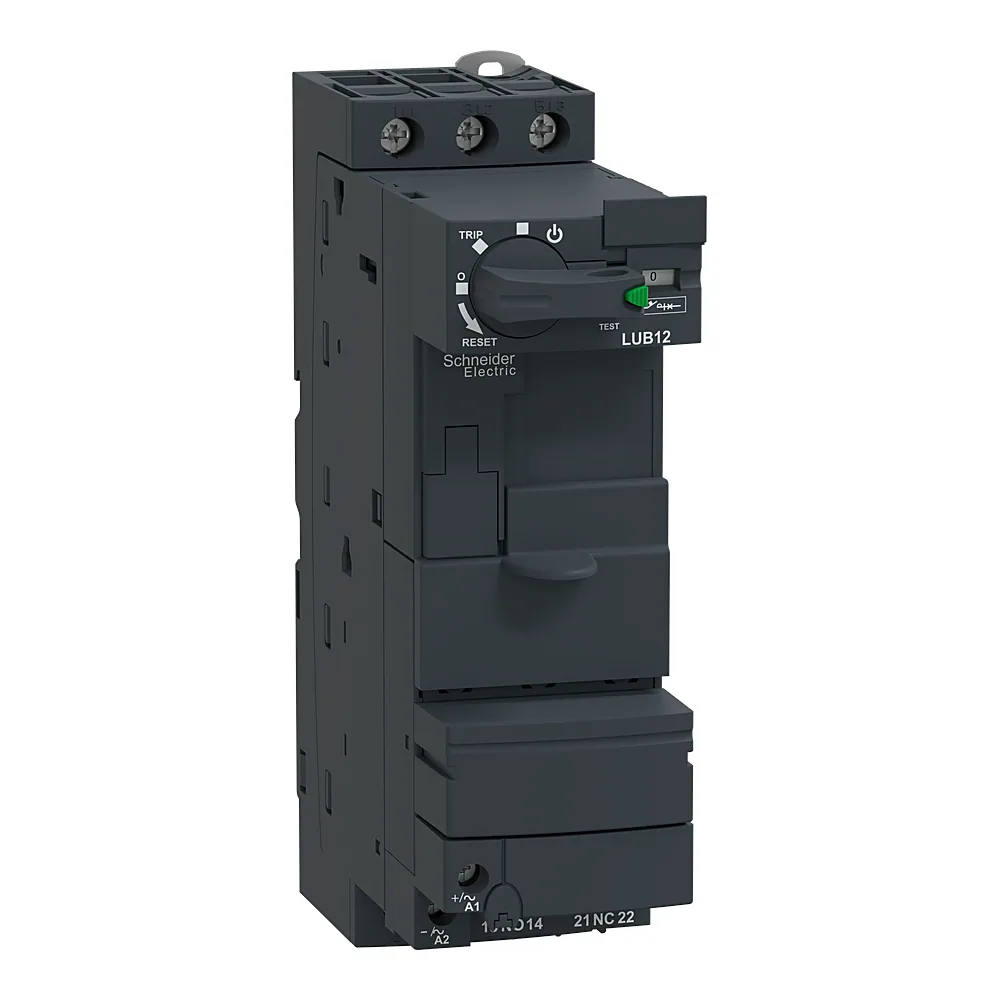

Name: Силовий блок базовий 12 А Schneider Electric LUB12
Brand: Schneider Electric
SKU: 00124358
Price: 9713.81 UAH
Availability: PreOrder

Силовий блок базовий 12 А Schneider Electric LUB12

Фото ілюстративне — вигляд товару може відрізнятися.

9 713⁸¹ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 124358
Виробник: Schneider Electric
Артикул: LUB12
Тип виробу: Силовий блок
Головка кнопки(8)
Кнопка(10)
Кнопка аварійної зупинки(5)
Перемикач керування
Силовий блок
Серія: TESYS T
Номінальний робочий струм: 12 А
0,1 А в 250 В, DC-13, R300 відповідно до МЕК 60947-5-1; 0,22 А в 125 В, DC-13, R300 відповідно до МЕК 60947-5-1; 0,3 А в 240 В, AC-14, D300 відповідно до МЕК 60947-5-1; 0,6 А в 120 В, AC-14, D300 відповідно до МЕК 60947-5-1(2)
0,1 А в 250 В, DC-13, R300 відповідно до МЕК 60947-5-1; 0,22 А в 125 В, DC-13, R300 відповідно до МЕК 60947-5-1; 0,75 А в 240 В, AC-15, C300 відповідно до МЕК 60947-5-1; 1,5 А в 120 В, AC-15, C300 відповідно до МЕК 60947-5-1
3 А в 120 В, AC-15, B300 відповідно до МЕК 60947-5-1; 1,5 А в 240 В, AC-15, B300 відповідно до МЕК 60947-5-1; 0,1 А в 250 В, DC-13, R300 відповідно до МЕК 60947-5-1; 0,22 А в 125 В, DC-13, R300 відповідно до МЕК 60947-5-1
3 А в 240 В, AC-15, A600 відповідно до МЕК 60947-5-1; 6 А в 120 В, AC-15, A600 відповідно до МЕК 60947-5-1; 0,1 А в 600 В, DC-13, Q600 відповідно до МЕК 60947-5-1; 0,27 А в 250 В, DC-13, Q600 відповідно до МЕК 60947-5-1; 0,55 А в 125 В, DC-13, Q600 відповідно до МЕК 60947-5-1; 1,2 А в 600 В, AC-15, A600 відповідно до МЕК 60947-5-1(10)
12 А
Ступінь захисту: IP20 (передня панель і дротові клеми), IP20 (інші поверхні), IP40 (передня панель за межами зони підключення)
Кількість та вид додаткових контактів: 1NO+1NC
Напруга схеми керування: 24 В AC, 24 В DC, 48...72 В AC, 48...72 В DC, 110...240 В AC, 110...220 В DC
Сумісність: LUB
Умовний тепловий струм у відкритому виконанні: 12 А

Усі характеристики

Код	00124358
Виробник	Schneider Electric
Артикул виробника	LUB12
Серія	TESYS T
Безпечне розділення кіл	400 В SELV між керуючими та допоміжними ланцюгами відповідно до МЕК 60947-1 додаток N; 400 В SELV між керуючим/допоміжним і головним ланцюгом відповідно до МЕК 60947-1 додаток N
Випробування розжареним дротом	960 °C деталі, що підтримують компоненти під напругою відповідно до МЕК 60695-2-12; 650 °C відповідно до МЕК 60695-2-12
Висота	154 мм
Вібростійкість	2 gn (f= 5...300 Гц) електроопори відкриті; 4 gn (f= 5...300 Гц) електроопори закриті
Відповідність вимогам по ізоляції	Так
Втрати потужності	2 Вт для ланцюг управління з LUCA, LUCB, LUCC, LUCD; 1,7 Вт для ланцюг управління з LUCM
Глибина	126 мм
Діапазон робочих температур	-25...+60 °C з LUCM; -25...+70 °C з LUCA, LUCB, LUCC, LUCD
Захисна обробка	TH відповідно до МЕК 60068
Імпульсна витримувальна напруга Uimp	6 кВ
Категорія застосування	AC-41, AC-43, AC-44
Кількість та вид додаткових контактів	1NO+1NC
Країна виробництва	Франція
Макс. висота встановлення	2000 м
Максимальна частота операцій	3600 цикл/год
Механічна зносостійкість	15 мільйонів циклів
Момент затягування	1,9...2,5 Н·м
Напруга ізоляції	690 В
Напруга схеми керування	24 В AC, 24 В DC, 48...72 В AC, 48...72 В DC, 110...240 В AC, 110...220 В DC
Номінальна робоча здатність відключення	50 кА
Номінальна робоча напруга Ue	690 В AC
Номінальний робочий струм	12 А
Опис полюсів	3P
Показники надійності	B10d = 1369863 циклів контактор з номінальним навантаженням відповідно до EN/ISO 13849-1; B10d = 20000000 циклів контактор з механічним навантаженням відповідно до EN/ISO 13849-1
Сертифікація	ASEFA; ATEX; CCC; CE; CSA; EAC; UL; морський
Спосіб кріплення	Затискний (DIN-рейка); фіксування гвинтами (пластина)
Стійкість до електромагнітного поля	10 В/м 3 відповідно до МЕК 61000-4-3
Стійкість до електростатичного розряду	8 кВ рівень 3 через відкрите повітря відповідно до МЕК 61000-4-2; 8 кВ рівень 4 при контакті відповідно до МЕК 61000-4-2
Стійкість до імпульсних перенапруг	1 кВ послідовний режим 24...240 В Змінний струм відповідно до МЕК 60947-6-2; 1 кВ послідовний режим 48...220 В Постійний струм відповідно до МЕК 60947-6-2; 2 кВ Загальний режим 24...240 В Змінний струм відповідно до МЕК 60947-6-2; 2 кВ Загальний режим 48...220 В Постійний струм відповідно до МЕК 60947-6-2
Стійкість до кондуктивних завад	10 В відповідно до МЕК 61000-4-6
Стійкість до коротких перерв живлення	3 мс для ланцюг управління
Стійкість до провалів напруги	70 % / 500 мс відповідно до МЕК 61000-4-11
Стійкість до швидких перехідних процесів	2 кВ серія 3 послідовна лінія відповідно до МЕК 61000-4-4; 4 кВ серія 4 всі схеми з'єднання, крім послідовного відповідно до МЕК 61000-4-4
Струм споживання	130 мА на 24 В Постійний струм I maximum while closing з LUCA, LUCB, LUCC, LUCD; 140 мА на 24 В Змінний струм I maximum while closing з LUCA, LUCB, LUCC, LUCD; 150 мА на 24 В Постійний струм I maximum while closing з LUCM; 280 мА на 110...220 В Постійний струм I maximum while closing з LUCA, LUCB, LUCC, LUCD; 280 мА на 110...240 В Змінний струм I maximum while closing з LUCA, LUCB, LUCC, LUCD; 280 мА на 48...72 В Змінний струм I maximum while closing з LUCA, LUCB, LUCC, LUCD; 280 мА на 48...72 В Постійний струм I maximum while closing з LUCA, LUCB, LUCC, LUCD; 35 мА на 110...220 В Постійний струм Ізольований I rms з LUCA, LUCB, LUCC, LUCD; 35 мА на 110...240 В Змінний струм Ізольований I rms з LUCA, LUCB, LUCC, LUCD; 35 мА на 48...72 В Змінний струм Ізольований I rms з LUCA, LUCB, LUCC, LUCD; 35 мА на 48...72 В Постійний струм Ізольований I rms з LUCA, LUCB, LUCC, LUCD; 60 мА на 24 В Постійний струм Ізольований I rms з LUCA, LUCB, LUCC, LUCD; 70 мА на 24 В Змінний струм Ізольований I rms з LUCA, LUCB, LUCC, LUCD; 70 мА на 24 В Постійний струм Ізольований I rms з LUCM
Ступінь захисту	IP20 (передня панель і дротові клеми), IP20 (інші поверхні), IP40 (передня панель за межами зони підключення)
Сумісність	LUB
Температура зберігання	-40...+85 °C
Тип допоміжних контактів	тип пов'язані контакти (1 нормально відкритий + 1 нормально закритий) відповідно до МЕК 60947-4-1; тип дзеркальний контакт (1 нормально закритий) відповідно до МЕК 60947-1
Тип затискачів	ланцюг управління Гвинтовий затискач 1 кабель(і) 0,34...1,5 мм² гнучкий з кабельним наконечником; ланцюг управління Гвинтовий затискач 1 кабель(і) 0,75...1,5 мм² гнучкий без кабельного наконечника; ланцюг управління Гвинтовий затискач 1 кабель(і) 0,75...1,5 мм² жорсткий; ланцюг управління Гвинтовий затискач 2 кабель(і) 0,34...1,5 мм² гнучкий з кабельним наконечником; ланцюг управління Гвинтовий затискач 2 кабель(і) 0,75...1,5 мм² гнучкий без кабельного наконечника; ланцюг управління Гвинтовий затискач 2 кабель(і) 0,75...1,5 мм² жорсткий; коло подачі живлення Гвинтовий затискач 1 кабель(і) 1...10 мм² жорсткий; коло подачі живлення Гвинтовий затискач 1 кабель(і) 1...6 мм² гнучкий з кабельним наконечником; коло подачі живлення Гвинтовий затискач 1 кабель(і) 2,5...10 мм² гнучкий без кабельного наконечника; коло подачі живлення Гвинтовий затискач 2 кабель(і) 1...6 мм² гнучкий з кабельним наконечником; коло подачі живлення Гвинтовий затискач 2 кабель(і) 1...6 мм² жорсткий; коло подачі живлення Гвинтовий затискач 2 кабель(і) 1,5...6 мм² гнучкий без кабельного наконечника
Ударостійкість	10 gn електроопори відкриті; 15 gn електроопори закриті
Умовний тепловий струм у відкритому виконанні	12 А
Час замикання і розмикання	35 мс відкриття з LUCA, LUCB, LUCC, LUCD, LUCM для ланцюг управління; 50 мс на >= 72 В закриття з LUCA, LUCB, LUCC, LUCD для ланцюг управління; 60 мс на 48 В закриття з LUCA, LUCB, LUCC, LUCD для ланцюг управління; 70 мс на 24 В закриття з LUCA, LUCB, LUCC, LUCD для ланцюг управління; 75 мс закриття з LUCM для ланцюг управління
Частота	40...60 Гц
Ширина	45 мм
Вага	0,9 кг

Опис

Базовий блок керування 12A LUB12 від Schneider Electric - це основа для складання кнопкових постів керування. Він розрахований на номінальний струм 12 А, що дозволяє комутувати силові кола невеликих приводів і пускачів. Завдяки модульній конструкції ви можете швидко зібрати потрібну комбінацію кнопок і перемикачів.

Переваги

Номінал 12 А - блок розрахований на робочий струм до 12 ампер, що підходить для більшості промислових кнопкових постів.
Сумісність із серією LUB - виріб повністю сумісний з іншими компонентами лінійки Schneider Electric LUB, тому ви без проблем доповните пост додатковими контактами чи індикацією.
Простота підключення - затискачі розраховані на стандартний переріз проводу, монтаж не потребує спеціального інструменту.

Де застосовується

Промислові щити керування верстатами та конвеєрами
Пульти керування насосами, вентиляцією, транспортерами

Технічні особливості

Базовий блок керування LUB12 призначений для роботи в колах змінного струму. Номінальний струм 12 А забезпечує комутацію навантажень помірної потужності. Корпус виконаний із пластику, стійкого до механічних впливів. Для підключення використовуються гвинтові затискачі - зверніть увагу на момент затяжки, щоб уникнути ослаблення контакту під час вібрації.
