| Код | 00188799 |
| Виробник | Schneider Electric |

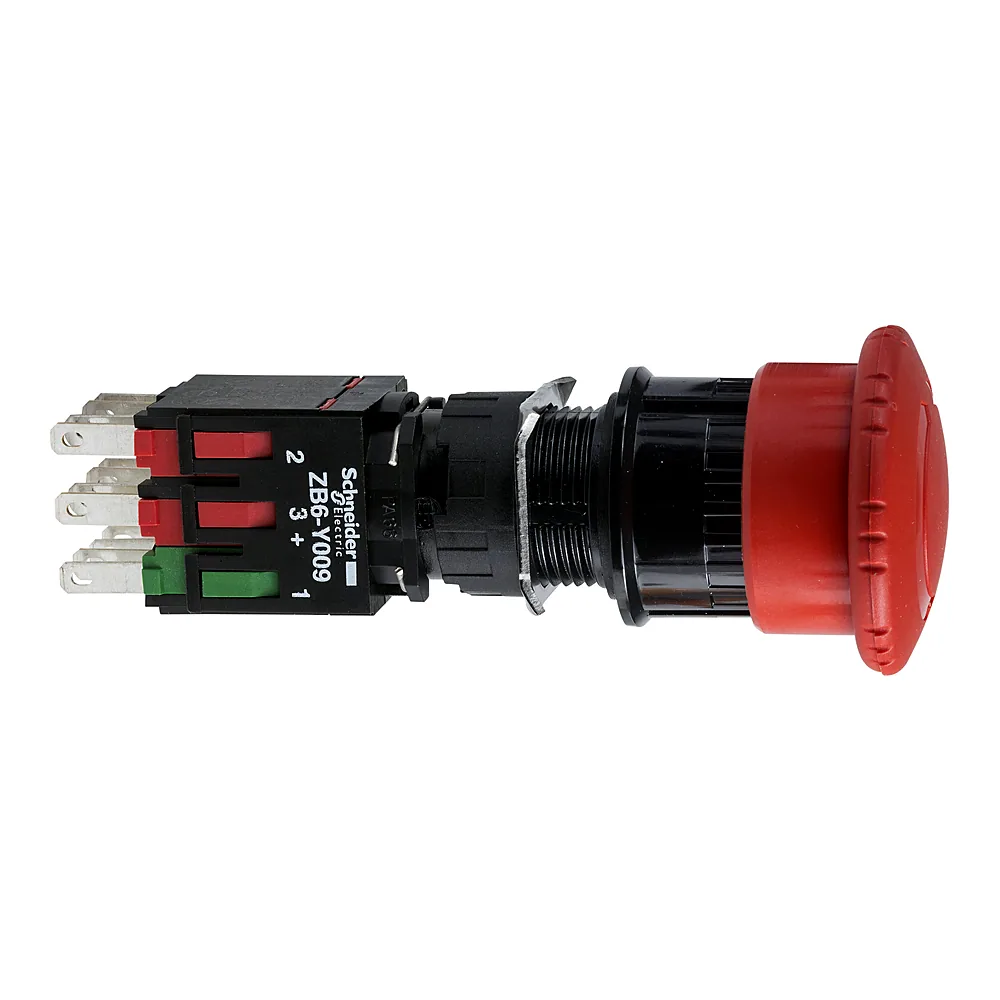

| Артикул виробника | XB6AS8349B |
| Серія | DIAMETER 16 |
| Висота | 30 мм |
| Вібростійкість | +/- 3 мм (f= 2...500 Гц); 5 gn (f= 2...500 Гц) |
| Глибина | 77 мм |
| Діаметр монтажного отвору | 16 мм |
| Діапазон робочих температур | -25...+70 °C |
| Електрична зносостійкість | 1 000 000 циклів |
| Електрична надійність контактів | λ < 10exp(-8) на 5 В, 1 мА з рівнем достовірності 90 відповідно до МЕК 60947-5-4 |
| Захисна обробка | TC |
| Захист від короткого замикання | 6 А плавка вставка тип gG |
| Зусилля спрацювання | 3,5 Н НЕ змінює електричний стан; 4,5 Н NC зі зміною електричного стану |
| Імпульсна витримувальна напруга Uimp | 4 кВ |
| Клас електричної ізоляції | Клас II відповідно до МЕК 61140 |
| Країна виробництва | Франція |
| Матеріал контактів | срібний сплав (Ag/Ni) |
| Матеріал рамки | Пластик |
| Механічна зносостійкість | 100 000 циклів |
| Напруга ізоляції | 250 В |
| Номінальний робочий струм | 3 А в 120 В, AC-15, B300 відповідно до МЕК 60947-5-1; 1,5 А в 240 В, AC-15, B300 відповідно до МЕК 60947-5-1; 0,1 А в 250 В, DC-13, R300 відповідно до МЕК 60947-5-1; 0,22 А в 125 В, DC-13, R300 відповідно до МЕК 60947-5-1 |
| Позначення клем | (31-32)NC; (13-14)NO; (21-22)NC |
| Призначення контактів | Стандартний |
| Примусове розмикання контактів | з відповідно до МЕК 60947-5-1 додаток K |
| Профіль органу керування | червоний грибок Ø 30 мм, без маркування |
| Робота контактів | Повільне розмикання |
| Робоче положення | Будь-яка позиція |
| Робочий хід | 1 мм (NC зі зміною електричного стану); 2 мм (НЕ змінює електричний стан); 3,5 мм (загальний хід) |
| Сертифікація | CCC; CSA; GOST; UL |
| Скидання | Повертається, щоб відпустити |
| Ступінь захисту | IP65 |
| Ступінь захисту (NEMA) | NEMA 13 відповідно до UL 50; NEMA 4 відповідно до UL 50; NEMA 4X відповідно до UL 50; NEMA 13 відповідно до CSA C22,2 № 94; NEMA 4X відповідно до CSA C22,2 № 94; NEMA 4 відповідно до CSA C22,2 № 94 |
| Сумісність | XB6 |
| Температура зберігання | -40...+70 °C |
| Тип виконавчого механізму | Спусковий гачок і механічна фіксація |
| Тип замку | ключ 200 |
| Тип затискачів | З'єднувачі Faston, розмір з'єднання: 2,8×0,5 мм |
| Тип контакту та з'єднання | 1 нормально відкритий + 2 нормально закритих |
| Ударостійкість | 30 gn (тривалість = 18 мс) для напівсинусоїдальне прискорення; 50 gn (тривалість = 11 мс) для напівсинусоїдальне прискорення |
| Форма головки сигнального блока | Круглий |
| Ширина | 30 мм |
| Вага | 0,041 кг |
| Групова упаковка | 1 |
