Кнопка подвійна зелена Schneider пластик Electric XB5AL73415

Name: Кнопка подвійна зелена Schneider пластик Electric XB5AL73415
Brand: Schneider Electric
SKU: 00138808
Price: 971.57 UAH
Availability: PreOrder

Код товару:

971⁵⁷ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Каталог серії DIAMETER 22 · 24,8 МБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 138808
Виробник: Schneider Electric
Артикул: XB5AL73415
Тип виробу: Кнопка
Головка кнопки(8)
Кнопка(10)
Кнопка аварійної зупинки(5)
Перемикач керування
Силовий блок
Серія: DIAMETER 22
Номінальний робочий струм: 3 А в 240 В, AC-15, A600 відповідно до МЕК 60947-5-1; 6 А в 120 В, AC-15, A600 відповідно до МЕК 60947-5-1; 0,1 А в 600 В, DC-13, Q600 відповідно до МЕК 60947-5-1; 0,27 А в 250 В, DC-13, Q600 відповідно до МЕК 60947-5-1; 0,55 А в 125 В, DC-13, Q600 відповідно до МЕК 60947-5-1; 1,2 А в 600 В, AC-15, A600 відповідно до МЕК 60947-5-1
Ступінь захисту: IP67, IP69, IP69K
Колір: Зелений; червоний
Білий (RAL 9003)
Жовтий
Зелений(2)
Зелений; червоний
Синій(3)
Червоний(8)
Чорний(4)
Чорний (RAL 7021)
Діаметр монтажного отвору: 22 мм
Матеріал фіксуючого кільця: Пластик
Сумісність: XB5

Усі характеристики

Код	00138808
Виробник	Schneider Electric
Артикул виробника	XB5AL73415
Серія	DIAMETER 22
Висота	50 мм
Вібростійкість	5 gn (f= 2...500 Гц)
Глибина	59 мм
Діаметр монтажного отвору	22 мм
Діапазон робочих температур	-40...+70 °C
Електрична зносостійкість	1000000 циклів AC-15, 2 А на 230 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1: додаток C; 1000000 циклів AC-15, 3 А на 120 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1: додаток C; 1000000 циклів AC-15, 4 А на 24 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1: додаток C; 1000000 циклів DC-13, 0,2 А на 110 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1: додаток C; 1000000 циклів DC-13, 0,5 А на 24 В, продуктивність < 3600 цикл/год, коефіцієнт навантаження: 0,5 відповідно до МЕК 60947-5-1: додаток C
Електрична надійність контактів	λ < 10exp(-6) на 5 В, 1 мА в чистому середовищі відповідно до МЕК 60947-5-4; λ < 10exp(-8) на 17 В, 5 мА в чистому середовищі відповідно до МЕК 60947-5-4
Захисна обробка	TH
Захист від короткого замикання	10 А плавка вставка тип gG відповідно до МЕК 60947-5-1
Зусилля спрацювання	3,5 Н NC зі зміною електричного стану; 3,8 Н НЕ змінює електричний стан
Імпульсна витримувальна напруга Uimp	6 кВ
Колір	Зелений; червоний
Колір маркування	Біле маркування на зел., черв., чорн. ковпачку; чорне маркування при білих ковпачках
Країна виробництва	Франція
Матеріал контактів	AgNi
Матеріал рамки	Темно-сірий пластик
Матеріал фіксуючого кільця	Пластик
Механічна зносостійкість	1 000 000 циклів
Момент затягування	0,8...1,2 Н·м
Напруга ізоляції	600 В
Номінальний робочий струм	3 А в 240 В, AC-15, A600 відповідно до МЕК 60947-5-1; 6 А в 120 В, AC-15, A600 відповідно до МЕК 60947-5-1; 0,1 А в 600 В, DC-13, Q600 відповідно до МЕК 60947-5-1; 0,27 А в 250 В, DC-13, Q600 відповідно до МЕК 60947-5-1; 0,55 А в 125 В, DC-13, Q600 відповідно до МЕК 60947-5-1; 1,2 А в 600 В, AC-15, A600 відповідно до МЕК 60947-5-1
Позначення клем	(21-22)NC; (13-14)NO
Призначення контактів	Стандартні контакти
Примусове розмикання контактів	з відповідно до МЕК 60947-5-1 додаток K
Профіль органу керування	1 кнопка прихованого монтажу - 1 виступаюча кнопка; зелений змивний, I (білий); червоний виступаючий, O (білий)
Робота контактів	Повільне розмикання
Робочий хід	1,5 мм (NC зі зміною електричного стану); 2,6 мм (НЕ змінює електричний стан); 4,3 мм (загальний хід)
Сертифікація	BV; CSA; DNV; GL; LROS (Lloyds реєстр судноплавства); Внесено до реєстру UL
Стійкість до миття під високим тиском	7000000 па на 55 °C, відстань : 0,1 м
Ступінь захисту	IP67, IP69, IP69K
Ступінь захисту (NEMA)	NEMA 13; NEMA 4X
Ступінь захисту IK	IK03
Сумісність	XB5
Температура зберігання	-40...+70 °C
Тип виконавчого механізму	Повернення пружини
Тип головки	Стандартний
Тип затискачів	Гвинтовий, пружинний
Тип контакту та з'єднання	1NO+1NC
Тип шліца	хрестовий сумісний з JIS № 1 викрутка; хрестовий сумісний з Philips № 1 викрутка; хрестовий сумісний з позиційний № 1 викрутка; Щілинний сумісний з плоский Ø 4 мм викрутка; Щілинний сумісний з плоский Ø 5,5 мм викрутка
Ударостійкість	30 gn (тривалість = 18 мс) для напівсинусоїдальне прискорення; 50 gn (тривалість = 11 мс) для напівсинусоїдальне прискорення
Умовний тепловий струм у відкритому виконанні	10 А
Форма головки сигнального блока	Прямокутний
Ширина	30 мм
Вага	0,053 кг

Опис

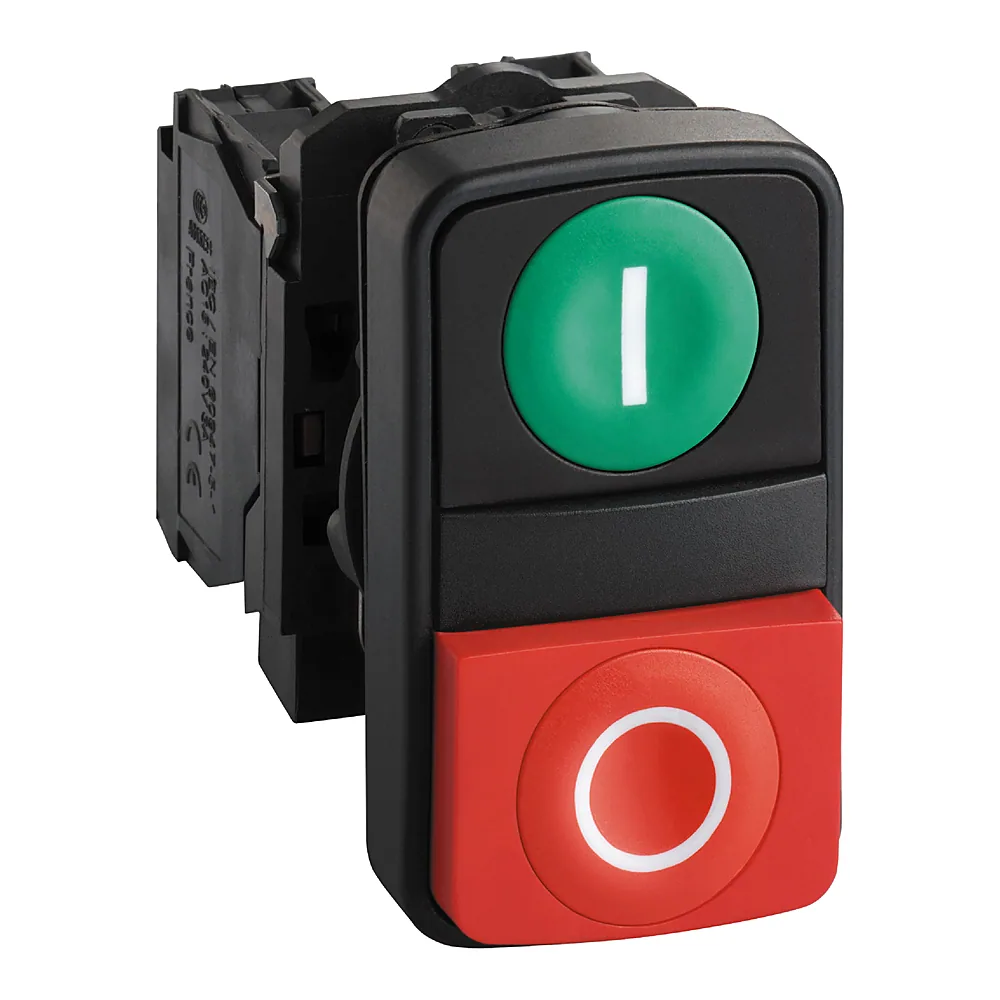

Кнопка Schneider Electric XB5AL73415 подвійна - компактний пристрій керування з функцією пуск/стоп. Вона має червоний та зелений елементи з маркуванням O/I, ступінь захисту IP66 дозволяє працювати у вологих середовищах.

Переваги

Подвійна кнопка в одному корпусі - замість двох окремих елементів ви отримуєте один модуль, що спрощує монтаж і економить місце на панелі.
Контакти 1НО+1НЗ - нормально розімкнений контакт для пуску, нормально замкнений для зупинки. Така схема виключає випадковий запуск при обриві лінії стопу.
Ступінь захисту IP66 - кнопка захищена від пилу та сильних водяних струменів. Підходить для вологих цехів та вуличних щитів.
Гвинтові затискачі - надійне з'єднання проводів, рекомендований момент затяжки 0.6 Н·м. Перетин проводу - до 1,5 мм².
Фіксація положень відсутня - кнопка повертається у вихідне положення після відпускання. Це типова властивість для кнопок "пуск/стоп" без самоблокування.

Де застосовується

У побутових щитах для керування вентиляцією, насосами - там, де потрібна проста команда пуску/зупинки.
На об'єктах: верстати, конвеєри, компресори. Завдяки IP66 кнопку можна ставити поруч з мийками або на вулиці.

Технічні особливості

Монтажний отвір - стандартні 22 мм, кнопка встановлюється в панель або щит. Корпус із пластику, кольорова вставка червона/зелена. Кількість контактів - 1 NO + 1 NC. Спосіб приєднання - гвинтовий затискач, переріз проводу до 1,5 мм². Ступінь захисту з лицьового боку - IP66. Підсвічування відсутнє, тому кнопка потребує зовнішнього освітлення для чіткого визначення положення в темряві. Серія Harmony XB5, артикул XB5AL73415. Комплектація: 1 шт.
