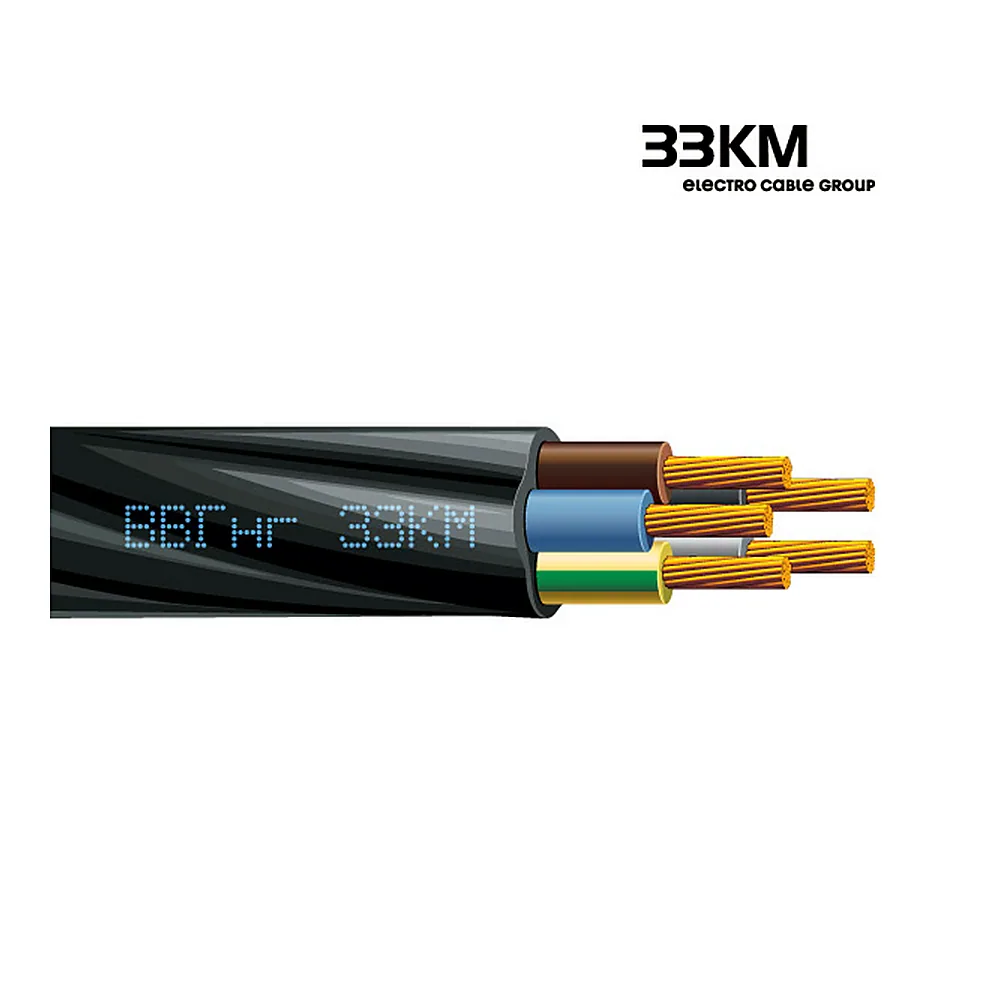

Кабель ВВГнг 5х120 від ЗЗКМ - це силовий мідний кабель з перерізом жил 120 мм², розрахований на струмове навантаження до 295 А при прокладанні в землі та до 281 А на повітрі. П'ятижильна конструкція з круглими провідниками підходить для живлення потужного обладнання та розподільчих мереж.
Переваги
- Висока пропускна здатність - максимальне струмове навантаження в землі 295 А, на повітрі 281 А. Це дозволяє використовувати кабель для живлення електроустановок великої потужності.
- Стійкість до вологи - оболонка з ПВХ пластикату зниженої горючості витримує відносну вологість до 98% при температурі +35 °C. Кабель придатний для прокладання в сирих приміщеннях та траншеях.
- Тривалий термін служби - 30 років. Гарантія виробника - 5 років, що підтверджує надійність конструкції.
- Відповідність ГОСТ - кабель виготовлений за державними стандартами, що гарантує стабільні характеристики.
Де застосовується
- Прокладання в землі (траншеї, кабельні канали) - забезпечує номінальне навантаження 295 А.
- Прокладання на повітрі (кабельні лотки, стіни, конструкції) - допустиме навантаження 281 А.
Технічні особливості
Кабель має п'ять жил перерізом 120 мм² кожна. Кількість дротів в основній жилі - 37, що забезпечує гнучкість при монтажі. Опір жили при 20 °C не перевищує 0,153 Ом/км - низьке значення зменшує втрати напруги на довгих лініях. Номінальний діаметр кабелю - 52,45 мм, діаметр провідника - 13,5 мм. Мінімальний радіус вигину під час прокладання - 12 зовнішніх діаметрів (близько 630 мм). Типова помилка - намагатися зігнути кабель крутіше, що може пошкодити ізоляцію. Температура прокладки - не нижче -5 °C. При нижчій температурі монтаж не допускається. Тривало допустима температура нагріву жил при експлуатації - +70 °C. Матеріал ізоляції та оболонки - ПВХ пластикат (оболонка зниженої горючості). Вага кабелю - 6229,1 кг/км, враховуйте це при розрахунку кріплень.
Кабель силовий з мідними струмопровідними жилами
- В – Ізоляція з полівінілхлоридного пластикату
- В – Оболонка з полівінілхлоридного пластикату
- Г – Відсутність захисного покриву поверх броні або оболонки («голий»)
- нг – Не поширює горіння
Призначення
Кабель використовується для передавання та розподілу електричної енергії в стаціонарних установках на змінну напругу 0,3/0,5 кВ або 0,6/1 кВ частотою 50 Гц (кабелі на номінальну напругу 0,3/0,5 кВ можуть використовуватись для електричних систем 0,38/0,66 кВ).
Кабель застосовується для прокладання в сухих і вологих виробничих приміщеннях, на естакадах, у блоках, а також на відкритому повітрі. Він призначений для умов, що потребують нерозповсюдження горіння кабелю при прокладанні в пучках, і відноситься до класу стійких до розповсюдження вогню при прокладанні в пучках за категорією А згідно з ДСТУ 4809.
Конструкція
Струмопровідна мідна жила, однодротова кругла (ок) або багатодротова кругла (мк), 1 або 2 класу гнучкості. У чотирижильних кабелів жили 2 класу з перетином 70-240 мм2 можуть бути секторної форми (мс).
Ізоляція кабелів ВВГнг – полівінілхлоридний пластикат. Маркування ізоляції жил колірне (суцільне) або цифрове. Кабелі випускаються з нульовою жилою блакитного кольору або з жилою заземлення зелено-жовтого кольору. Ізольовані жили багатожильних кабелів скручені в сердечник. Оболонка – полівінілхлоридний пластикат зниженої горючості.
Чому в ЛІНА
Кабель ВВГнг 5х120 (артикул 706110) є в наявності на складі. Ми відправляємо замовлення в день оплати. Надаємо всі необхідні документи для юридичних осіб - сертифікати відповідності та гарантійні талони.
