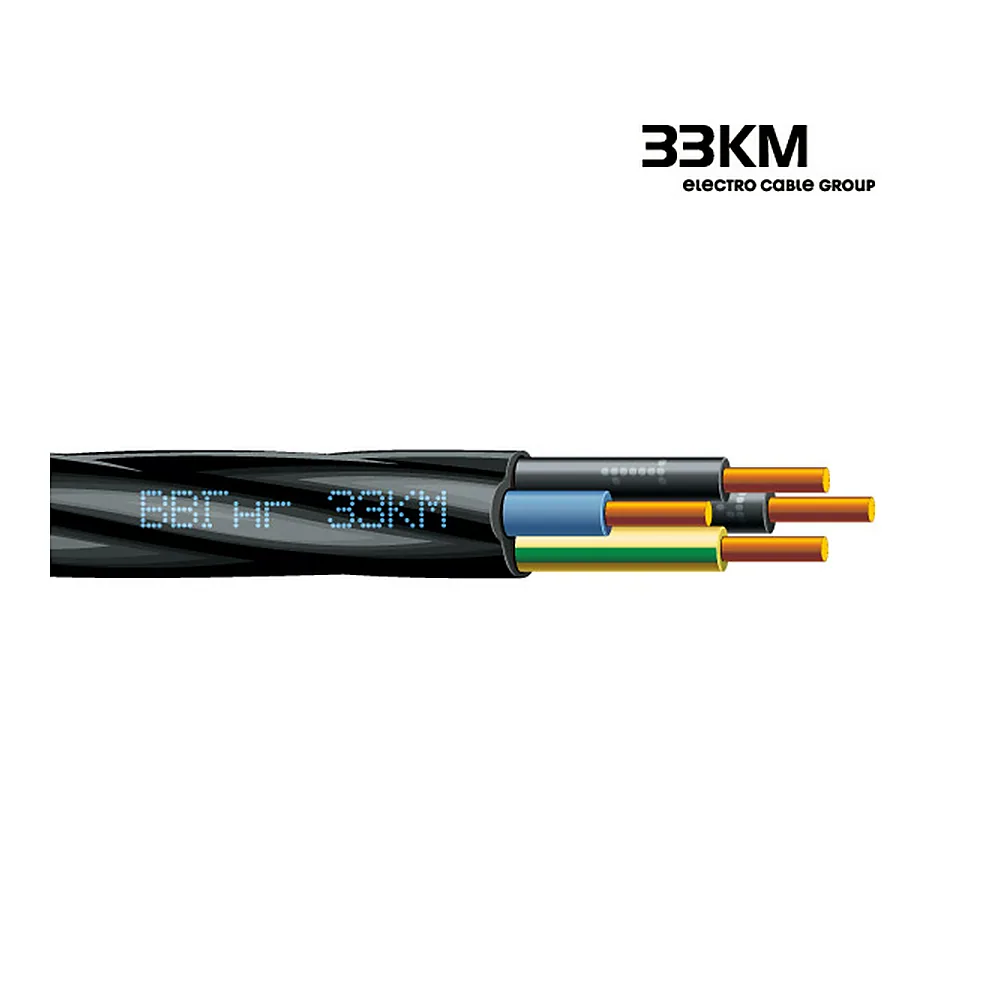

Кабель ВВГнг 4х240 виробництва ЗЗКМ (артикул 706780) - це силовий кабель для прокладання в землі та на повітрі. Його конструкція розрахована на тривалу роботу під високим навантаженням без перегріву.
Переваги
- Струмове навантаження до 439 А на повітрі - кабель забезпечує передачу великої потужності, що дає змогу використовувати його в головних розподільчих мережах.
- Оболонка з ПВХ пластикату зниженої горючості - матеріал не підтримує горіння, що підвищує пожежну безпеку при груповій прокладці.
- Термін служби 30 років - за умови дотримання норм експлуатації кабель відпрацьовує заявлений ресурс без втрати характеристик.
- Гарантія виробника 5 років - підтвердження якості та відповідності ГОСТ.
Де застосовується
- Підключення промислового обладнання, щитів і розподільчих пристроїв на об'єктах з високим споживанням струму.
- Прокладання в траншеях, кабельних каналах і на повітрі всередині приміщень з нормованою вологістю до 98% при температурі +35 °C.
Технічні особливості
Кабель виконано з чотирьох мідних жил перерізом 240 мм², кожна жила скручена з 37 дротів. Номінальний діаметр кабелю - 60,52 мм, діаметр провідника - 19,2 мм. Опір жили при 20 °C не перевищує 0,0754 Ом/км, що відповідає ГОСТ. Мінімальний радіус вигину при прокладанні - 12 зовнішніх діаметрів (близько 726 мм). Поширена помилка - спроба зігнути кабель крутіше, що призводить до пошкодження ізоляції та зниження струмопровідної здатності. Монтаж дозволено при температурі не нижче -5 °C, оболонка стає крихкою на морозі.
Кабель силовий з мідними струмопровідними жилами
- В – Ізоляція з полівінілхлоридного пластикату
- В – Оболонка з полівінілхлоридного пластикату
- Г – Відсутність захисного покриву поверх броні або оболонки («голий»)
- нг – Не поширює горіння
Призначення
Кабель використовується для передавання та розподілу електричної енергії в стаціонарних установках на змінну напругу 0,3/0,5 кВ або 0,6/1 кВ частотою 50 Гц (кабелі на номінальну напругу 0,3/0,5 кВ можуть використовуватись для електричних систем 0,38/0,66 кВ).
Кабель застосовується для прокладання в сухих і вологих виробничих приміщеннях, на естакадах, у блоках, а також на відкритому повітрі. Він призначений для умов, що потребують нерозповсюдження горіння кабелю при прокладанні в пучках, і відноситься до класу стійких до розповсюдження вогню при прокладанні в пучках за категорією А згідно з ДСТУ 4809.
Конструкція
Струмопровідна мідна жила, однодротова кругла (ок) або багатодротова кругла (мк), 1 або 2 класу гнучкості. У чотирижильних кабелів жили 2 класу з перетином 70-240 мм2 можуть бути секторної форми (мс).
Ізоляція кабелів ВВГнг – полівінілхлоридний пластикат. Маркування ізоляції жил колірне (суцільне) або цифрове. Кабелі випускаються з нульовою жилою блакитного кольору або з жилою заземлення зелено-жовтого кольору. Ізольовані жили багатожильних кабелів скручені в сердечник. Оболонка – полівінілхлоридний пластикат зниженої горючості.
