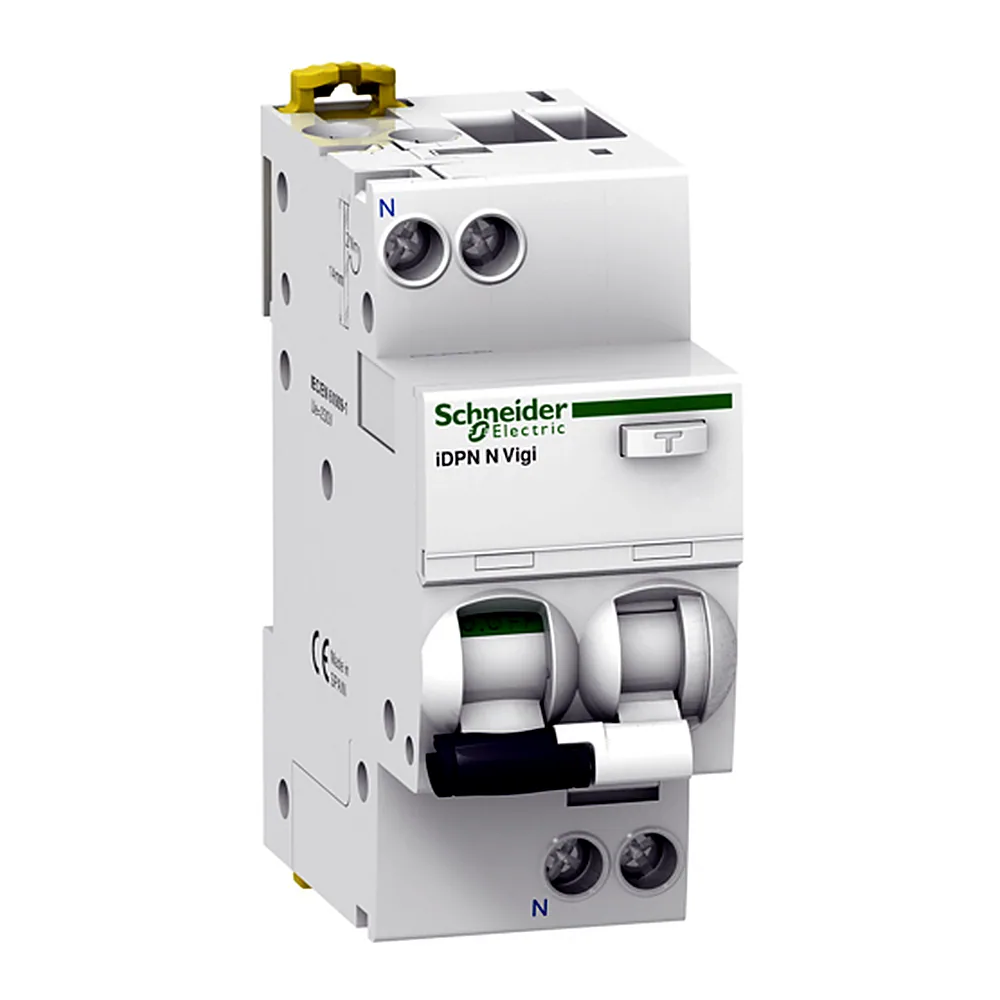

Диференційний автоматичний вимикач IDPN VIGI 1+N C 10 А 100 мА 6 кА A Schneider Electric A9D52610

Фото ілюстративне — вигляд товару може відрізнятися.

0 ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Інструкція серії Resi9 · 1,3 МБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 166381
Виробник: Schneider Electric
Артикул: A9D52610
Тип виробу: Диференційний автоматичний вимикач
Диференційний автоматичний вимикач(201)
Диференційний блок(16)
Пристрій захисного відключення(20)
Серія: Acti9
Кількість полюсів: 1P+N
1P+N(157)
2P(14)
3P
3P+N(41)
4P(24)
Характеристика спрацьовування: C
B(13)
C(25)
Номінальний струм: 10 А
10 А
16 А
20 А
25 А
Номінальна напруга: 220...240 В AC
Тип струму: AC
Номінальна відключаюча здатність при короткому замиканні: 6 кА
Ступінь захисту: IP20, IP40 (модульний щит)
Колір: Білий
Кількість захищених стовпів: 1
Номінальний струм витоку I Δn: 100 мА
10 мА
100 мА
Сумісність: iDPN
Тип за струмом витоку: Тип А
Тип А(25)
A-SI(7)
AC(11)

Усі характеристики

Код	00166381
Виробник	Schneider Electric
Артикул виробника	A9D52610
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Глибина	73 мм
Діапазон робочих температур	-25...+60 °C
Довжина зачистки проводів	15 мм
Електрична зносостійкість	20 000 циклів
Електромагнітна сумісність	Витримуваний імпульс 8/20 мкс, 250 A відповідно до МЕК 61009-2-1
Захист від витоку струму на землю	Інтегрований
Імпульсна витримувальна напруга Uimp	4 кВ
Індикатор положення контакту	Так
Категорія перенапруги	3
Кількість захищених стовпів	1
Кількість модулів Ш = 9 мм	4
Кількість полюсів	1P+N
Клас обмеження за енергією	3
Колір	Білий
Країна виробництва	Іспанія
Крок	9 мм між фазою та нейтраллю
Межа магнітного відключення	5...10 x In
Механічна зносостійкість	20 000 циклів
Місце в системі	Вихідний
Місцева сигналізація	УВІМК., ВИМК., відключення при несправності
Момент затягування	2 Н·м
Напруга ізоляції	400 В
Номінальна відключаюча здатність при короткому замиканні	6 кА
Номінальна вмикаюча і відключаюча здатність	6000 А
Номінальна напруга	220...240 В AC
Номінальна робоча здатність відключення	6 кА
Номінальний струм	10 А
Номінальний струм витоку I Δn	100 мА
Положення нейтралі	Зліва
Сегмент ринку	Житловий, малий комерційний
Сертифікація	VDE
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20, IP40 (модульний щит)
Сумісність	iDPN
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Технологія відключення диференційного струму	Незалежний від напруги
Технологія розчіплювача	Тепломагнітний
Тип блокування	Пристрій для встановлення навісних замків
Тип за струмом витоку	Тип А
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип струму	AC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	C
Час витримки захисту від витоку струму на з	Миттєвий
Частота	50 Гц
Ширина	36 мм
Вага	125 г
Відносна вологість	95 % при 55 °C

Опис

Диференційний автоматичний вимикач IDPN VIGI 1+N C 10A/0,1A 6kA A від Schneider Electric поєднує функції автоматичного вимикача та пристрою захисного відключення в одному модулі. Це зручне рішення для захисту ліній від короткого замикання, перевантаження та витоку струму, яке заощаджує місце в щитку.

Переваги

Компактний корпус 36×85×73 мм - займає всього 2 модулі на DIN-рейці, що дозволяє щільніше компонувати обладнання.
Висока зносостійкість - 20 000 циклів механічної та електричної комутації забезпечують тривалий термін служби.
Широкий діапазон температур - працює від -25 до +60 °C, тому підходить для неопалюваних приміщень.
Ступінь захисту IP40 - корпус захищений від проникнення дрібних предметів, що знижує ризик випадкового дотику.

Де застосовується

У квартирних щитках для захисту розеткових груп та освітлення.
В офісних і комерційних приміщеннях, де потрібен компактний захист ліній зі змінним струмом.

Технічні особливості

Номінальний струм 6 А, характеристика спрацьовування C. Відключаюча здатність при короткому замиканні - 6 кА, що достатньо для більшості побутових мереж. Напруга ізоляції 400 В, імпульсна напруга 4 кВ. Тип струму - змінний, кількість полюсів 1P+N. Монтаж на DIN-рейку займає хвилини - зафіксуйте автомат і підключіть проводи з перерізом до 16 мм² (дані з практики, але в характеристиках не вказано). Зверніть увагу: при монтажі важливо не переплутати фазний і нульовий входи, щоб дифавтомат коректно виявляв витік.

Чому в ЛІНА

Ми пропонуємо оригінальну продукцію Schneider Electric з серії Acti9. На складі є достатня кількість для відправки протягом дня. Надаємо всі необхідні документи для юридичних осіб.

Розгорнути описЗгорнути
