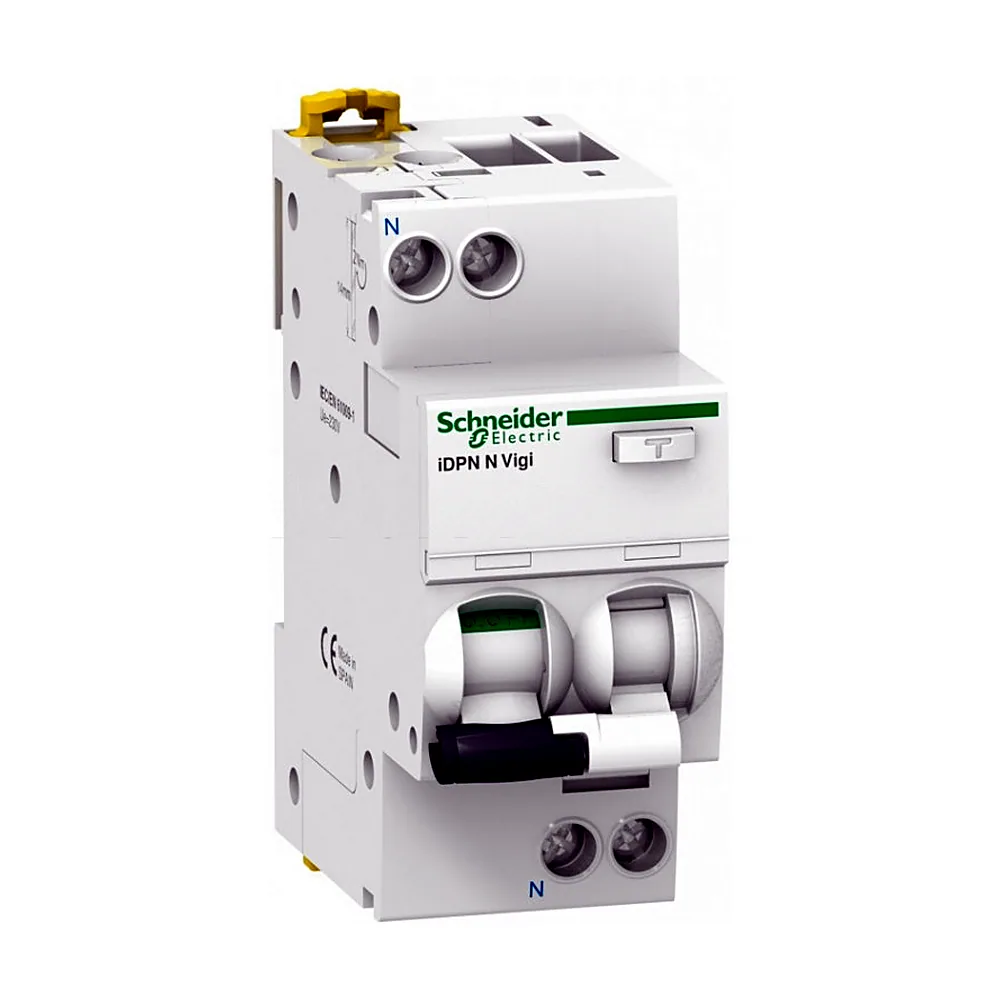

Диференційний автоматичний вимикач IDPN VIGI 1+N C 10 А 10 мА 6 кА A Schneider Electric A9D02610

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

0 ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Інструкція серії Resi9 · 1,3 МБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 166330
Виробник: Schneider Electric
Артикул: A9D02610
Тип виробу: Диференційний автоматичний вимикач
Диференційний автоматичний вимикач(201)
Диференційний блок(16)
Пристрій захисного відключення(20)
Серія: Acti9
Кількість полюсів: 1P+N
1P+N(157)
2P(14)
3P
3P+N(41)
4P(24)
Характеристика спрацьовування: C
B(13)
C(25)
Номінальний струм: 10 А
6 А(3)
10 А(5)
16 А(6)
20 А(4)
25 А(3)
32 А(3)
40 А
Номінальна напруга: 220...240 В AC
Тип струму: AC
Номінальна відключаюча здатність при короткому замиканні: 6 кА
Ступінь захисту: IP20, IP40 (модульний щит)
Колір: Білий
Кількість захищених стовпів: 1
Номінальний струм витоку I Δn: 10 мА
10 мА
100 мА
Сумісність: iDPN
Тип за струмом витоку: Тип А
Тип А(25)
A-SI(7)
AC(11)

Усі характеристики

Код	00166330
Виробник	Schneider Electric
Артикул виробника	A9D02610
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Глибина	73 мм
Діапазон робочих температур	-25...+60 °C
Довжина зачистки проводів	15 мм
Електрична зносостійкість	20 000 циклів
Електромагнітна сумісність	Витримуваний імпульс 8/20 мкс, 250 A відповідно до МЕК 61009-2-1
Захист від витоку струму на землю	Інтегрований
Імпульсна витримувальна напруга Uimp	4 кВ
Індикатор положення контакту	Так
Категорія перенапруги	3
Кількість захищених стовпів	1
Кількість модулів Ш = 9 мм	4
Кількість полюсів	1P+N
Клас обмеження за енергією	3
Колір	Білий
Країна виробництва	Іспанія
Крок	9 мм між фазою та нейтраллю
Межа магнітного відключення	5...10 x In
Механічна зносостійкість	20 000 циклів
Місце в системі	Вихідний
Місцева сигналізація	УВІМК., ВИМК., відключення при несправності
Момент затягування	2 Н·м
Напруга ізоляції	400 В
Номінальна відключаюча здатність при короткому замиканні	6 кА
Номінальна вмикаюча і відключаюча здатність	6000 А
Номінальна напруга	220...240 В AC
Номінальна робоча здатність відключення	6 кА
Номінальний струм	10 А
Номінальний струм витоку I Δn	10 мА
Положення нейтралі	Зліва
Сегмент ринку	Малий комерційний
Сертифікація	VDE
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20, IP40 (модульний щит)
Сумісність	iDPN
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Технологія відключення диференційного струму	Незалежний від напруги
Технологія розчіплювача	Тепломагнітний
Тип блокування	Пристрій для встановлення навісних замків
Тип за струмом витоку	Тип А
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип струму	AC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	C
Час витримки захисту від витоку струму на з	Миттєвий
Частота	50 Гц
Ширина	36 мм
Вага	125 г
Відносна вологість	95 % при 55 °C

Опис

Диференційний автоматичний вимикач IDPN VIGI 1+N C 10A/0,01A 6kA A від Schneider Electric - це комбінований пристрій, який виконує функції автоматичного вимикача та ПЗВ. Захищає від струмів короткого замикання, перевантаження та витоку на землю з чутливістю 10 мА. Призначений для серії Acti9 iDPN N Vigi.

Переваги

Електромеханічне ПЗВ типу A - реагує на синусоїдальні та пульсуючі постійні струми витоку. Це критично для техніки з імпульсними блоками живлення: комп'ютери, пральні машини, інверторні кондиціонери.
Номінальний диференційний струм 10 мА - найвища чутливість для захисту людини. Рекомендований для вологих приміщень, дитячих кімнат, ванн.
Характеристика відключення C - витримує короткочасні пускові струми до 5-10-кратного номіналу. Підходить для змішаного навантаження: освітлення, розетки, двигуни.
Відключаюча здатність 6 кА - достатня для типових побутових і комерційних мереж 230 В змінного струму.
Ресурс 20 000 циклів - механічна та електрична зносостійкість забезпечує тривалий термін служби без заміни.
Широкий діапазон температур від -25 до +60 °C - дозволяє встановлювати в неопалюваних приміщеннях, на вулиці в щиті.

Де застосовується

У квартирах і приватних будинках для захисту ліній розеток, освітлення, бойлерів, пральних машин, посудомийок.
У комерційних об'єктах: офіси, магазини, невеликі виробництва, де вимагається підвищений захист від струмів витоку 10 мА.

Технічні особливості

Автомат монтується на DIN-рейку, ширина 36 мм (2 модулі). Розміри 36×85×73 мм. Переріз приєднуваних проводів - від 1 до 16 мм², що дозволяє підключати як тонкі лінії освітлення, так і силові кабелі. Номінальна напруга 230-240 В (змінний струм), частота 50/60 Гц. Номінальна імпульсна напруга 4 кВ, напруга ізоляції 400 В. Категорія перенапруги 3, ступінь забруднення 3. Ступінь захисту IP20 - призначений для установки в розподільчий щит. Електромеханічне ПЗВ спрацьовує навіть при втраті напруги в мережі, що підвищує безпеку. Характеристика C - стандартний вибір для загального призначення. Типова помилка - використовувати диференційний струм 30 мА для вологих приміщень, але саме 10 мА забезпечує максимальний захист людини.

Комплектація

Пристрій постачається в індивідуальній упаковці, 1 штука. У комплекті сам диференційний автомат.
