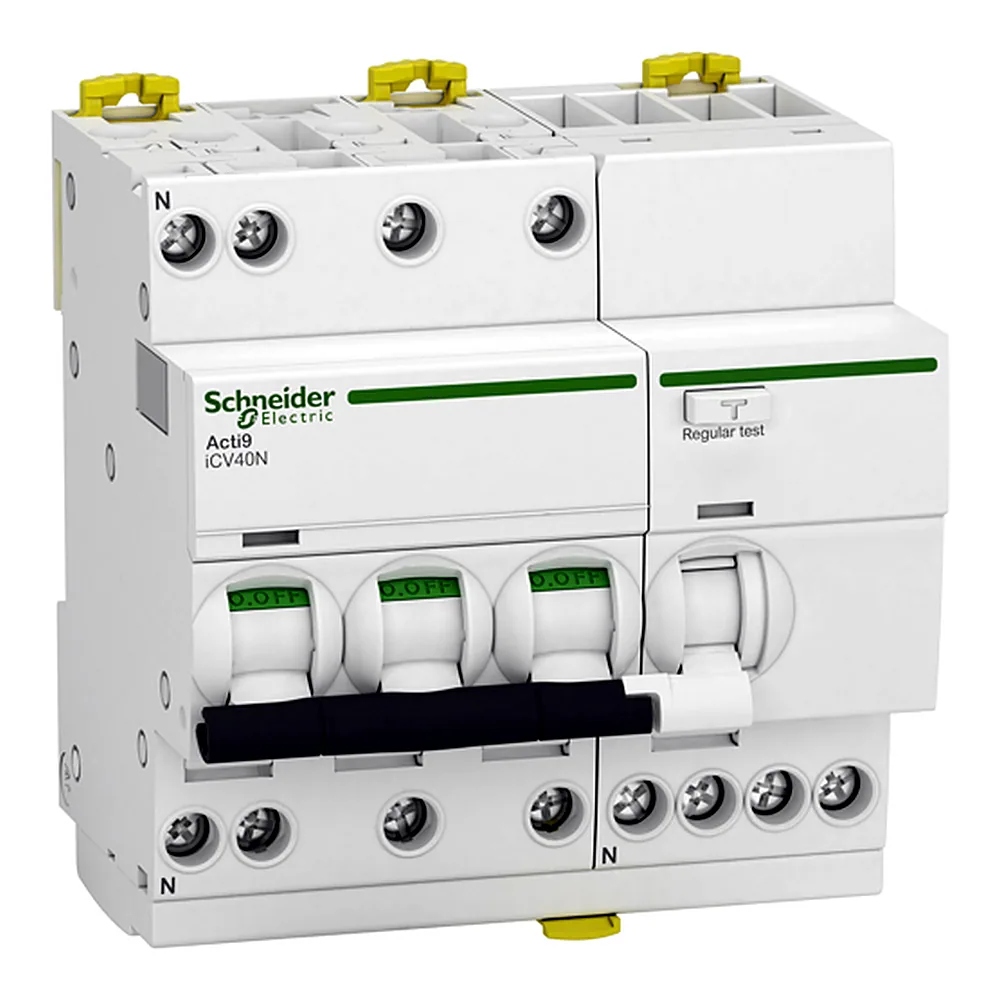

Диференційний автоматичний вимикач iCV40 3P+N 20 А C 6 кА 30 мА A Schneider Electric A9DC3720

Name: Диференційний автоматичний вимикач iCV40 3P+N 20 А C 6 кА 30 мА A Schneider Electric A9DC3720
Brand: Schneider Electric
SKU: 00249282
Price: 7987.2 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

7 987²⁰ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Інструкція серії Resi9 · 1,3 МБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 249282
Виробник: Schneider Electric
Артикул: A9DC3720
Тип виробу: Диференційний автоматичний вимикач
Диференційний автоматичний вимикач(201)
Диференційний блок(16)
Пристрій захисного відключення(20)
Серія: Acti9
Кількість полюсів: 3P+N
1P+N(7)
3P+N(11)
Характеристика спрацьовування: C
B(5)
C(18)
Номінальний струм: 20 А
10 А
16 А
20 А
25 А
32 А
40 А
Номінальна напруга: 400 В AC
Тип струму: AC
Номінальна відключаюча здатність при короткому замиканні: 6 кА
Ступінь захисту: IP20, IP40 (модульний щит)
Колір: Білий
Номінальний струм витоку I Δn: 30 мА
30 мА(13)
300 мА(5)
Сумісність: iCV40N
Тип за струмом витоку: Тип А
Тип А
A-SI
AC

Усі характеристики

Код	00249282
Виробник	Schneider Electric
Артикул виробника	A9DC3720
Серія	Acti9
Висота	93 мм
Відповідність вимогам по ізоляції	Так
Глибина	73 мм
Діапазон робочих температур	-25...+60 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	20 000 циклів
Електромагнітна сумісність	Витримуваний імпульс 8/20 мкс, 250 A відповідно до МЕК 61009-1
Захист від витоку струму на землю	Інтегрований
Імпульсна витримувальна напруга Uimp	4 кВ
Індикатор положення контакту	Так
Категорія перенапруги	3
Кількість захищених стовпів	3
Кількість модулів Ш = 9 мм	10
Кількість полюсів	3P+N
Клас обмеження за енергією	3
Колір	Білий
Країна виробництва	Іспанія
Крок	18 мм між фазами; 9 мм між фазою та нейтраллю
Макс. висота встановлення	2000 м
Межа магнітного відключення	5...10 x In
Механічна зносостійкість	20 000 циклів
Місце в системі	Вихідний
Місцева сигналізація	Індикатор УВІМК/ВИМК; індикація несправності
Момент затягування	2 Н·м
Напруга ізоляції	440 В
Номінальна відключаюча здатність при короткому замиканні	6 кА
Номінальна вмикаюча і відключаюча здатність	3000 А
Номінальна напруга	400 В AC
Номінальна робоча здатність відключення	6 кА
Номінальний струм	20 А
Номінальний струм витоку I Δn	30 мА
Положення нейтралі	Зліва
Сегмент ринку	Малий комерційний
Сертифікація	IEC 61009-2-1
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20, IP40 (модульний щит)
Сумісність	iCV40N
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: зубець
Температура зберігання	-40...+85 °C
Технологія відключення диференційного струму	Незалежний від напруги
Технологія розчіплювача	Тепломагнітний
Тип блокування	Опечатується; пристрій для встановлення навісних замків
Тип за струмом витоку	Тип А
Тип затискачів	Тунельний
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип струму	AC
Характеристика спрацьовування	C
Час витримки захисту від витоку струму на з	Миттєвий
Частота	50/60 Гц
Ширина	90 мм
Вага	500 г
Відносна вологість	95 % при 55 °C

Опис

Диференційний автоматичний вимикач iCV40 3P+N 20A C 6кА 30мА A Schneider Electric - це модульний пристрій захисту, який поєднує функції автоматичного вимикача та УЗО в одному корпусі. Головна перевага: захист від струмів короткого замикання, перевантаження та витоку без необхідності встановлювати два окремі апарати.

Переваги

Комбінований захист - один пристрій замість двох заощаджує 2 модулі в щиті, що важливо при обмеженому просторі.
Відключаюча здатність 6 кА - автомат упевнено розриває струми короткого замикання в мережах з високим струмом КЗ.
Стійкість до імпульсних перенапруг категорії 3 - витримує грозові розряди та комутаційні сплески до 4 кВ.
Широкий діапазон температур від -25 до +60 °C дозволяє експлуатувати автомат у неопалюваних приміщеннях або на вулиці в щиті.
Механічна та електрична зносостійкість 20000 циклів - ресурс, що забезпечує роки безвідмовної роботи.

Де застосовується

У квартирних щитах для захисту ліній з підвищеними вимогами до безпеки - групи розеток, водонагрівачі, електроплити.
На промислових об’єктах для трифазних мереж 400 В з глухозаземленою нейтраллю - офіси, невеликі виробництва, склади.

Технічні особливості

Пристрій сертифікований згідно з ДСТУ IEC 61009. Монтаж на DIN-рейку - займає 10 модулів. Для трифазної мережі з нулем обов’язково підключайте N-провідник, інакше диференційний захист не працюватиме. Характеристика спрацьовування C - відключення при 5-10-кратному номінальному струмі, оптимальний вибір для змішаного навантаження (лампи, двигуни, електроніка). Тип струму витоку A - реагує на пульсуючий постійний струм, що критично для сучасної техніки з імпульсними блоками живлення. Ступінь захисту IP40 - захист від пилу та дрібних часток, але не від води. Напруга ізоляції 440 В, категорія перенапруги 3 - підходить для мереж з підвищеними вимогами до ізоляції.
