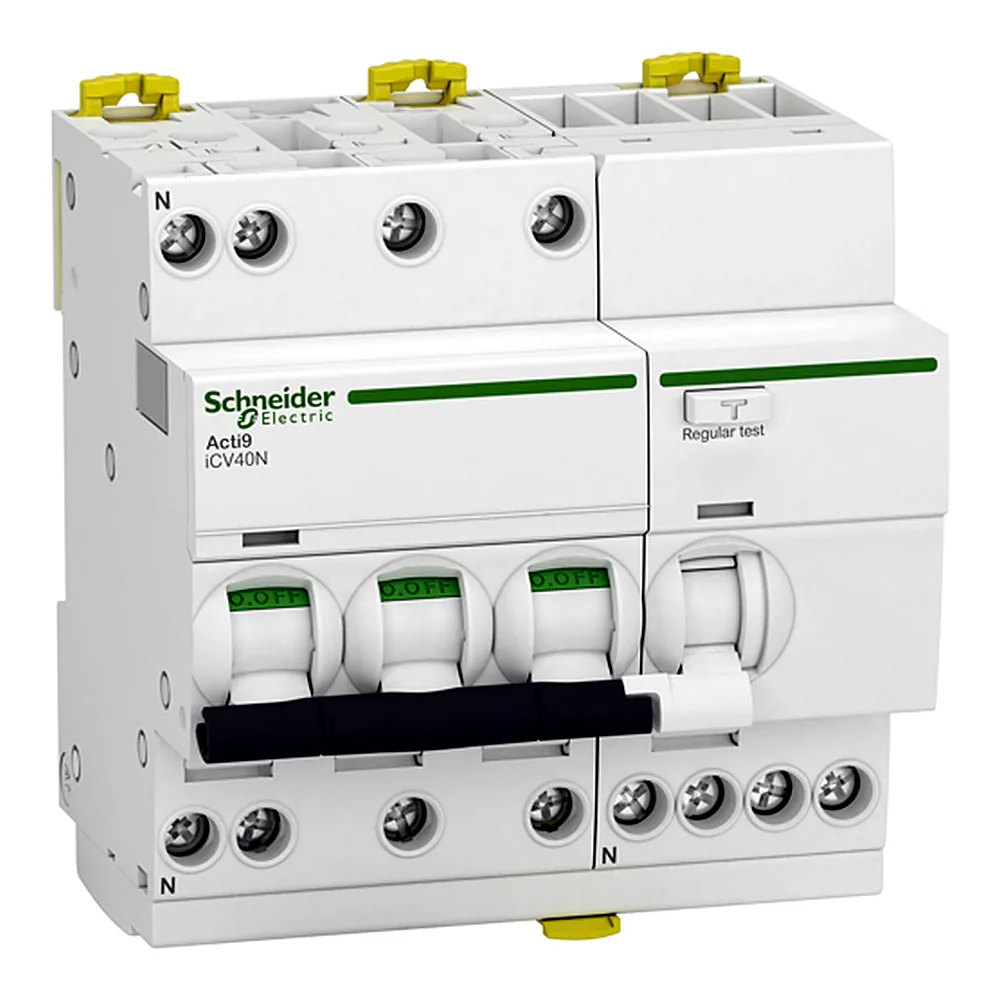

Диференційний автоматичний вимикач iCV40 3P+N 10 А C 6 кА 30 мА A Schneider Electric A9DC3710

Name: Диференційний автоматичний вимикач iCV40 3P+N 10 А C 6 кА 30 мА A Schneider Electric A9DC3710
Brand: Schneider Electric
SKU: 00249280
Price: 7630.28 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

7 630²⁸ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Інструкція серії Resi9 · 1,3 МБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 249280
Виробник: Schneider Electric
Артикул: A9DC3710
Тип виробу: Диференційний автоматичний вимикач
Диференційний автоматичний вимикач(201)
Диференційний блок(16)
Пристрій захисного відключення(20)
Серія: Acti9
Кількість полюсів: 3P+N
1P+N(7)
3P+N(11)
Характеристика спрацьовування: C
B
C
Номінальний струм: 10 А
10 А
16 А
20 А
25 А
32 А
40 А
Номінальна напруга: 400 В AC
Тип струму: AC
Номінальна відключаюча здатність при короткому замиканні: 6 кА
Ступінь захисту: IP20, IP40 (модульний щит)
Колір: Білий
Номінальний струм витоку I Δn: 30 мА
30 мА
300 мА
Сумісність: iCV40N
Тип за струмом витоку: Тип А
Тип А
A-SI
AC

Усі характеристики

Код	00249280
Виробник	Schneider Electric
Артикул виробника	A9DC3710
Серія	Acti9
Висота	93 мм
Відповідність вимогам по ізоляції	Так
Глибина	73 мм
Діапазон робочих температур	-25...+60 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	20 000 циклів
Електромагнітна сумісність	Витримуваний імпульс 8/20 мкс, 250 A відповідно до МЕК 61009-1
Захист від витоку струму на землю	Інтегрований
Імпульсна витримувальна напруга Uimp	4 кВ
Індикатор положення контакту	Так
Категорія перенапруги	3
Кількість захищених стовпів	3
Кількість модулів Ш = 9 мм	10
Кількість полюсів	3P+N
Клас обмеження за енергією	3
Колір	Білий
Країна виробництва	Іспанія
Крок	18 мм між фазами; 9 мм між фазою та нейтраллю
Макс. висота встановлення	2000 м
Межа магнітного відключення	5...10 x In
Механічна зносостійкість	20 000 циклів
Місце в системі	Вихідний
Місцева сигналізація	Індикатор УВІМК/ВИМК; індикація несправності
Момент затягування	2 Н·м
Напруга ізоляції	440 В
Номінальна відключаюча здатність при короткому замиканні	6 кА
Номінальна вмикаюча і відключаюча здатність	3000 А
Номінальна напруга	400 В AC
Номінальна робоча здатність відключення	6 кА
Номінальний струм	10 А
Номінальний струм витоку I Δn	30 мА
Положення нейтралі	Зліва
Сегмент ринку	Малий комерційний
Сертифікація	IEC 61009-2-1
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20, IP40 (модульний щит)
Сумісність	iCV40N
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: зубець
Температура зберігання	-40...+85 °C
Технологія відключення диференційного струму	Незалежний від напруги
Технологія розчіплювача	Тепломагнітний
Тип блокування	Опечатується; пристрій для встановлення навісних замків
Тип за струмом витоку	Тип А
Тип затискачів	Тунельний
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип струму	AC
Характеристика спрацьовування	C
Час витримки захисту від витоку струму на з	Миттєвий
Частота	50/60 Гц
Ширина	90 мм
Вага	500 г
Відносна вологість	95 % при 55 °C

Опис

Диференційний автоматичний вимикач iCV40 3P+N 10A C 6кА 30мА A від Schneider Electric - це модульний пристрій, який поєднує функції автоматичного вимикача та ПЗВ в одному корпусі. Ви отримуєте захист від короткого замикання, перевантаження та витоку струму без необхідності монтувати два окремі апарати. Серія Acti9 розрахована на тривалу роботу в житлових і комерційних мережах.

Переваги

Комбінований захист - АВДС спрацьовує при короткому замиканні (6 кА), перевантаженні (характеристика C) та витоку струму (30 мА, тип A). Не потрібно ставити окремо автомат і ПЗВ.
Тип A для складної техніки - виявляє не лише синусоїдальний, а й пульсуючий постійний струм витоку. Це критично для пральних машин, інверторних кондиціонерів, блоків живлення.
Ресурс 20000 циклів - механічна та електрична зносостійкість однакова, що дає змогу використовувати вимикач як робочий комутаційний апарат.
Трифазне виконання 3P+N - номінал 10 А, напруга 400 В. Підходить для трифазних мереж з нульовим проводом.
Робочий діапазон -25…+60 °C - стабільне спрацьовування навіть у неопалюваному щитку або технічному приміщенні.

Де застосовується

У квартирних щитках для захисту групи розеток або окремого споживача з підвищеними вимогами до електробезпеки.
У комерційних об’єктах - офіси, магазини, малі виробництва, де потрібен трифазний захист ліній освітлення чи обладнання.

Технічні особливості

Пристрій монтується на DIN-рейку і займає 10 модулів. Це стандартне місце для трифазного АВДС - врахуйте це при компонуванні щита. Категорія перенапруги 3, ступінь забруднення 3 - прилад можна ставити в розподільчих щитах звичайного середовища. Ступінь захисту корпусу IP40 - захист від інструменту та дротів діаметром понад 1 мм, але не від води. Номінальна імпульсна напруга 4 кВ, напруга ізоляції 440 В. Характеристика спрацьовування C - найпоширеніший вибір для змішаного навантаження (освітлення + розетки). Тип струму - змінний (AC). Габарити: 90×93×73 мм, колір білий.
