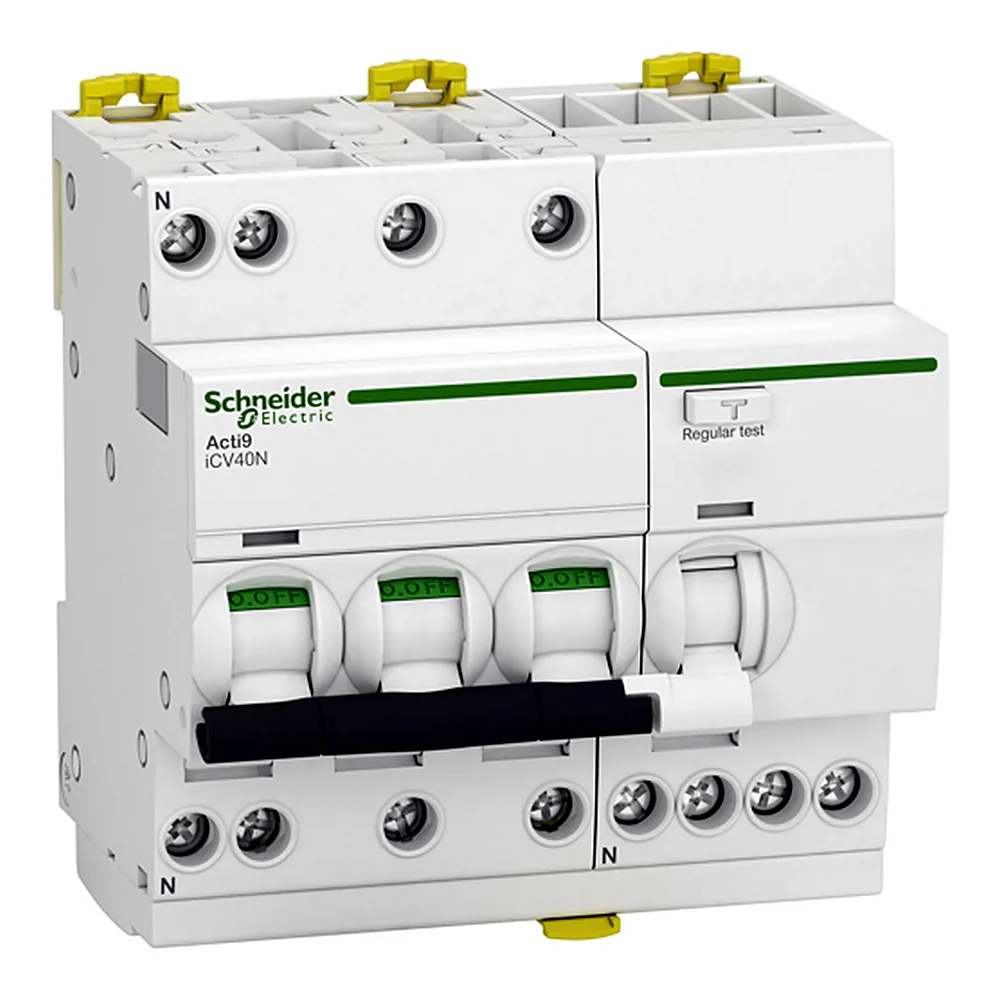

Диференційний автоматичний вимикач iCV40 3P+N 10 А C 6 кА 300 мА AC Schneider Electric A9DE7710

Name: Диференційний автоматичний вимикач iCV40 3P+N 10 А C 6 кА 300 мА AC Schneider Electric A9DE7710
Brand: Schneider Electric
SKU: 00249275
Price: 7211.57 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

7 211⁵⁷ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Інструкція серії Resi9 · 1,3 МБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 249275
Виробник: Schneider Electric
Артикул: A9DE7710
Тип виробу: Диференційний автоматичний вимикач
Диференційний автоматичний вимикач(201)
Диференційний блок(16)
Пристрій захисного відключення(20)
Серія: Acti9
Кількість полюсів: 3P+N
1P+N(7)
3P+N(13)
Характеристика спрацьовування: C
B(13)
C(20)
Номінальний струм: 10 А
10 А
16 А
20 А
25 А
32 А
40 А
Номінальна напруга: 400 В AC
Тип струму: AC
Номінальна відключаюча здатність при короткому замиканні: 6 кА
Ступінь захисту: IP20, IP40 (модульний щит)
Колір: Білий
Номінальний струм витоку I Δn: 300 мА
30 мА
300 мА
Сумісність: iCV40N
Тип за струмом витоку: AC
Тип А
AC

Усі характеристики

Код	00249275
Виробник	Schneider Electric
Артикул виробника	A9DE7710
Серія	Acti9
Висота	93 мм
Відповідність вимогам по ізоляції	Так
Глибина	73 мм
Діапазон робочих температур	-5...+60 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	20 000 циклів
Електромагнітна сумісність	Витримуваний імпульс 8/20 мкс, 250 A відповідно до МЕК 61009-1
Захист від витоку струму на землю	Інтегрований
Імпульсна витримувальна напруга Uimp	4 кВ
Індикатор положення контакту	Так
Категорія перенапруги	3
Кількість захищених стовпів	3
Кількість модулів Ш = 9 мм	10
Кількість полюсів	3P+N
Клас обмеження за енергією	3
Колір	Білий
Країна виробництва	Іспанія
Крок	18 мм між фазами; 9 мм між фазою та нейтраллю
Макс. висота встановлення	2000 м
Межа магнітного відключення	5...10 x In
Механічна зносостійкість	20 000 циклів
Місце в системі	Вихідний
Місцева сигналізація	Індикатор УВІМК/ВИМК; індикація несправності
Момент затягування	2 Н·м
Напруга ізоляції	440 В
Номінальна відключаюча здатність при короткому замиканні	6 кА
Номінальна вмикаюча і відключаюча здатність	3000 А
Номінальна напруга	400 В AC
Номінальна робоча здатність відключення	6 кА
Номінальний струм	10 А
Номінальний струм витоку I Δn	300 мА
Положення нейтралі	Зліва
Сегмент ринку	Малий комерційний
Сертифікація	IEC 61009-2-1
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20, IP40 (модульний щит)
Сумісність	iCV40N
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: зубець
Температура зберігання	-40...+85 °C
Технологія відключення диференційного струму	Незалежний від напруги
Технологія розчіплювача	Тепломагнітний
Тип блокування	Опечатується; пристрій для встановлення навісних замків
Тип за струмом витоку	AC
Тип затискачів	Тунельний
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип струму	AC
Характеристика спрацьовування	C
Час витримки захисту від витоку струму на з	Миттєвий
Частота	50/60 Гц
Ширина	90 мм
Вага	500 г
Відносна вологість	95 % при 55 °C

Опис

Диференційний автоматичний вимикач iCV40 3P+N 10A C 6кА 300мА AC від Schneider Electric - це модульний пристрій серії Acti9, який поєднує захист від короткого замикання, перевантаження та витоку струму в одному корпусі. Він розрахований на трифазні мережі 400 В і займає лише 10 модулів на DIN-рейці.

Переваги

Комбінація захисту - один прилад замінює автоматичний вимикач і ПЗВ, економлячи місце в щиті та спрощуючи монтаж.
Відключаюча здатність 6 кА - надійно розриває струми короткого замикання в мережах з високими струмами КЗ.
Робочий діапазон -5…+60 °C - підходить для неопалюваних приміщень, підсобок або вуличних щитків.
Зносостійкість 20000 циклів - механічна та електрична однакова, що гарантує тривалий термін служби.
Ступінь захисту IP40 - захист від проникнення дрібних твердих частинок, типова для внутрішнього щитового обладнання.

Де застосовується

У трифазних розподільчих щитах житлових будинків, офісів, невеликих виробництв для захисту силових ліній.
На об'єктах, де потрібен диференційний захист 300 мА типу AC - протипожежний захист від витоків струму.

Технічні особливості

Пристрій монтується на DIN-рейку, ширина 10 модулів (по 18 мм). Характеристика C означає, що автомат витримує короткочасні пускові струми (5-10-кратний номінал), що важливо для двигунів, компресорів, насосів. Номінальний диференційний струм 300 мА - це захист від пожежі через витік, а не для захисту людей (для цього потрібен 30 мА). Категорія перенапруги 3 дозволяє роботу в мережах з комутаційними перешкодами. Ступінь забруднення 3 - пристрій стійкий до забруднень у промислових умовах. Напруга ізоляції 440 В, імпульсна напруга 4 кВ.
