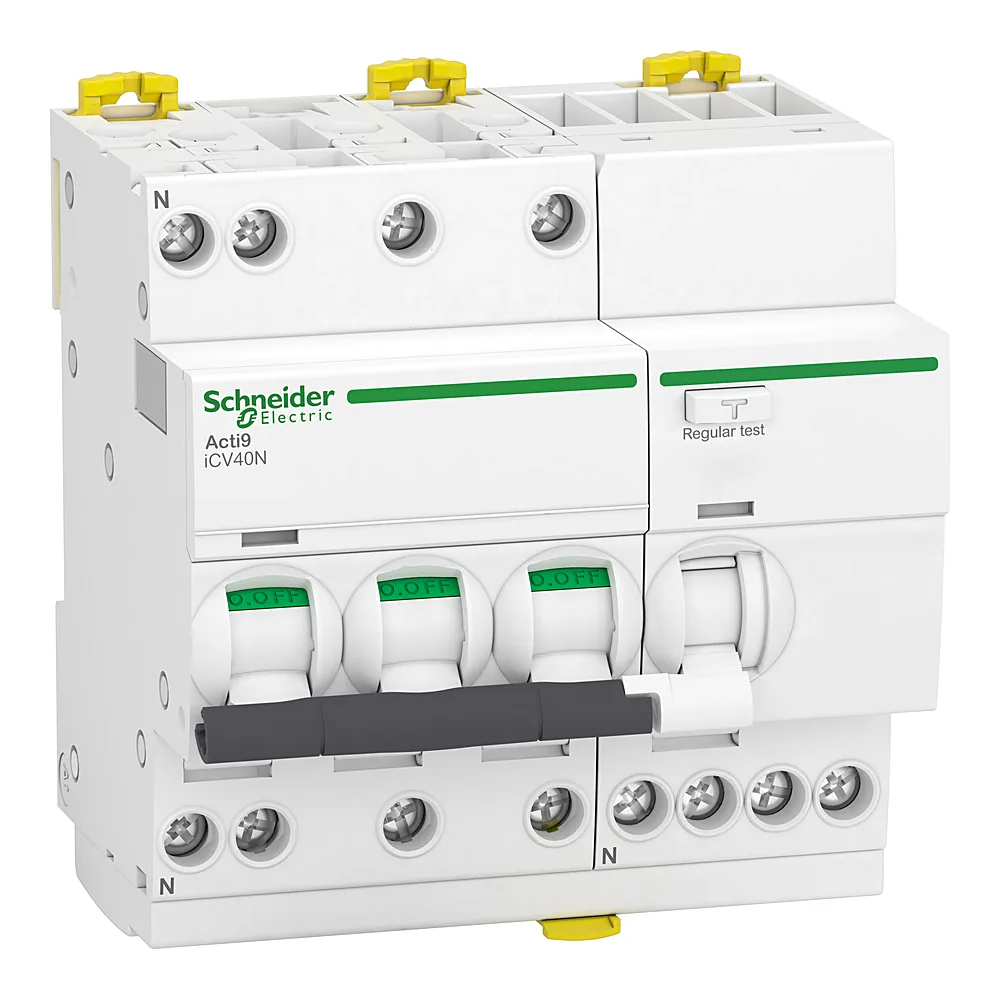

Диференційний автоматичний вимикач iCV40 3P+N 32 А C 6 кА 300 мА AC Schneider Electric A9DE7732

Name: Диференційний автоматичний вимикач iCV40 3P+N 32 А C 6 кА 300 мА AC Schneider Electric A9DE7732
Brand: Schneider Electric
SKU: 00249278
Price: 7741.97 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

7 741⁹⁷ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Інструкція серії Resi9 · 1,3 МБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 249278
Виробник: Schneider Electric
Артикул: A9DE7732
Тип виробу: Диференційний автоматичний вимикач
Диференційний автоматичний вимикач(201)
Диференційний блок(16)
Пристрій захисного відключення(20)
Серія: Acti9
Кількість полюсів: 3P+N
1P+N(7)
3P+N(13)
Характеристика спрацьовування: C
B(13)
C(20)
Номінальний струм: 32 А
10 А
16 А
20 А
25 А
32 А
40 А
Номінальна напруга: 400 В AC
Тип струму: AC
Номінальна відключаюча здатність при короткому замиканні: 6 кА
Ступінь захисту: IP20, IP40 (модульний щит)
Колір: Білий
Номінальний струм витоку I Δn: 300 мА
30 мА
300 мА
Сумісність: iCV40N
Тип за струмом витоку: AC
Тип А
AC

Усі характеристики

Код	00249278
Виробник	Schneider Electric
Артикул виробника	A9DE7732
Серія	Acti9
Висота	93 мм
Відповідність вимогам по ізоляції	Так
Глибина	73 мм
Діапазон робочих температур	-5...+60 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Електромагнітна сумісність	Витримуваний імпульс 8/20 мкс, 250 A відповідно до МЕК 61009-1
Захист від витоку струму на землю	Інтегрований
Імпульсна витримувальна напруга Uimp	4 кВ
Індикатор положення контакту	Так
Категорія перенапруги	3
Кількість захищених стовпів	3
Кількість модулів Ш = 9 мм	10
Кількість полюсів	3P+N
Клас обмеження за енергією	3
Колір	Білий
Країна виробництва	Іспанія
Крок	18 мм між фазами; 9 мм між фазою та нейтраллю
Макс. висота встановлення	2000 м
Межа магнітного відключення	5...10 x In
Механічна зносостійкість	20 000 циклів
Місце в системі	Вихідний
Місцева сигналізація	Індикатор УВІМК/ВИМК; індикація несправності
Момент затягування	2 Н·м
Напруга ізоляції	440 В
Номінальна відключаюча здатність при короткому замиканні	6 кА
Номінальна вмикаюча і відключаюча здатність	3000 А
Номінальна напруга	400 В AC
Номінальна робоча здатність відключення	6 кА
Номінальний струм	32 А
Номінальний струм витоку I Δn	300 мА
Положення нейтралі	Зліва
Сегмент ринку	Малий комерційний
Сертифікація	IEC 61009-2-1
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20, IP40 (модульний щит)
Сумісність	iCV40N
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: зубець
Температура зберігання	-40...+85 °C
Технологія відключення диференційного струму	Незалежний від напруги
Технологія розчіплювача	Тепломагнітний
Тип блокування	Пристрій для встановлення навісних замків; опечатується
Тип за струмом витоку	AC
Тип затискачів	Тунельний
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип струму	AC
Характеристика спрацьовування	C
Час витримки захисту від витоку струму на з	Миттєвий
Частота	50/60 Гц
Ширина	90 мм
Вага	500 г
Відносна вологість	95 % при 55 °C

Опис

Диференційний автоматичний вимикач iCV40 3P+N 32A C 6кА 300мА AC від Schneider Electric - це пристрій для захисту трифазних ліній від струмів короткого замикання, перевантаження та витоку на землю. В одному корпусі об'єднано функції автоматичного вимикача та ПЗВ, що зменшує кількість модулів у щиті.

Переваги

Комбінований захист - одночасно контролює струм навантаження і диференційний струм витоку до 300 мА. Це виключає потребу в двох окремих пристроях.
Стійкість до навантажень - електрична зносостійкість 10 000 циклів, механічна - 20 000 циклів. Розрахований на тривалу роботу без заміни.
Стабільна робота в ширшому діапазоні - робочі температури від -5 до +60 °C. Підходить для неопалюваних приміщень і щитів на вулиці.
Висока комутаційна здатність - 6 кА при короткому замиканні. Достатньо для більшості трифазних мереж у житлових і комерційних об'єктах.

Де застосовується

У трифазних щитах квартир, приватних будинків, дач - для захисту ліній електроплит, кондиціонерів, насосів.
На промислових об'єктах, в офісах, торговельних приміщеннях - для групових ліній змішаного навантаження.

Технічні особливості

Пристрій виконано в корпусі на 10 модулів (ширина 90 мм, висота 93 мм, глибина 73 мм). Монтується на DIN-рейку. Номінальний струм - 25 А, характеристика спрацьовування - C (для навантажень з пусковими струмами). Номінальна напруга - 400 В, напруга ізоляції - 440 В. Тип диференціального захисту - змінний струм (AC), чутливість - 300 мА. Ступінь захисту корпусу - IP40 - захист від проникнення твердих частинок понад 1 мм. Категорія перенапруги - 3, ступінь забруднення - 3. При монтажі важливо не перевищувати переріз кабелю, рекомендований виробником (дані в інструкції). Артикул A9DE7732.
