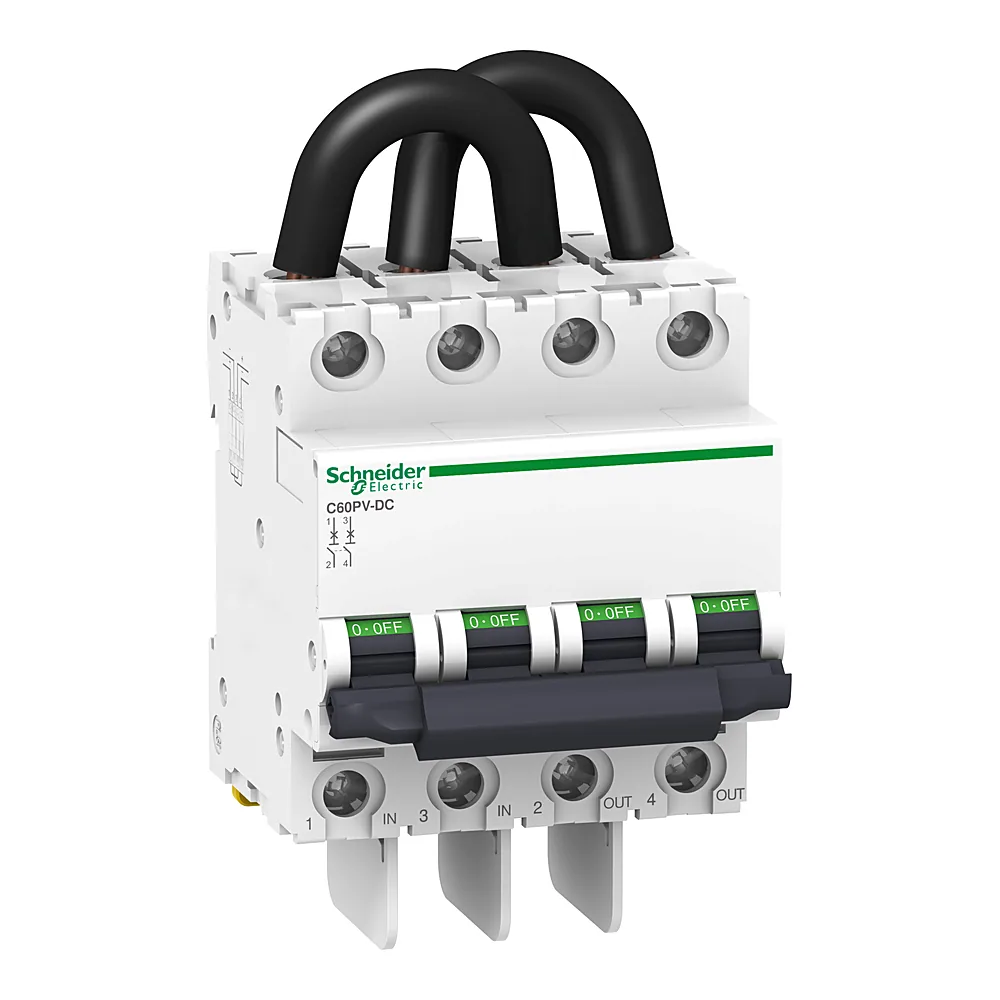

Автоматичний вимикач C60PV-DC 2P 13 А Schneider Electric A9N61658

Name: Автоматичний вимикач C60PV-DC 2P 13 А Schneider Electric A9N61658
Brand: Schneider Electric
SKU: 00248992
Price: 2087.28 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

2 087²⁸ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248992
Виробник: Schneider Electric
Артикул: A9N61658
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 2P
1P(256)
1P+N(22)
2P(263)
3P(284)
3P+N(3)
4P(216)
Характеристика спрацьовування: B
B(7)
C
Номінальний струм: 13 А
8 А
10 А
13 А
15 А
16 А
20 А
25 А
Тип струму: DC
Номінальна відключаюча здатність при короткому замиканні: 3 кА Icu на 650 В ПОСТІЙНИЙ СТРУМ; 1,5 кА Icu на 800 В ПОСТІЙНИЙ СТРУМ
Колір: Білий
Код відключаючої здатності: DC
Сумісність: C60PV-DC

Усі характеристики

Код	00248992
Виробник	Schneider Electric
Артикул виробника	A9N61658
Серія	Acti9
Висота	132,7 мм
Відповідність вимогам по ізоляції	Так
Глибина	77,4 мм
Діапазон робочих температур	-25...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	1500 циклів
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Кількість модулів Ш = 9 мм	8
Кількість полюсів	2P
Код відключаючої здатності	DC
Колір	Білий
Країна виробництва	Китай
Межа магнітного відключення	5,5 x In
Механічна зносостійкість	20 000 циклів
Момент затягування	2,5 Н·м
Напруга відпускання	572 мВ 44 мОм 7,4 В 13 А
Напруга ізоляції	1000 В
Номінальна відключаюча здатність при короткому замиканні	3 кА Icu на 650 В ПОСТІЙНИЙ СТРУМ; 1,5 кА Icu на 800 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча здатність відключення	1,5 кА 100 % - 800 В ПОСТІЙНИЙ СТРУМ; 3 кА 100 % - 650 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	800 В DC
Номінальний струм	13 А
Сегмент ринку	Житловий, малий комерційний
Сертифікація	IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	2
Сумісність	C60PV-DC
Температура зберігання	-40...+85 °C
Тип блокування	Навісний замок у вимкненому положенні
Тип затискачів	Тунельний
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип струму	DC
Характеристика спрацьовування	B
Ширина	72 мм
Вага	0,545 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач С60PV-DC 2П 13А від Schneider Electric - це двополюсний модульний автомат для постійного струму. Він призначений для захисту ліній від перевантажень та коротких замикань у системах постійного струму, таких як сонячні електростанції або акумуляторні блоки.

Переваги

Номінальний струм 13 А - підходить для живлення споживачів до 13 А в DC-ланцюгах. Забезпечує селективність з іншими автоматами.
Два полюси - одночасне відключення обох проводів, обов'язкове для систем постійного струму. Можливе використання для захисту двопровідних ліній.
Характеристика спрацьовування B - відключення при струмах 3-5 номіналу, що актуально для активних навантажень, таких як нагрівачі або світлодіодні драйвери.
Широкий діапазон температур - від -25 до +70 °C дозволяє експлуатацію в неопалюваних приміщеннях та зовнішніх щитах.
Механічна зносостійкість 20000 циклів - автомат можна використовувати як ручний вимикач без втрати ресурсу. Електрична зносостійкість 1500 циклів.
Відключаюча здатність 1,5 кА - достатньо для більшості DC-мереж, де струми короткого замикання обмежені.

Де застосовується

У складі сонячних електростанцій для захисту DC-ланцюгів від панелей до інвертора. Особливо актуально для дачних та домогосподарських систем.
У промислових щитах живлення постійного струму, акумуляторних системах, телекомунікаційному обладнанні, системах безперебійного живлення.

Технічні особливості

Автомат монтується на DIN-рейку, ширина 2 модулі (36 мм). Номінальна напруга 800 В, ізоляція 1000 В. Номінальна імпульсна напруга 6 кВ. Серія Acti9 гарантує сумісність з іншим обладнанням Schneider Electric. Габаритні розміри 72×132,7×77,4 мм, вага 0,545 кг. Колір корпусу білий. Цей автомат розрахований саме на постійний струм - на відміну від звичайних AC-автоматів, він забезпечує надійне гасіння дуги при DC-комутації. Характеристика B дозволяє використовувати його з навантаженнями, що мають низькі пускові струми.
