Name: Автоматичний вимикач C60PV-DC 2P 10 А Schneider Electric A9N61650
Brand: Schneider Electric
SKU: 00248987
Price: 2625.17 UAH
Availability: PreOrder

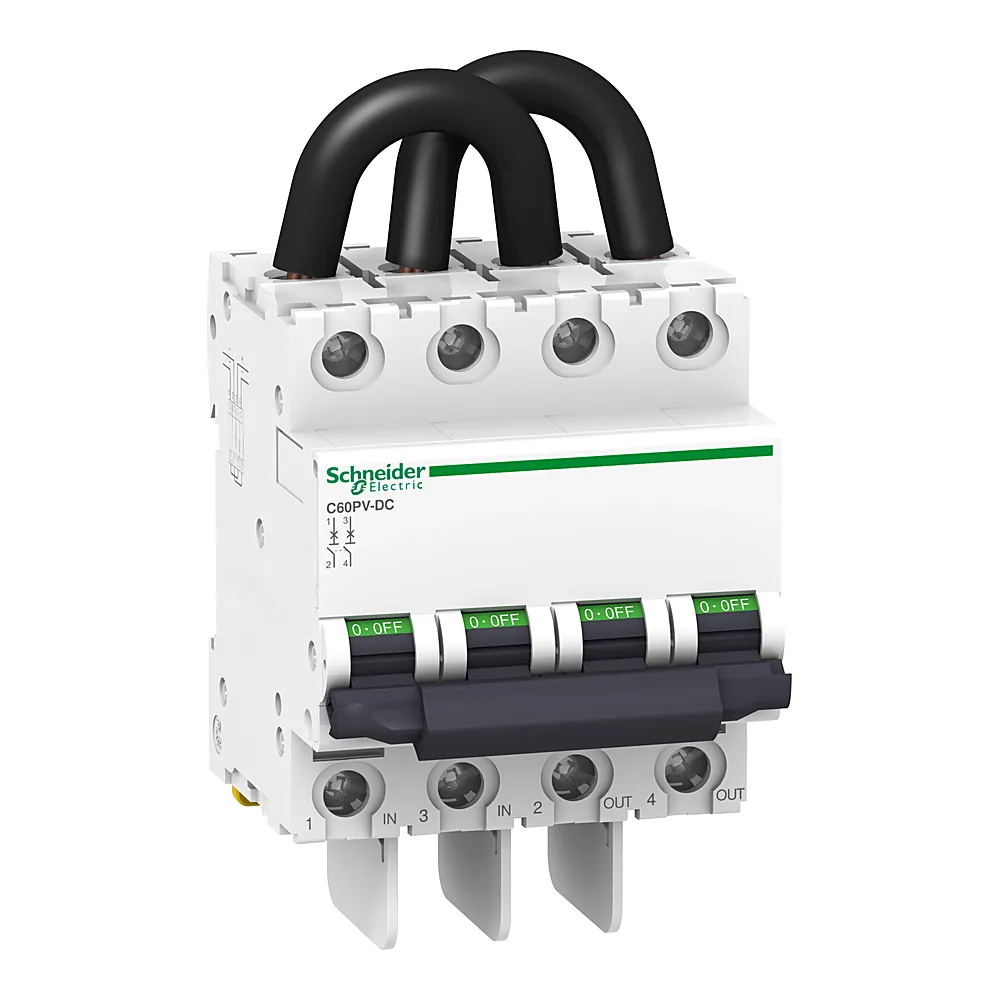

Автоматичний вимикач C60PV-DC 2P 10 А Schneider Electric A9N61650

Фото ілюстративне — вигляд товару може відрізнятися.

2 625¹⁷ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248987
Виробник: Schneider Electric
Артикул: A9N61650
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 2P
1P(256)
1P+N(22)
2P(263)
3P(284)
3P+N(3)
4P(216)
Характеристика спрацьовування: B
B(7)
C
Номінальний струм: 10 А
8 А
10 А
13 А
15 А
16 А
20 А
25 А
Тип струму: DC
Номінальна відключаюча здатність при короткому замиканні: 3 кА Icu на 650 В ПОСТІЙНИЙ СТРУМ; 1,5 кА Icu на 800 В ПОСТІЙНИЙ СТРУМ
Колір: Білий
Код відключаючої здатності: DC
Сумісність: C60PV-DC

Усі характеристики

Код	00248987
Виробник	Schneider Electric
Артикул виробника	A9N61650
Серія	Acti9
Висота	132,7 мм
Відповідність вимогам по ізоляції	Так
Глибина	77,4 мм
Діапазон робочих температур	-25...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	1500 циклів
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Кількість модулів Ш = 9 мм	8
Кількість полюсів	2P
Код відключаючої здатності	DC
Колір	Білий
Країна виробництва	Китай
Межа магнітного відключення	5,5 x In
Механічна зносостійкість	20 000 циклів
Момент затягування	2,5 Н·м
Напруга відпускання	680 мВ 68 мОм 6,8 В 10 А
Напруга ізоляції	1000 В
Номінальна відключаюча здатність при короткому замиканні	3 кА Icu на 650 В ПОСТІЙНИЙ СТРУМ; 1,5 кА Icu на 800 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча здатність відключення	1,5 кА 100 % - 800 В ПОСТІЙНИЙ СТРУМ; 3 кА 100 % - 650 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	800 В DC
Номінальний струм	10 А
Сегмент ринку	Житловий, малий комерційний
Сертифікація	IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	2
Сумісність	C60PV-DC
Температура зберігання	-40...+85 °C
Тип блокування	Навісний замок у вимкненому положенні
Тип затискачів	Тунельний
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип струму	DC
Характеристика спрацьовування	B
Ширина	72 мм
Вага	0,545 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач Schneider Electric С60PV-DC 2П 10А (артикул A9N61650) - це модульний DC-автомат серії Acti9, призначений для захисту кіл постійного струму. Розрахований на номінальний струм 10 А та робочу напругу до 800 В, з ізоляцією 1000 В.

Переваги

Характеристика B - забезпечує відключення при короткому замиканні в діапазоні 3-5 In, що підходить для кіл з малими пусковими струмами.
Відключаюча здатність 1,5 кА - достатня для більшості сонячних панелей та акумуляторних систем.
Механічна зносостійкість 20 000 циклів - ресурс комутації без навантаження; електрична зносостійкість 1500 циклів.
Робочий діапазон температур -25…+70 °C - стабільна робота в умовах відкритих щитів або неопалюваних приміщень.
Габарити 72×132,7×77,4 мм - займає 2 модульні відстані (36 мм) на DIN-рейці.

Де застосовується

Захист ланцюгів постійного струму в фотоелектричних системах (сонячні панелі, інвертори).
Комутація та захист акумуляторних батарей, блоків живлення та іншого DC-обладнання.

Технічні особливості

Вимикач виконано за стандартом IEC/EN 60947-2 для постійного струму. Монтаж на DIN-рейку, переріз кабелю, що підключається - до 25 мм² (залежно від клем). Типова помилка: не можна використовувати звичайний AC-автомат у DC-колі - дуга постійного струму гаситься інакше. Цей пристрій спеціально спроектований для DC. Номінальна імпульсна напруга 6 кВ, що забезпечує стійкість до комутаційних перенапруг.
