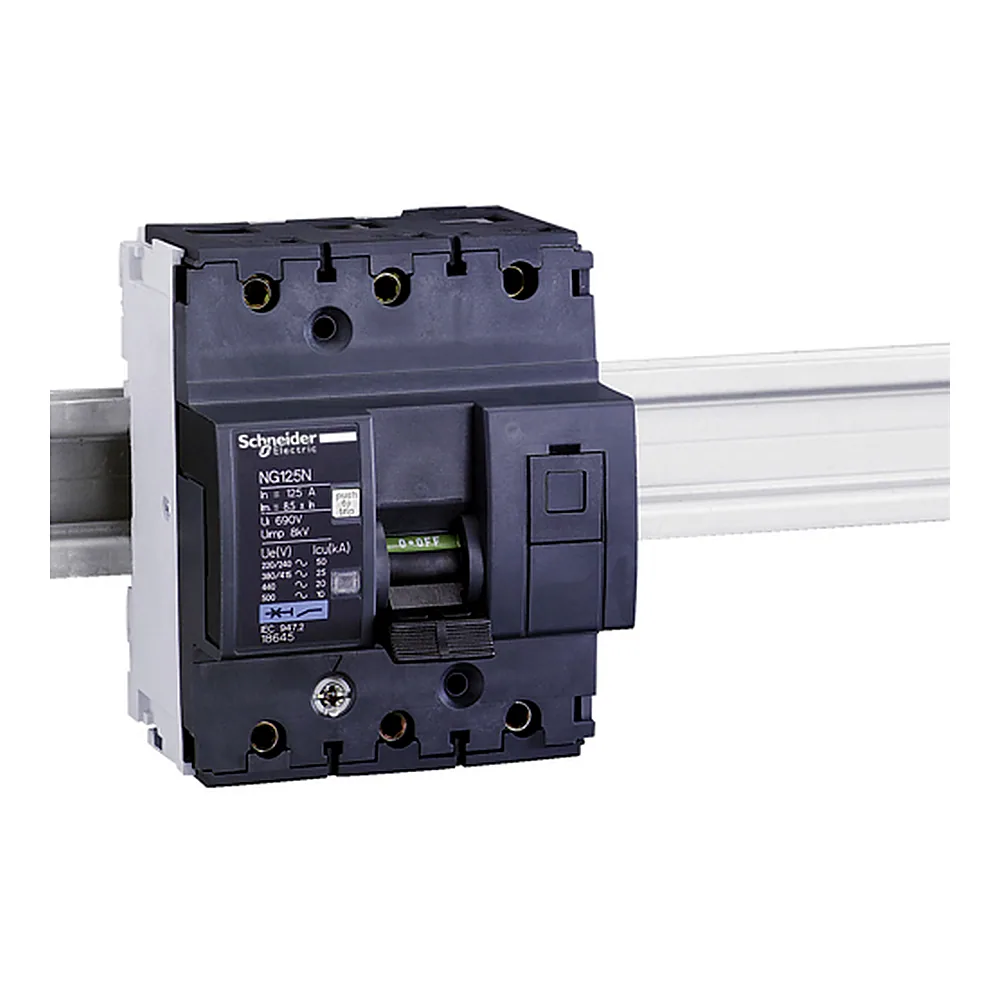

Автоматичний вимикач NG125N 3P B 80 А Schneider Electric 18663

Name: Автоматичний вимикач NG125N 3P B 80 А Schneider Electric 18663
Brand: Schneider Electric
SKU: 00248631
Price: 12356.45 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

12 356⁴⁵ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248631
Виробник: Schneider Electric
Артикул: 18663
Тип виробу: Автоматичний вимикач
Кількість полюсів: 3P
3P
4P
Характеристика спрацьовування: B
B
C(2)
D
Номінальний струм: 80 А
80 А
100 А
125 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 25 кА
Ступінь захисту: IP20
Сумісність: NG125

Усі характеристики

Код	00248631
Виробник	Schneider Electric
Артикул виробника	18663
Висота	103 мм
Відповідність вимогам по ізоляції	Так
Глибина	81 мм
Діапазон робочих температур	-30...+70 °C
Довжина зачистки проводів	20 мм
Електрична зносостійкість	5000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	8 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	9
Кількість полюсів	3P
Код відключаючої здатності	N
Країна виробництва	Франція
Крок	27 мм між фазами
Межа магнітного відключення	4 x In
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання; індикатор УВІМК/ВИМК
Момент затягування	6 Н·м
Напруга ізоляції	690 В
Наявність блокування	Замочний
Номінальна відключаюча здатність при короткому замиканні	25 кА
Номінальна робоча здатність відключення	18,75 кА
Номінальна робоча напруга Ue	≤ 375 В DC, 380...415 В AC, 500 В AC, 220...240 В AC, 440 В AC
Номінальний струм	80 А
Робоче положення	Вертикальний
Сегмент ринку	Малий комерційний, невеликі будівлі
Сертифікація	IEC 60947-2
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20
Ступінь захисту IK	IK05
Сумісність	NG125
Сумісність гребінчастих шин і розподільчих	Ні
Температура зберігання	-40...+70 °C
Тип блокування	Вбудоване блокування
Тип затискачів	Тунельний
Тип керування	Перемикач; ручне випробування на спрацювання
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	B
Частота	50/60 Гц
Ширина	81 мм
Вага	0,72 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач NG125N 3П 80A B від Schneider Electric серії Acti9 - це трифазний модульний автомат, розрахований на номінальний струм 80 А. Він забезпечує захист ліній від перевантажень і коротких замикань у промислових та комерційних мережах змінного струму. Завдяки відключаючій здатності 50 кА витримує серйозні аварійні струми без руйнування.

Переваги

Відключаюча здатність 50 кА - один із найвищих показників у своєму класі, що дозволяє застосовувати автомат у розподільчих щитах із високою потужністю короткого замикання.
Механічна зносостійкість 20 000 циклів - ресурс комутаційних операцій, який гарантує довгу роботу навіть при частих вимкненнях.
Робочий діапазон температур від -30 до +70 °C - підходить для неопалюваних приміщень, вуличних щитів та гарячих цехів.
Характеристика B - спрацьовує при струмах від 3 до 5 номіналів, тобто захищає обладнання з невеликими пусковими струмами (наприклад, освітлення, електроніка).

Де застосовується

У невеликих виробничих лініях, де потрібен захист трифазних двигунів або насосів.
У розподільчих щитах адміністративних будівель, торговельних центрів, офісів - для ввідних груп або ліній із високим навантаженням.

Технічні особливості

Автомат монтується на DIN-рейку шириною 3 модулі (9 модульних відстаней). Номінальна напруга ізоляції 690 В, імпульсна напруга 8 кВ - це відповідає вимогам для мереж із підвищеним рівнем комутаційних перенапруг. Ступінь захисту IP20 забезпечує безпеку при дотику, але автомат не призначений для встановлення під відкритим небом без додаткового корпусу. Характеристика B обрана для захисту ліній із резистивним навантаженням - типова помилка: ставити автомат із характеристикою C там, де потрібна B, і тоді він не відключає коротке замикання достатньо швидко. Розміри корпусу 81×103×81 мм, вага 0,72 кг.

Комплектація

Автомат постачається в одиничній упаковці. Додаткові аксесуари (допоміжні контакти, незалежний розчіплювач) купуються окремо.
