Name: Автоматичний вимикач NG125N 3P D 80 А Schneider Electric 18669
Brand: Schneider Electric
SKU: 00248636
Price: 14713.92 UAH
Availability: PreOrder

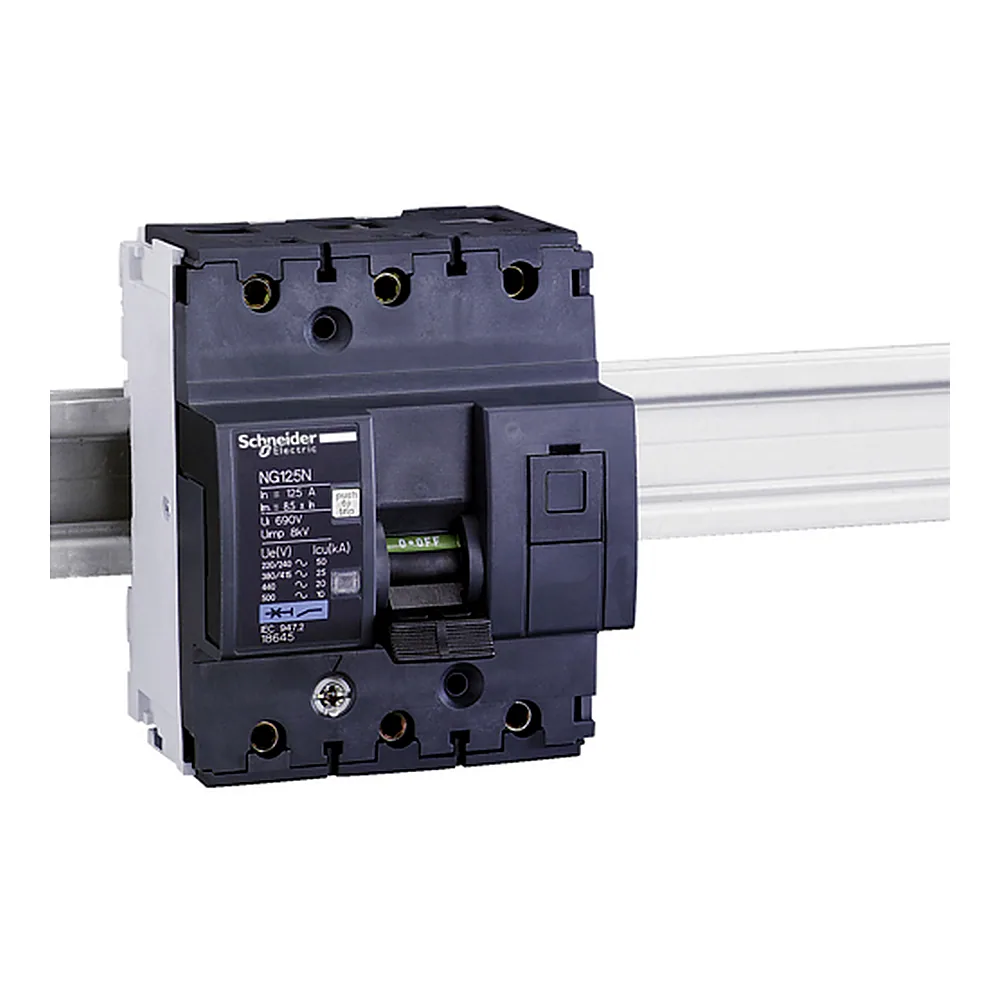

Автоматичний вимикач NG125N 3P D 80 А Schneider Electric 18669

Фото ілюстративне — вигляд товару може відрізнятися.

14 713⁹² ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248636
Виробник: Schneider Electric
Артикул: 18669
Тип виробу: Автоматичний вимикач
Кількість полюсів: 3P
3P
4P
Характеристика спрацьовування: D
B
C(2)
D
Номінальний струм: 80 А
80 А
100 А
125 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 25 кА
Ступінь захисту: IP20
Сумісність: NG125

Усі характеристики

Код	00248636
Виробник	Schneider Electric
Артикул виробника	18669
Висота	103 мм
Відповідність вимогам по ізоляції	Так
Глибина	81 мм
Діапазон робочих температур	-30...+70 °C
Довжина зачистки проводів	20 мм
Електрична зносостійкість	5000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	8 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	9
Кількість полюсів	3P
Код відключаючої здатності	N
Країна виробництва	Франція
Крок	27 мм між фазами
Межа магнітного відключення	12 x In
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання; індикатор УВІМК/ВИМК
Момент затягування	6 Н·м
Напруга ізоляції	690 В
Наявність блокування	Замочний
Номінальна відключаюча здатність при короткому замиканні	25 кА
Номінальна робоча здатність відключення	18,75 кА
Номінальна робоча напруга Ue	≤ 375 В DC, 380...415 В AC, 500 В AC, 220...240 В AC, 440 В AC
Номінальний струм	80 А
Робоче положення	Вертикальний
Сегмент ринку	Малий комерційний, невеликі будівлі
Сертифікація	IEC 60947-2
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20
Ступінь захисту IK	IK05
Сумісність	NG125
Сумісність гребінчастих шин і розподільчих	Ні
Температура зберігання	-40...+70 °C
Тип блокування	Вбудоване блокування
Тип затискачів	Тунельний
Тип керування	Перемикач; ручне випробування на спрацювання
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	D
Частота	50/60 Гц
Ширина	81 мм
Вага	0,72 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач NG125N 3П 80A D від Schneider Electric - це модульний автомат серії Acti9 для трифазних мереж змінного струму. Він розрахований на номінал 80 А і характеристику спрацьовування D, що робить його придатним для навантажень з високими пусковими струмами. Витримує відключаючу здатність 50 кА при короткому замиканні.

Переваги

Висока комутаційна стійкість - механічна зносостійкість 20 000 циклів, електрична - 5 000 циклів. Це ресурс для інтенсивної експлуатації.
Широкий діапазон температур - від -30 до +70 °C. Автомат працює в неопалюваних щитових і на вулиці (за умови додаткового захисту від вологи).
Компактність - ширина 3 модульні відстані (9 модулів загалом), габарити 81×103×81 мм. Не займає зайвого місця на DIN-рейці.
Імпульсна напруга 8 кВ - захист від грозових перенапруг класу IV, що підтверджує надійність ізоляції.

Де застосовується

У промислових розподільчих щитах для захисту двигунів, насосів, компресорів - обладнання з високими пусковими струмами.
У комерційних об'єктах: торговельні центри, склади, офісні будівлі - для групових ліній з потужним споживачем.

Технічні особливості

Автомат NG125N монтується на DIN-рейку. Кількість полюсів - 3P, номінальна напруга 440 В (ізоляція 690 В). Характеристика D означає, що вимикач спрацьовує при струмі 10-20 номіналу - це типова помилка: його плутають із C, але для обладнання з великим пусковим струмом потрібен саме D. Ступінь захисту IP20 - для сухих приміщень, без пилу й води. Артикул 18669.
