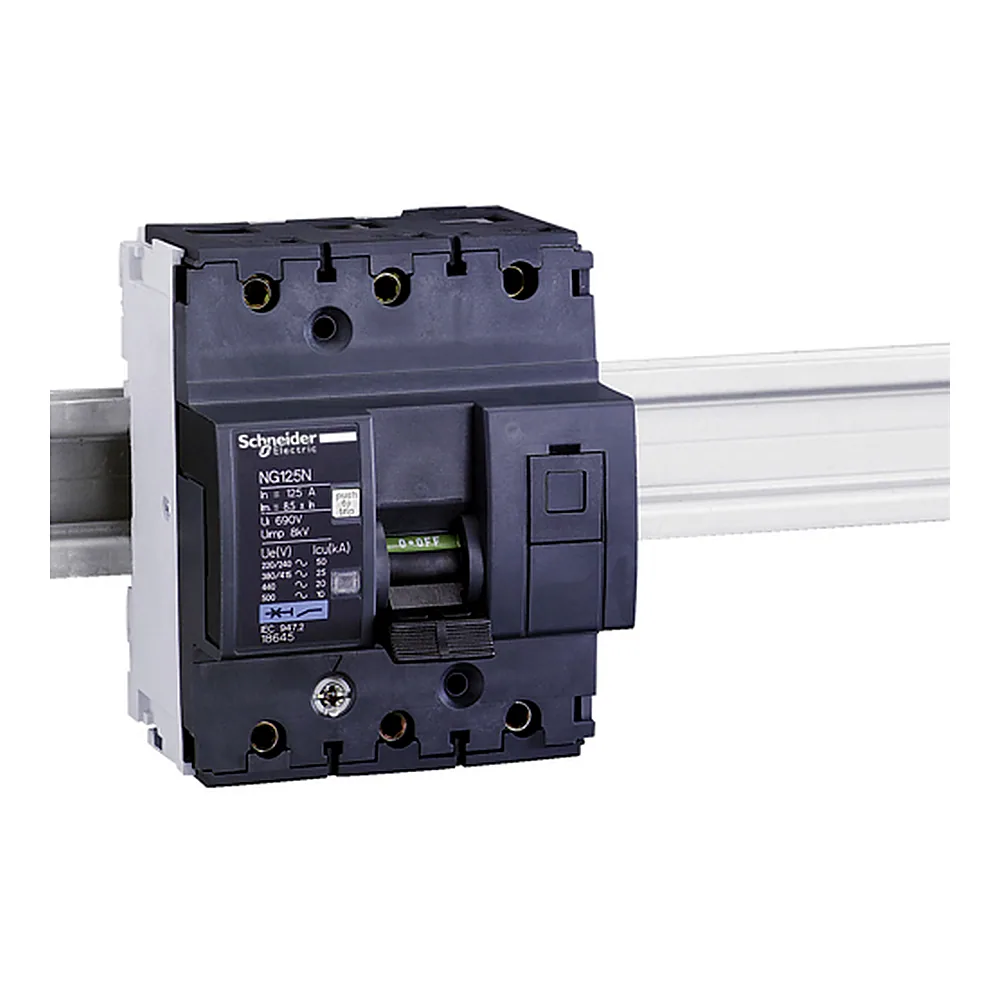

Автоматичний вимикач NG125N 3P D 125 А Schneider Electric 18671

Name: Автоматичний вимикач NG125N 3P D 125 А Schneider Electric 18671
Brand: Schneider Electric
SKU: 00248600
Price: 17228.02 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

17 228⁰² ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248600
Виробник: Schneider Electric
Артикул: 18671
Тип виробу: Автоматичний вимикач
Кількість полюсів: 3P
3P
4P
Характеристика спрацьовування: D
B
C
D
Номінальний струм: 125 А
80 А
100 А
125 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 25 кА
Ступінь захисту: IP20
Сумісність: NG125

Усі характеристики

Код	00248600
Виробник	Schneider Electric
Артикул виробника	18671
Висота	103 мм
Відповідність вимогам по ізоляції	Так
Глибина	81 мм
Діапазон робочих температур	-30...+70 °C
Довжина зачистки проводів	20 мм
Електрична зносостійкість	5000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	8 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	9
Кількість полюсів	3P
Код відключаючої здатності	N
Країна виробництва	Франція
Крок	27 мм між фазами
Межа магнітного відключення	12 x In
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання; індикатор УВІМК/ВИМК
Момент затягування	6 Н·м
Напруга ізоляції	690 В
Наявність блокування	Замочний
Номінальна відключаюча здатність при короткому замиканні	25 кА
Номінальна робоча здатність відключення	18,75 кА
Номінальна робоча напруга Ue	≤ 375 В DC, 380...415 В AC, 500 В AC, 220...240 В AC, 440 В AC
Номінальний струм	125 А
Робоче положення	Вертикальний
Сегмент ринку	Малий комерційний
Сертифікація	IEC 60947-2
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20
Ступінь захисту IK	IK05
Сумісність	NG125
Сумісність гребінчастих шин і розподільчих	Ні
Температура зберігання	-40...+70 °C
Тип блокування	Вбудоване блокування
Тип затискачів	Тунельний
Тип керування	Перемикач; ручне випробування на спрацювання
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	D
Частота	50/60 Гц
Ширина	81 мм
Вага	0,72 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач NG125N 3П 125A D (Schneider Electric, артикул 18671) - це трифазний модульний автомат серії Acti9, розрахований на струм 125 А. Він забезпечує захист ліній від коротких замикань і перевантажень у мережах змінного струму до 440 В. Головна перевага - відключаюча здатність 50 кА, яка дозволяє використовувати його на ввідних щитах із високими струмами КЗ.

Переваги

Висока відключаюча здатність 50 кА - автомат витримує важкі аварійні режими, не руйнуючись. Підходить для промислових об'єктів із потужними трансформаторами.
Температурний діапазон -30…+70 °C - працює в неопалюваних приміщеннях, на вулиці в шафах із підігрівом або без нього.
Механічна зносостійкість 20 000 циклів - ресурс комутаційних операцій у кілька разів перевищує стандартні 10 000. Для об'єктів із частими вмиканнями-вимиканнями це суттєва економія.
Характеристика D - спрацьовує при струмах 10-20·Iн. Запобігає хибним відключенням при запуску двигунів, трансформаторів, компресорів.

Де застосовується

Ввідно-розподільні щити багатоквартирних будинків і котеджів - як ввідний автомат або захист лінії до 125 А.
Промислові об'єкти: цехи, склади, виробничі лінії - для захисту силових шаф і двигунів.

Технічні особливості

Автомат монтується на DIN-рейку (ширина 3 модульні відстані, 54 мм). Напруга ізоляції 690 В, імпульсна напруга 8 кВ - це дозволяє використовувати його в системах із підвищеними вимогами до ізоляції. Зверніть увагу на переріз кабелю: для 125 А рекомендований мідний кабель 35-50 мм². Момент затяжки контактів - 3,5 Н·м (затягувати динамометричною викруткою, інакше перегрів з'єднання). Ступінь захисту IP20 - тільки для сухих приміщень, у вологих зонах необхідний додатковий щит.
