Автоматичний вимикач NG125L 2P 16 А MA Schneider Electric 18872

Name: Автоматичний вимикач NG125L 2P 16 А MA Schneider Electric 18872
Brand: Schneider Electric
SKU: 00248767
Price: 26184.92 UAH
Availability: PreOrder

Код товару:

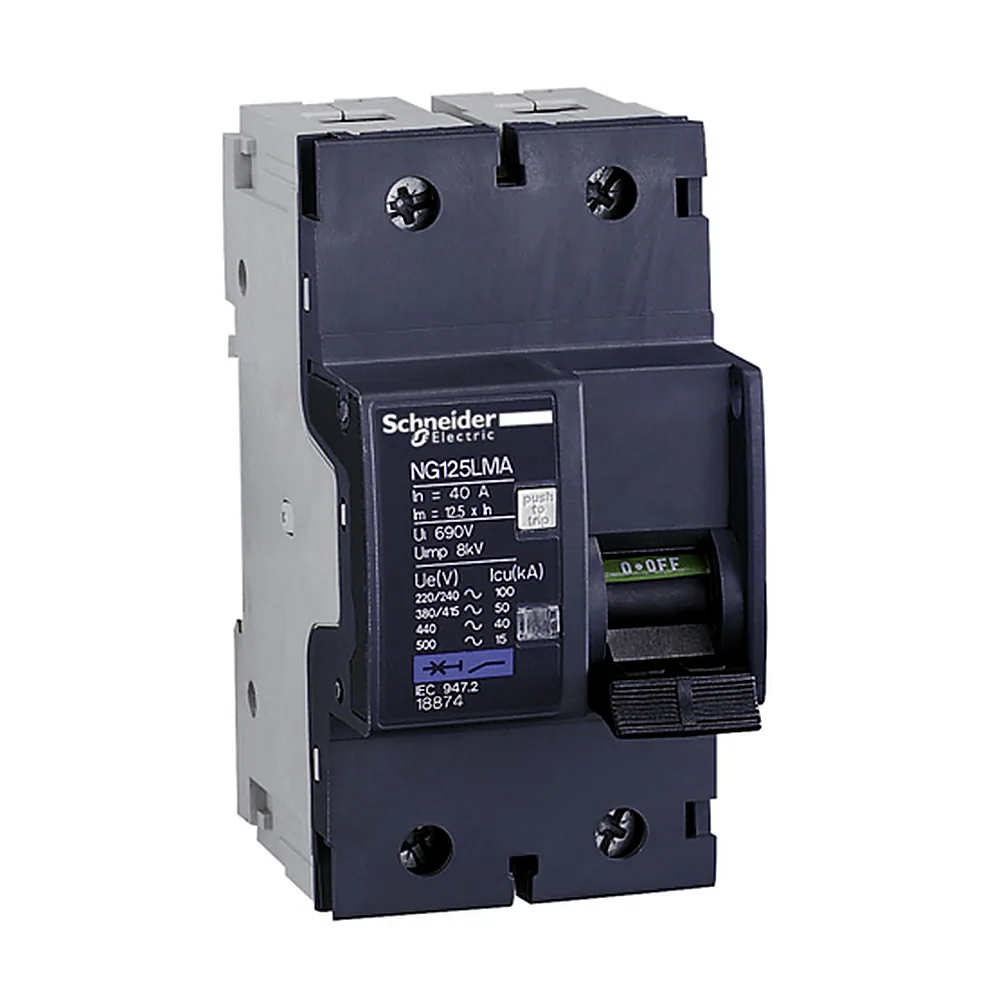

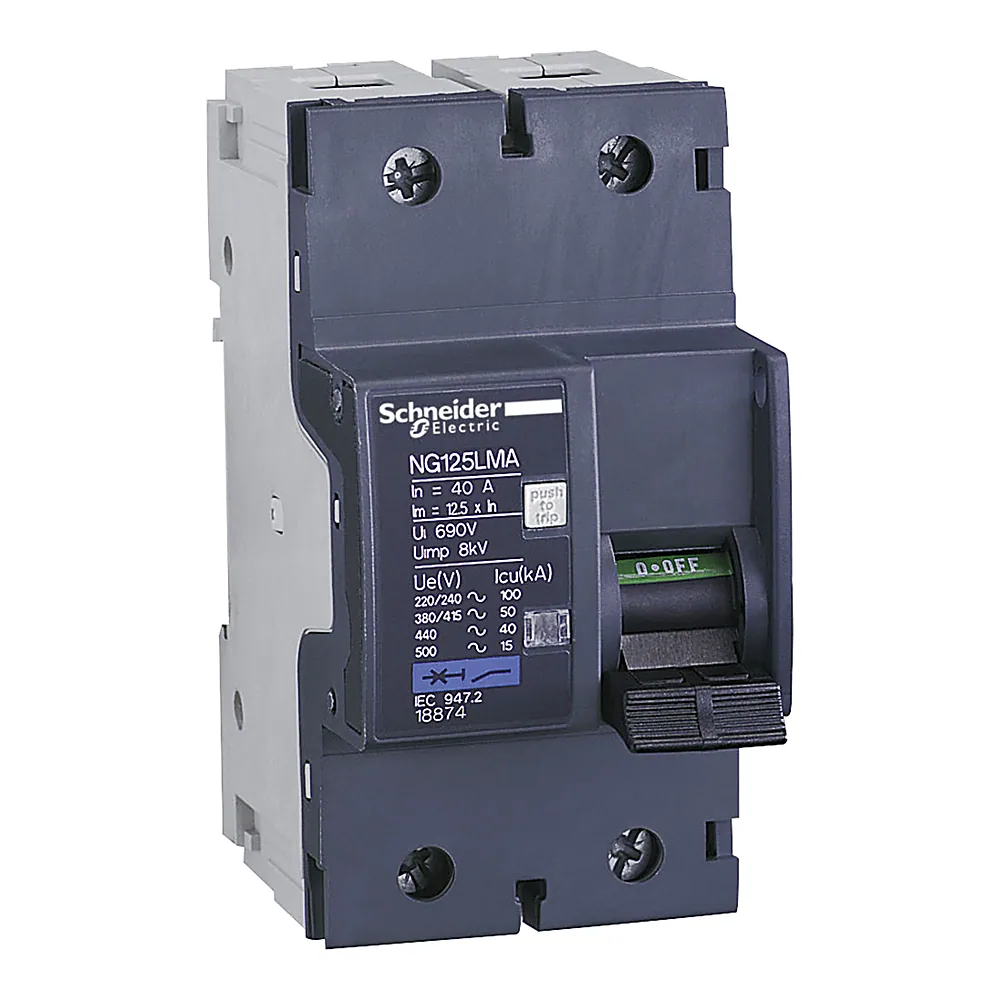

Фото ілюстративне — вигляд товару може відрізнятися.

26 184⁹² ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Інструкція · 394 КБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248767
Виробник: Schneider Electric
Артикул: 18872
Тип виробу: Автоматичний вимикач
Кількість полюсів: 2P
2P
3P
Характеристика спрацьовування: MA
B(264)
C(498)
D(167)
K(18)
MA(32)
Z(51)
Номінальний струм: 16 А
4 А
6,3 А
10 А
16 А
25 А
40 А
80 А
Тип струму: AC
Номінальна відключаюча здатність при короткому замиканні: 50 кА
Ступінь захисту: IP20
Сумісність: NG125

Усі характеристики

Код	00248767
Виробник	Schneider Electric
Артикул виробника	18872
Висота	103 мм
Відповідність вимогам по ізоляції	Так
Глибина	81 мм
Діапазон робочих температур	-30...+70 °C
Довжина зачистки проводів	20 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	8 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	6
Кількість полюсів	2P
Код відключаючої здатності	L
Країна виробництва	Франція
Крок	27 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	12 x In
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання; індикатор УВІМК/ВИМК
Момент затягування	3,5 Н·м
Напруга ізоляції	690 В
Наявність блокування	Замочний
Номінальна відключаюча здатність при короткому замиканні	50 кА
Номінальна робоча здатність відключення	37,5 кА
Номінальна робоча напруга Ue	380...415 В AC, 500 В AC, 220...240 В AC, 440 В AC
Номінальний струм	16 А
Сегмент ринку	Малий комерційний, невеликі будівлі
Сертифікація	IEC 60947-2
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20
Ступінь захисту IK	IK05
Сумісність	NG125
Сумісність гребінчастих шин і розподільчих	Так
Температура зберігання	-40...+70 °C
Тип блокування	Вбудоване блокування
Тип затискачів	Тунельний
Тип керування	Перемикач; ручне випробування на спрацювання
Тип монтажу	DIN-рейка
Тип розчіплювача	Магнітний
Тип струму	AC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	MA
Частота	50/60 Гц
Ширина	54 мм
Вага	0,48 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач NG125L 2П 16A MA від Schneider Electric серії Acti9 - це модульний автомат із характеристикою MA, призначений для захисту ліній змінного струму. Його головна особливість - відключення без теплового захисту, що робить його вибором для кіл із двигунами та іншими індуктивними навантаженнями. Витримує струми короткого замикання до 15 кА, що підходить для об'єктів із високими струмами КЗ.

Переваги

Характеристика MA - спрацьовує лише на коротке замикання, без теплової затримки. Це дає змогу використовувати автомат у колах із пусковими струмами, де звичайний автомат із характеристикою C чи D міг би хибно відключитися.
Відключаюча здатність 15 кА - забезпечує надійне вимкнення навіть при сильних аварійних струмах. Це важливо для промислових мереж та об'єктів із потужними трансформаторами.
Механічна зносостійкість 20 000 циклів - автомат розрахований на тривалий термін експлуатації без заміни. Електрична зносостійкість 10 000 циклів підтверджує стабільність контактів.
Двополюсне виконання (2P) - комутує обидва проводи фази та нуля. Це зручно для однофазних кіл 220 В, де потрібен повний захист.
Ширина 2 модулі - компактний розмір дозволяє розмістити автомат у стандартному щитку на DIN-рейку.

Де застосовується

У побутових щитках для захисту ліній насосів, компресорів, вентиляторів - там, де є двигуни з великими пусковими струмами.
На промислових об'єктах, у розподільчих шафах для керування двигунами та іншим індуктивним обладнанням. Характеристика MA вимагає обов'язкового встановлення теплового реле окремо.

Технічні особливості

Автомат NG125L 2П 16A MA розрахований на номінальну напругу 440 В змінного струму, ізоляція витримує 690 В. Імпульсна напруга 8 кВ гарантує стійкість до перенапруг. Діапазон робочих температур від -30 до +70 °C дозволяє встановлювати його в неопалюваних приміщеннях. Ступінь захисту IP20 - для сухих приміщень. Важливий нюанс: характеристика MA не має теплового захисту, тому при виборі такого автомата для лінії двигуна обов'язково доповнюйте його тепловим реле або автоматичним вимикачем із тепловим захистом. Типова помилка - використовувати MA як звичайний автомат без окремого захисту від перевантаження. Монтаж на DIN-рейку, ширина 2 модулі - стандартне встановлення. Артикул 18872.
