Автоматичний вимикач NG125L 2P 6,3 А MA Schneider Electric 18869

Name: Автоматичний вимикач NG125L 2P 6,3 А MA Schneider Electric 18869
Brand: Schneider Electric
SKU: 00248766
Price: 24071.43 UAH
Availability: PreOrder

Код товару:

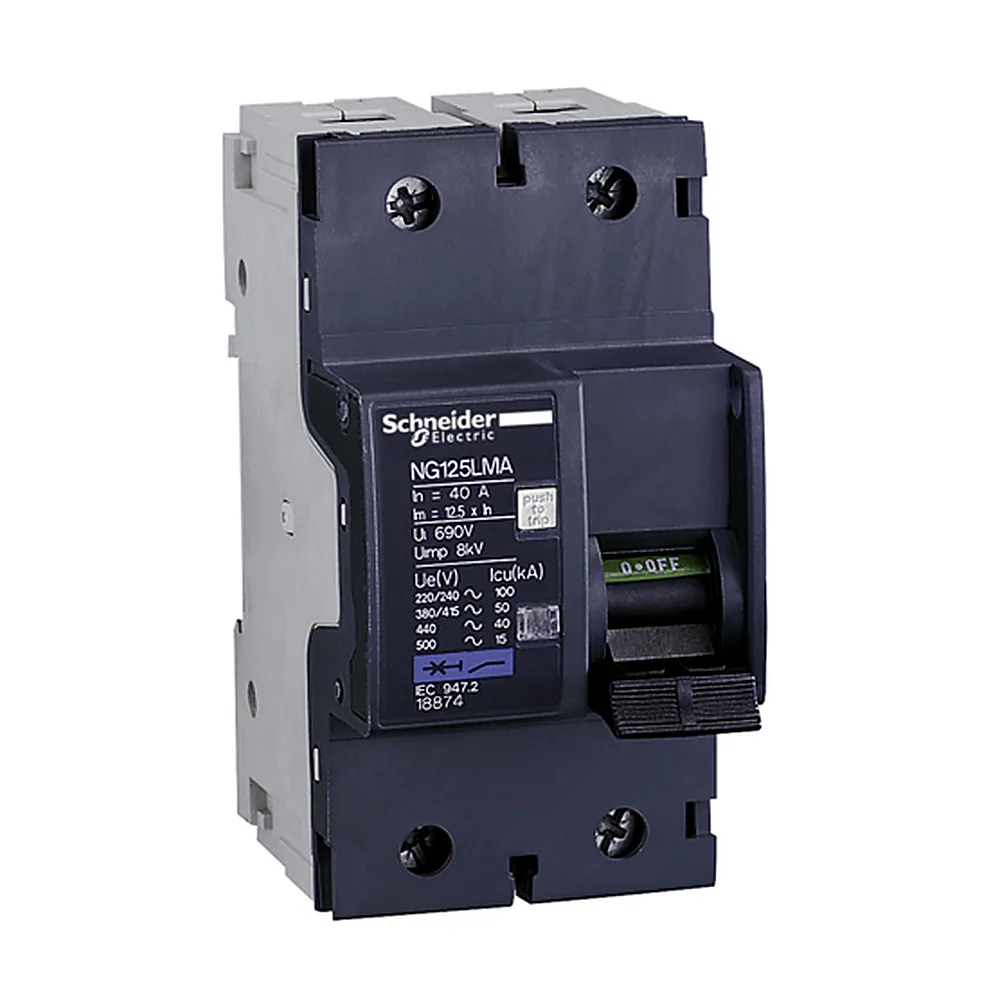

Фото ілюстративне — вигляд товару може відрізнятися.

24 071⁴³ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Інструкція · 394 КБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248766
Виробник: Schneider Electric
Артикул: 18869
Тип виробу: Автоматичний вимикач
Кількість полюсів: 2P
2P
3P
Характеристика спрацьовування: MA
B(264)
C(498)
D(167)
K(18)
MA(32)
Z(51)
Номінальний струм: 6,3 А
4 А
6,3 А
10 А
16 А
25 А
40 А
80 А
Тип струму: AC
Номінальна відключаюча здатність при короткому замиканні: 50 кА
Ступінь захисту: IP20
Сумісність: NG125

Усі характеристики

Код	00248766
Виробник	Schneider Electric
Артикул виробника	18869
Висота	103 мм
Відповідність вимогам по ізоляції	Так
Глибина	81 мм
Діапазон робочих температур	-30...+70 °C
Довжина зачистки проводів	20 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	8 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	6
Кількість полюсів	2P
Код відключаючої здатності	L
Країна виробництва	Франція
Крок	27 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	12 x In
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання; індикатор УВІМК/ВИМК
Момент затягування	3,5 Н·м
Напруга ізоляції	690 В
Наявність блокування	Замочний
Номінальна відключаюча здатність при короткому замиканні	50 кА
Номінальна робоча здатність відключення	37,5 кА
Номінальна робоча напруга Ue	380...415 В AC, 500 В AC, 220...240 В AC, 440 В AC
Номінальний струм	6,3 А
Сегмент ринку	Малий комерційний, невеликі будівлі
Сертифікація	IEC 60947-2
Спосіб кріплення	Затисканням
Ступінь забруднення	3
Ступінь захисту	IP20
Ступінь захисту IK	IK05
Сумісність	NG125
Сумісність гребінчастих шин і розподільчих	Так
Температура зберігання	-40...+70 °C
Тип блокування	Вбудоване блокування
Тип затискачів	Тунельний
Тип керування	Перемикач; ручне випробування на спрацювання
Тип монтажу	DIN-рейка
Тип розчіплювача	Магнітний
Тип струму	AC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	MA
Частота	50/60 Гц
Ширина	54 мм
Вага	0,48 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач Schneider Electric NG125L 2П 6,3A MA - це двополюсний модульний автомат серії Acti9, призначений для захисту ліній змінного струму. Головна особливість моделі - характеристика спрацьовування MA, яка не має теплового розчеплювача, а реагує лише на струми короткого замикання. Це робить його спеціалізованим рішенням для захисту двигунів та інших індуктивних навантажень.

Переваги

Характеристика MA - відсутність теплового захисту дозволяє використовувати автомат у колах з високими пусковими струмами, не викликаючи хибних відключень. Підходить лише для ланцюгів, де захист від перевантаження забезпечується окремо.
Відключаюча здатність 15 кА - при короткому замиканні автомат гарантовано розриває ланцюг із струмом до 15 кА, що відповідає вимогам для промислових об'єктів із потужними трансформаторами.
Електрична зносостійкість 10 000 циклів - ресурс комутацій під навантаженням дозволяє експлуатувати вимикач у системах з частими вмиканнями-вимиканнями, наприклад, у керуванні двигунами.
Робочий діапазон температур -30…+70 °C - автомат зберігає працездатність в неопалюваних приміщеннях та на відкритих щитах.
Компактний корпус 2 модулі - ширина 54 мм дозволяє економити місце на DIN-рейці, що важливо при обмеженому просторі в щиті.

Де застосовується

У побутових щитах для захисту окремих ліній електродвигунів (насоси, вентилятори, компресори) - за умови, що тепловий захист реалізовано в самому двигуні або через теплове реле.
На промислових об'єктах, де потрібна селективність з іншими апаратами захисту, а також у розподільчих шафах для керування пускачами.

Технічні особливості

Для монтажу використовуйте стандартну DIN-рейку 35 мм. Автомат має 2 полюси з номінальним струмом 6,3 А та характеристикою спрацьовування MA. Номінальна напруга - 440 В, напруга ізоляції - 690 В, імпульсна напруга - 8 кВ. Тип струму - змінний (AC). Ступінь захисту корпусу - IP20, що дозволяє встановлення лише в закритих щитах. Важливо: через відсутність теплового захисту цей автомат не підходить для загального захисту кабельних ліній - помилка вибору призведе до перегріву проводу без спрацьовування автомата. Для захисту проводки потрібен автомат з характеристикою B, C або D.
