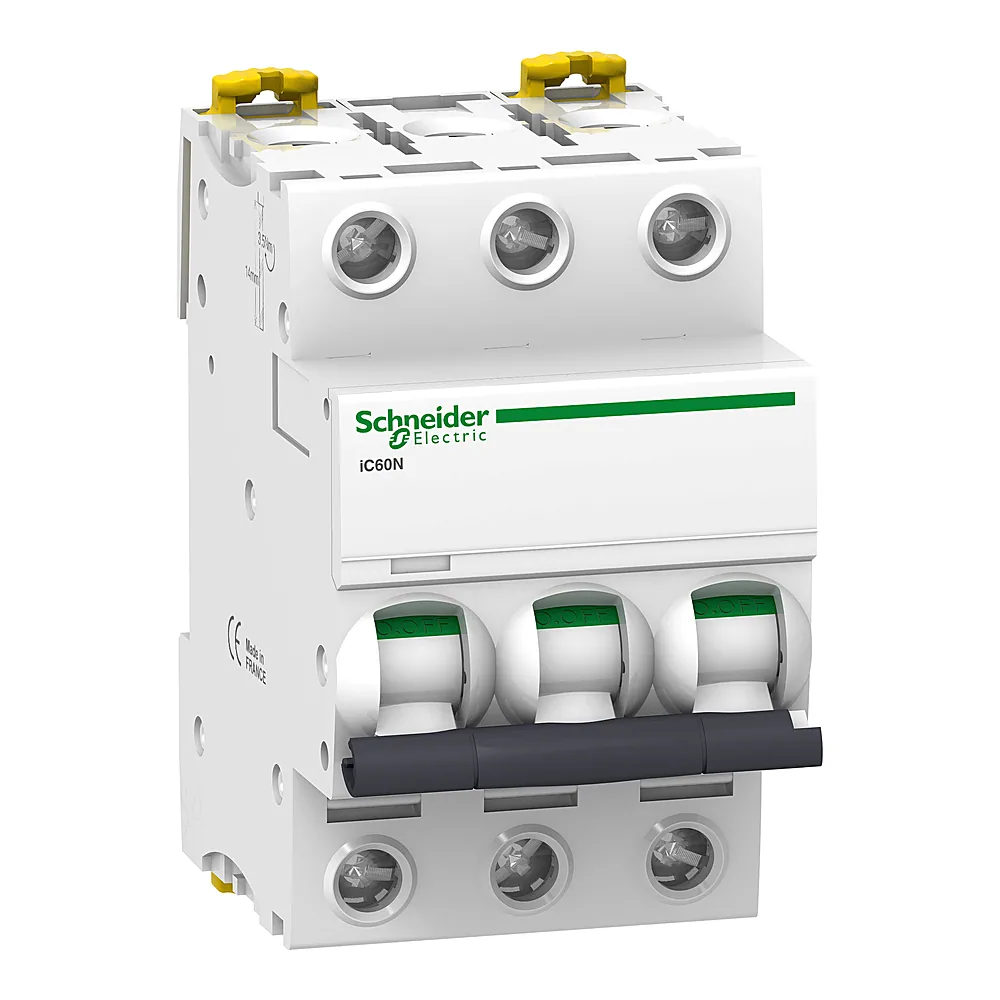

Автоматичний вимикач iC60N 3P C 13 А Schneider Electric A9F74313

Name: Автоматичний вимикач iC60N 3P C 13 А Schneider Electric A9F74313
Brand: Schneider Electric
SKU: 00248493
Price: 2149.06 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

2 149⁰⁶ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248493
Виробник: Schneider Electric
Артикул: A9F74313
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 3P
2P
3P
Характеристика спрацьовування: C
B(111)
C(173)
D(101)
K(18)
Z(51)
Номінальний струм: 13 А
0,5 А
1 А
2 А
3 А
4 А
6 А
10 А
13 А
16 А
20 А
25 А
32 А
40 А
50 А
63 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 6 кА
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00248493
Виробник	Schneider Electric
Артикул виробника	A9F74313
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	6,9 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	6
Кількість полюсів	3P
Клас обмеження за енергією	3
Код відключаючої здатності	N
Колір	Білий
Країна виробництва	Франція
Крок	18 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	8 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	2 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	6 кА
Номінальна робоча здатність відключення	15 кА 75 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 7,5 кА 75 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц; 4,5 кА 75 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц; 15 кА 75 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 7,5 кА 75 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц; 4,5 кА 75 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц; 27 кА 75 % відповідно до МЕК 60947-2 - 12...133 В змінний струм 50/60 Гц; 27 кА 75 % відповідно до EN 60947-2 - 12...133 В змінний струм 50/60 Гц; 6000 А 100 % відповідно до EN 60898-1 - 400 В змінний струм 50/60 Гц; 6000 А 100 % відповідно до МЕК 60898-1 - 400 В змінний струм 50/60 Гц; 10 кА 100 % відповідно до МЕК 60947-2 - 125...180 В ПОСТІЙНИЙ СТРУМ; 10 кА 100 % відповідно до EN 60947-2 - 125...180 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	220...240 В AC, 400 В AC, 380...415 В AC, 440 В AC, 12...133 В AC, 125...180 В DC
Номінальний струм	13 А
Розсіювана потужність на полюс	2,3 Вт
Сегмент ринку	Малий комерційний
Сертифікація	EN 60898-1; IEC 60898-1; EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	C
Частота	50/60 Гц
Ширина	54 мм
Вага	0,375 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач iC60N 3P 13A C від Schneider Electric - це модульний автомат для постійного струму, розрахований на номінал 13 А. Він належить до серії Acti9 і призначений для захисту ланцюгів постійної напруги до 180 В. Трифазне виконання 3P дозволяє комутувати одразу три полюси, що зручно для промислових шаф і об'єктів з DC-живленням.

Переваги

Відключаюча здатність 10 кА - автомат упевнено розриває струми короткого замикання в мережах постійного струму, не руйнуючи контактну групу.
Механічна зносостійкість 20 000 циклів - ресурсу вистачає на роки експлуатації навіть за частих ручних вмикань.
Електрична зносостійкість 10 000 циклів - розраховано на реальні навантаження, а не на лабораторні умови.
Робочий діапазон від -35 до +70 °C - підходить для неопалюваних приміщень і вуличних щитів.
Габарити 54×85×78,5 мм - стандартні 3 модулі по 18 мм, стає в будь-який щиток без зайвого місця.

Де застосовується

У побутових щитках для захисту ланцюгів постійного струму: сонячні панелі, акумуляторні батареї, інвертори.
На об'єктах промисловості та в комерційній нерухомості для комутації DC-шин і контрольних кіл.

Технічні особливості

Автомат розрахований на постійний струм, тому змінну напругу 230/400 В він комутує, але номінальні параметри вказані саме для DC. Номінальна напруга ізоляції - 500 В, імпульсна стійкість - 6 кВ. Характеристика спрацьовування C означає, що тепловий розчіплювач спрацьовує при перевантаженні, а електромагнітний - при струмах 5-10 від номіналу. Монтаж на DIN-рейку стандартний, ширина - 3 модульні відстані. Ступінь захисту IP20 - для встановлення всередину щита, без винесення на вулицю. Зверніть увагу: для DC-мереж важливо перевіряти полярність підключення, бо автомат має напрямок струму, вказаний на корпусі. Якщо переплутати плюс і мінус, захист може не спрацювати в потрібний момент.
