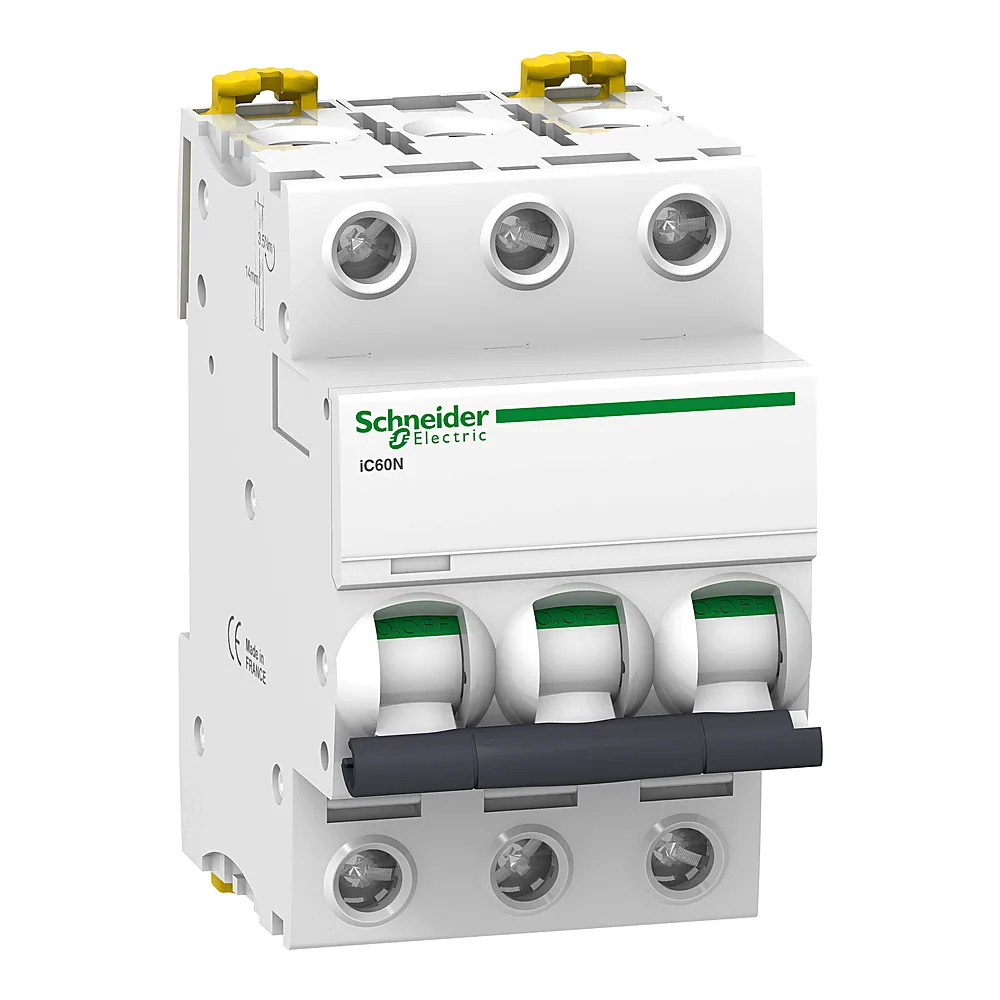

Автоматичний вимикач iC60N 3P C 2 А 6 кА Schneider Electric A9F74302

Name: Автоматичний вимикач iC60N 3P C 2 А 6 кА Schneider Electric A9F74302
Brand: Schneider Electric
SKU: 00079881
Price: 1993.06 UAH
Availability: InStock

Код товару:

1 993⁰⁶ ₴шт

Купити

Порівняти

Під замовлення 9 шт·доставка 3–7 днівПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: відправляємо після надходження на наш склад (3–7 днів).

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Каталог · 46,4 МБ

Основні характеристики

Код товару: 79881
Виробник: Schneider Electric
Артикул: A9F74302
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 3P
1P
2P
3P
4P
Характеристика спрацьовування: C
B
C
D
Номінальний струм: 2 А
0,5 А
1 А
2 А
3 А
4 А
6 А
10 А
13 А
16 А
20 А
25 А
32 А
40 А
50 А
63 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 6 кА
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00079881
Виробник	Schneider Electric
Артикул виробника	A9F74302
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	5,7 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	6
Кількість полюсів	3P
Клас обмеження за енергією	3
Код відключаючої здатності	N
Колір	Білий
Країна виробництва	Франція
Крок	18 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	8 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	2 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	6 кА
Номінальна робоча здатність відключення	50 кА 100 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 50 кА 100 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 50 кА 100 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц; 25 кА 100 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц; 50 кА 100 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц; 25 кА 100 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц; 50 кА 100 % відповідно до МЕК 60947-2 - 12...133 В змінний струм 50/60 Гц; 50 кА 100 % відповідно до EN 60947-2 - 12...133 В змінний струм 50/60 Гц; 6000 А 100 % відповідно до EN 60898-1 - 400 В змінний струм 50/60 Гц; 6000 А 100 % відповідно до МЕК 60898-1 - 400 В змінний струм 50/60 Гц; 10 кА 100 % відповідно до МЕК 60947-2 - 125...180 В ПОСТІЙНИЙ СТРУМ; 10 кА 100 % відповідно до EN 60947-2 - 125...180 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	220...240 В AC, 400 В AC, 380...415 В AC, 440 В AC, 12...133 В AC, 125...180 В DC
Номінальний струм	2 А
Розсіювана потужність на полюс	1,9 Вт
Сегмент ринку	Малий комерційний
Сертифікація	NF
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	C
Частота	50/60 Гц
Ширина	54 мм
Вага	0,375 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач Schneider Electric iC60N 3P 2A C 6kA A9F74302 - трифазний модульний автомат для захисту ліній з номіналом 2 А. Він витримує струми короткого замикання до 6 кА за IEC 60898 і до 50 кА за IEC 60947-2 при 400 В.

Переваги

Термомагнітний розчіплювач - спрацьовує і від перевантаження (тепловий захист), і від короткого замикання (магнітний). Характеристика C: магнітний відсік регулюється в діапазоні 8×In ±20 %.
Компактне виконання - займає всього 3 модулі по 18 мм (54 мм ширини). Підходить для будь-якого щита з DIN-рейкою 35 мм.
Висока комутаційна зносостійкість - 20000 циклів механічних і 10000 електричних. Ресурс, що дозволяє не думати про заміну роками.
Робочий діапазон температур від -35 до +70 °C. Встановлюйте в неопалюваних приміщеннях - автомат працюватиме стабільно.

Де застосовується

У розподільчих щитах житлових будинків - для захисту малопотужних трифазних споживачів: освітлення, систем автоматики, контролерів.
На промислових об'єктах - у шафах керування для захисту ліній вимірювальних приладів, реле, сигналізації.

Технічні особливості

Вимикач відповідає стандартам IEC 60898 і IEC 60947-2. Клеми дозволяють підключення провідників перерізом до 25 мм² жорсткого і до 16 мм² гнучкого кабелю. Момент затягування - 2-2 Н·м, зачистка ізоляції - 14 мм. Монтаж на DIN-рейку, фіксація надійна, без люфту. Ступінь захисту IP20, категорія перенапруги 4, клас обмеження енергії 3. Номінальна імпульсна напруга, що витримується - 6 кВ, напруга ізоляції - 500 В. Індикатор спрацювання дає змогу візуально визначити стан контактів.

Комплектація

Автоматичний вимикач поставляється в одиничній упаковці. Можлива додаткова комплектація аксесуарами серії Acti9 iC60 (допоміжні контакти, незалежні розчіплювачі тощо).
