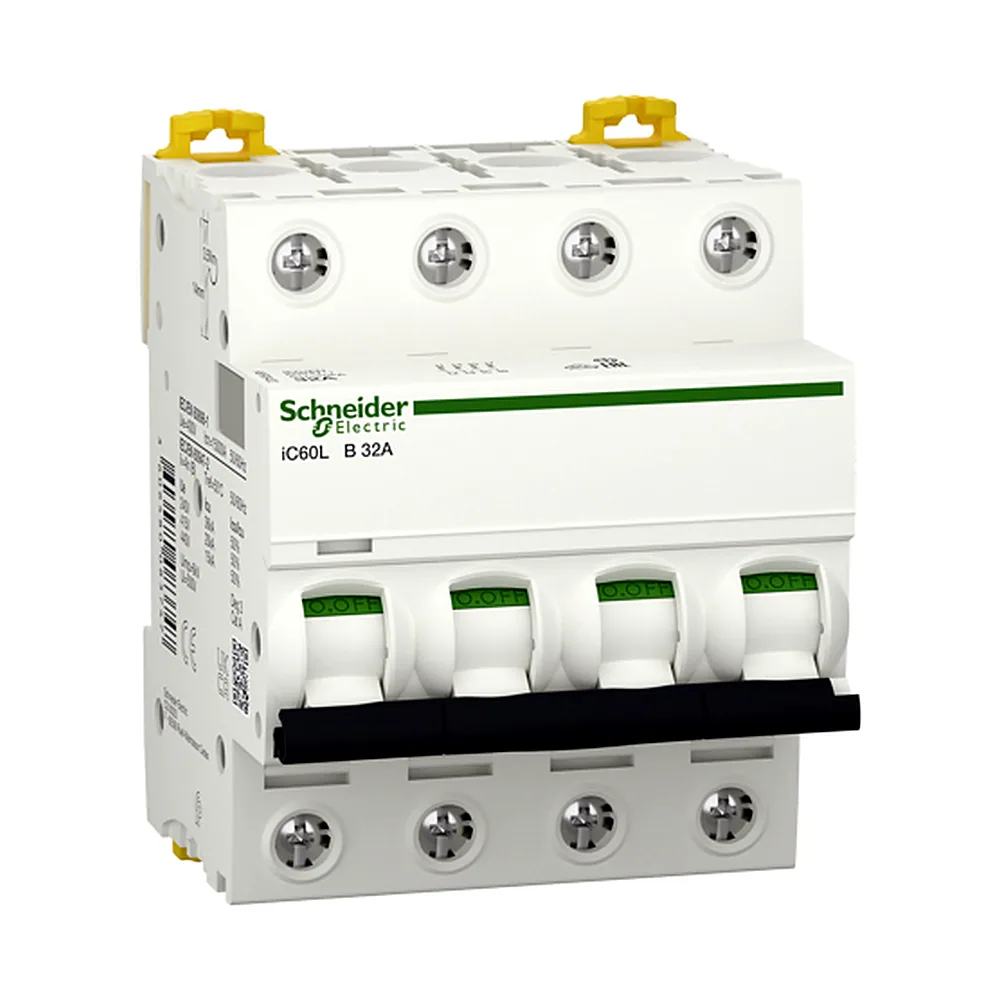

Автоматичний вимикач iC60L 4P B 32 А Schneider Electric A9F93432

Name: Автоматичний вимикач iC60L 4P B 32 А Schneider Electric A9F93432
Brand: Schneider Electric
SKU: 00248572
Price: 6810.34 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

6 810³⁴ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248572
Виробник: Schneider Electric
Артикул: A9F93432
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 4P
1P(25)
2P(27)
3P(29)
4P(30)
Характеристика спрацьовування: B
B
C
K
Z
Номінальний струм: 32 А
32 А
40 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 15000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 70 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 36 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на <= 250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00248572
Виробник	Schneider Electric
Артикул виробника	A9F93432
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	8,4 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	8
Кількість полюсів	4P
Клас обмеження за енергією	3
Код відключаючої здатності	L
Колір	Білий
Країна виробництва	Франція
Крок	18 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	4 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	3,5 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	15000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 70 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 36 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на <= 250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Номінальна робоча здатність відключення	18 кА 50 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 10 кА 50 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц; 7,5 кА 50 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц; 18 кА 50 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 10 кА 50 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц; 7,5 кА 50 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц; 35 кА 50 % відповідно до EN 60947-2 - 12...133 В змінний струм 50/60 Гц; 35 кА 50 % відповідно до МЕК 60947-2 - 12...133 В змінний струм 50/60 Гц; 7500 А 50 % відповідно до EN 60898-1 - 400 В змінний струм 50/60 Гц; 7500 А 50 % відповідно до МЕК 60898-1 - 400 В змінний струм 50/60 Гц; 20 кА 100 % відповідно до EN 60947-2 - 180...250 В ПОСТІЙНИЙ СТРУМ; 20 кА 100 % відповідно до МЕК 60947-2 - 180...250 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	220...240 В AC, 400 В AC, 380...415 В AC, 440 В AC, 12...133 В AC, 180...250 В DC
Номінальний струм	32 А
Розсіювана потужність на полюс	2,8 Вт
Сегмент ринку	Житловий, малий комерційний
Сертифікація	EN 60898-1; IEC 60898-1; EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	B
Частота	50/60 Гц
Ширина	72 мм
Вага	0,5 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач iC60L 4P 32A B від Schneider Electric - це модульний апарат серії Acti9, розрахований на роботу в ланцюгах постійного струму. Він займає 4 модулі на DIN-рейці та забезпечує захист лінії з номіналом 32 ампери. Корпус білого кольору має ступінь захисту IP20, що дозволяє встановлювати його в закритих щитах.

Переваги

Відключаюча здатність 20 кА - автомат упевнено розриває ланцюг навіть при серйозних коротких замиканнях, не руйнуючись сам.
Механічна зносостійкість 20000 циклів - ресурс роботи механізму розрахований на довгі роки експлуатації.
Електрична зносостійкість 10000 циклів - комутаційний ресурс під навантаженням, що підтверджує надійність контактної групи.
Робочий діапазон температур від -35 до +70 °C - апарат можна ставити в неопалюваних приміщеннях та на вуличних щитах.

Де застосовується

У приватному будівництві для захисту ліній постійного струму: сонячні панелі, акумуляторні батареї, інверторне обладнання.
На промислових об'єктах та в комерційній нерухомості, де потрібна комутація DC-ланцюгів з напругою до 250 В.

Технічні особливості

Вимикач розрахований на напругу 180-250 В постійного струму, ізоляція витримує 500 В. Номінальна імпульсна напруга 6 кВ, що відповідає вимогам для обладнання категорії IV. Характеристика спрацьовування B означає, що електромагнітний розчіплювач спрацьовує при струмі 3-5 номіналів, тому автомат підходить для активних навантажень без значних пускових струмів.

Монтаж проводиться на стандартну DIN-рейку. Габаритні розміри 72×85×78,5 мм, вага 0,5 кг. При встановленні зверніть увагу на момент затягування гвинтів: перетягування може деформувати корпус, а недотягнутий контакт дасть нагрів. Для провідників перерізом до 25 мм² затягуйте з зусиллям 2-3 Нм, якщо інше не вказано в інструкції.

Артикул A9F93432. Це оригінальний виріб Schneider Electric, що підтверджується маркуванням на корпусі та пакуванні.
