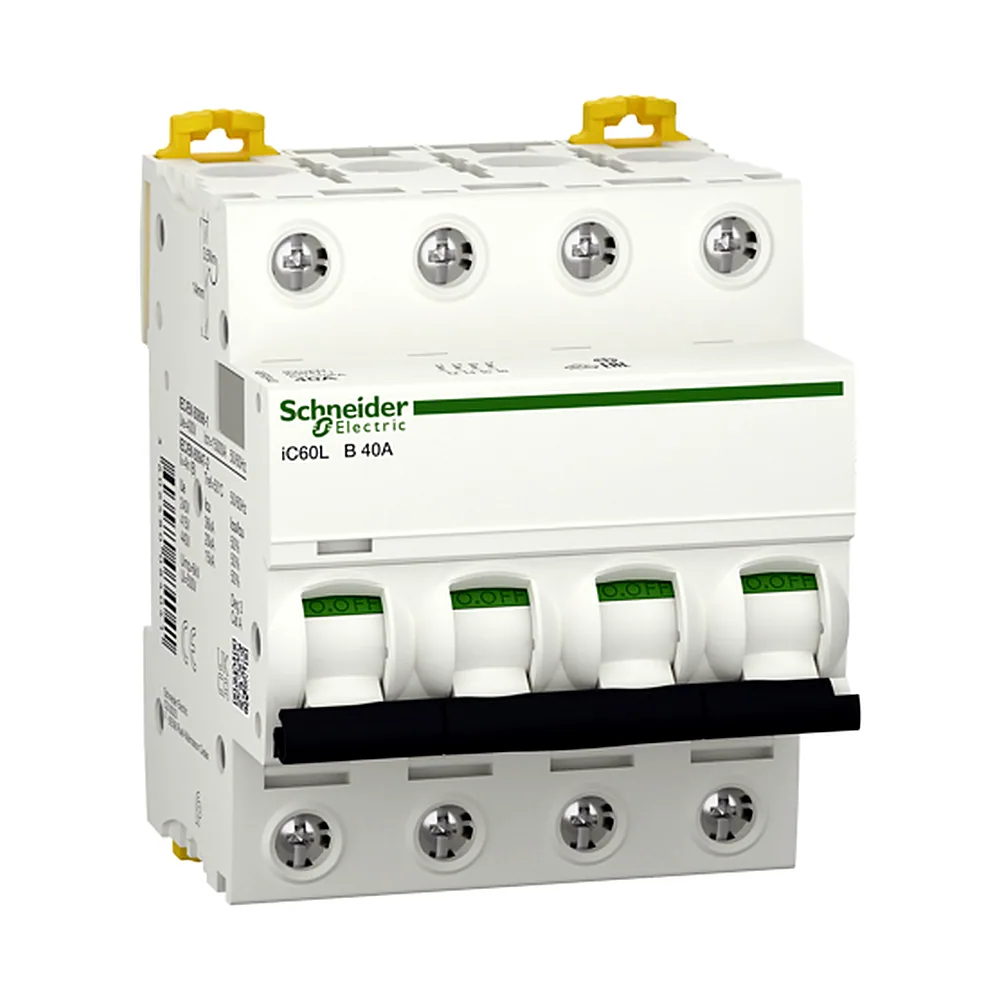

Автоматичний вимикач iC60L 4P B 40 А Schneider Electric A9F93440

Фото ілюстративне — вигляд товару може відрізнятися.

8 507 ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248573
Виробник: Schneider Electric
Артикул: A9F93440
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 4P
1P(25)
2P(27)
3P(29)
4P(30)
Характеристика спрацьовування: B
B
C
K
Z
Номінальний струм: 40 А
32 А
40 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 15000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 70 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 36 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на <= 250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00248573
Виробник	Schneider Electric
Артикул виробника	A9F93440
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	10,8 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	8
Кількість полюсів	4P
Клас обмеження за енергією	3
Код відключаючої здатності	L
Колір	Білий
Країна виробництва	Франція
Крок	18 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	4 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	3,5 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	15000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 70 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 36 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на <= 250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Номінальна робоча здатність відключення	18 кА 50 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 10 кА 50 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц; 7,5 кА 50 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц; 18 кА 50 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 10 кА 50 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц; 7,5 кА 50 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц; 35 кА 50 % відповідно до EN 60947-2 - 12...133 В змінний струм 50/60 Гц; 35 кА 50 % відповідно до МЕК 60947-2 - 12...133 В змінний струм 50/60 Гц; 7500 А 50 % відповідно до EN 60898-1 - 400 В змінний струм 50/60 Гц; 7500 А 50 % відповідно до МЕК 60898-1 - 400 В змінний струм 50/60 Гц; 20 кА 100 % відповідно до EN 60947-2 - 180...250 В ПОСТІЙНИЙ СТРУМ; 20 кА 100 % відповідно до МЕК 60947-2 - 180...250 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	220...240 В AC, 400 В AC, 380...415 В AC, 440 В AC, 12...133 В AC, 180...250 В DC
Номінальний струм	40 А
Розсіювана потужність на полюс	3,6 Вт
Сегмент ринку	Житловий, малий комерційний
Сертифікація	EN 60898-1; IEC 60898-1; EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	B
Частота	50/60 Гц
Ширина	72 мм
Вага	0,5 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач iC60L 4P 40A B від Schneider Electric - це модульний автомат серії Acti9 для захисту ланцюгів постійного струму. Номінал 40 А, характеристика B забезпечує відключення при струмах 3-5 In.

Переваги

Висока відключаюча здатність - 20 кА при короткому замиканні дозволяє використовувати автомат у системах з великими струмами КЗ.
Стійкість до навантажень - електрична зносостійкість 10 000 циклів, механічна 20 000 циклів.
Широкий діапазон температур - від -35 до +70 °C, що підходить для неопалюваних приміщень.
Компактні габарити - розміри 72×85×78,5 мм, ширина 4 модульні відстані (8 модулів).

Де застосовується

У щитах постійного струму для промислових об'єктів та сонячних електростанцій.
Для захисту ліній живлення контролерів, реле та іншого обладнання з постійним струмом.

Технічні особливості

Автомат iC60L призначений для монтажу на DIN-рейку. При установці врахуйте, що 4-полюсний вимикач займає 8 модулів - це вдвічі більше, ніж звичайний однополюсний. Номінальна напруга ізоляції 500 В, імпульсна напруга 6 кВ. Ступінь захисту IP20 дозволяє встановлення в закритих щитах. Характеристика B (відключення 3-5 In) підходить для резистивних та слабоіндуктивних навантажень. Типова помилка: використання автомата з характеристикою B для потужних двигунів може призводити до хибних спрацьовувань при пускових струмах.
