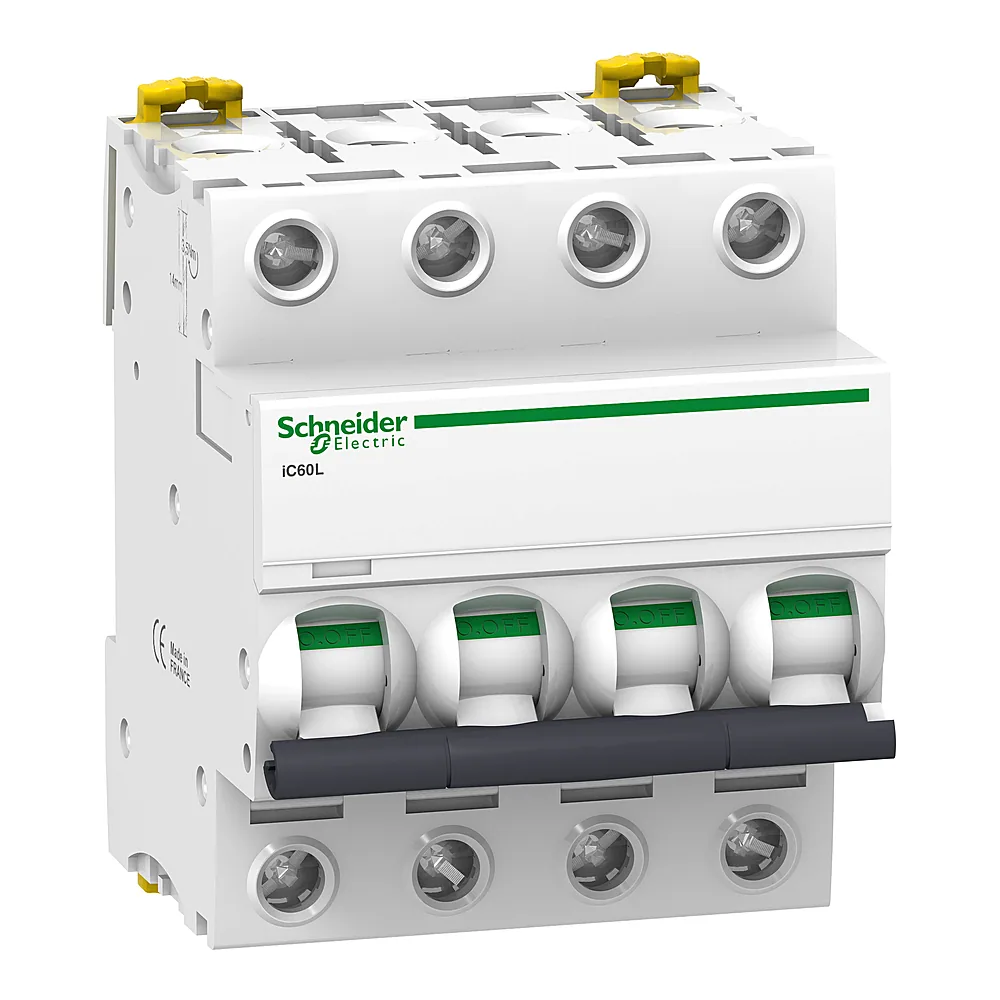

Автоматичний вимикач iC60L 4P Z 2 А Schneider Electric A9F92402

Name: Автоматичний вимикач iC60L 4P Z 2 А Schneider Electric A9F92402
Brand: Schneider Electric
SKU: 00248906
Price: 12747.08 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

12 747⁰⁸ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248906
Виробник: Schneider Electric
Артикул: A9F92402
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 4P
1P(15)
2P(11)
3P(13)
4P(12)
Характеристика спрацьовування: Z
C
Z
Номінальний струм: 2 А
2 А
3 А
4 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 15000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 70 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на <= 250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00248906
Виробник	Schneider Electric
Артикул виробника	A9F92402
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	5,7 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	8
Кількість полюсів	4P
Клас обмеження за енергією	3
Код відключаючої здатності	L
Колір	Білий
Країна виробництва	Франція
Крок	18 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	3 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	2 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	15000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 70 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на <= 250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Номінальна робоча здатність відключення	100 кА 100 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 100 кА 100 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 100 кА 100 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц; 70 кА 100 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц; 100 кА 100 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц; 70 кА 100 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц; 100 кА 100 % відповідно до EN 60947-2 - 12...133 В змінний струм 50/60 Гц; 100 кА 100 % відповідно до МЕК 60947-2 - 12...133 В змінний струм 50/60 Гц; 20 кА 100 % відповідно до EN 60947-2 - 180...250 В ПОСТІЙНИЙ СТРУМ; 20 кА 100 % відповідно до МЕК 60947-2 - 180...250 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	220...240 В AC, 380...415 В AC, 440 В AC, 12...133 В AC, 180...250 В DC
Номінальний струм	2 А
Розсіювана потужність на полюс	1,9 Вт
Сегмент ринку	Житловий, малий комерційний
Сертифікація	EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	Z
Частота	50/60 Гц
Ширина	72 мм
Вага	0,5 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач iC60L 4P 2A Z від Schneider Electric серії Acti9 призначений для захисту ланцюгів постійного струму з номіналом 2 А. Характеристика Z забезпечує практично миттєве відключення при короткому замиканні, що критично для чутливої електроніки. Модель розрахована на струми до 2 А та напругу ізоляції 500 В.

Переваги

Надзвичайно швидке спрацьовування - характеристика Z відключає автомат за 0,1 секунди при перевищенні струму в 2-3 рази від номіналу, що захищає напівпровідникові прилади від пробою.
Висока відключаюча здатність 20 кА - автомат розриває коротке замикання навіть у мережах з великими струмами, не руйнуючи контакти.
Стійкість до температурних перепадів - робочий діапазон від -35 до +70°C дозволяє встановлювати вимикач у неопалюваних щитах.
Ресурс 20 000 механічних циклів - практичний досвід показує, що такого запасу вистачає на 15-20 років експлуатації в звичайному режимі.
Компактний корпус на 4 модулі - ширина 72 мм дозволяє розмістити автомат у стандартному щитку без зайвого місця.

Де застосовується

У системах керування верстатами, промисловими контролерами та частотними перетворювачами - для захисту ланцюгів живлення постійного струму.
В охоронній сигналізації, відеоспостереженні та телекомунікаційному обладнанні, де потрібна стабільна робота при малих струмах.
У лабораторних стендах та дослідницьких установках для захисту чутливих вимірювальних приладів.

Технічні особливості

Монтується на DIN-рейку (4 модулі). Підключення - гвинтові затискачі, переріз проводу до 35 мм². Автомат розрахований на робочу напругу 180-250 В постійного струму, номінальна напруга ізоляції - 500 В, імпульсна стійкість - 6 кВ. Ступінь захисту IP20 - тільки для сухих приміщень. Характеристика Z: при 2-кратному перевищенні струму час відключення менше 0,1 с, при 1,5-кратному - до 2 хв. Це означає, що для ланцюгів з пусковими струмами (наприклад, конденсатори) автомат може вибивати, тому підбирайте його уважно.

Комплектація

Вимикач поставляється в індивідуальній упаковці, в комплекті - інструкція з монтажу. Артикул: A9F92402.
