Name: Автоматичний вимикач iC60L 4P Z 3 А Schneider Electric A9F92403
Brand: Schneider Electric
SKU: 00248907
Price: 14510.5 UAH
Availability: PreOrder

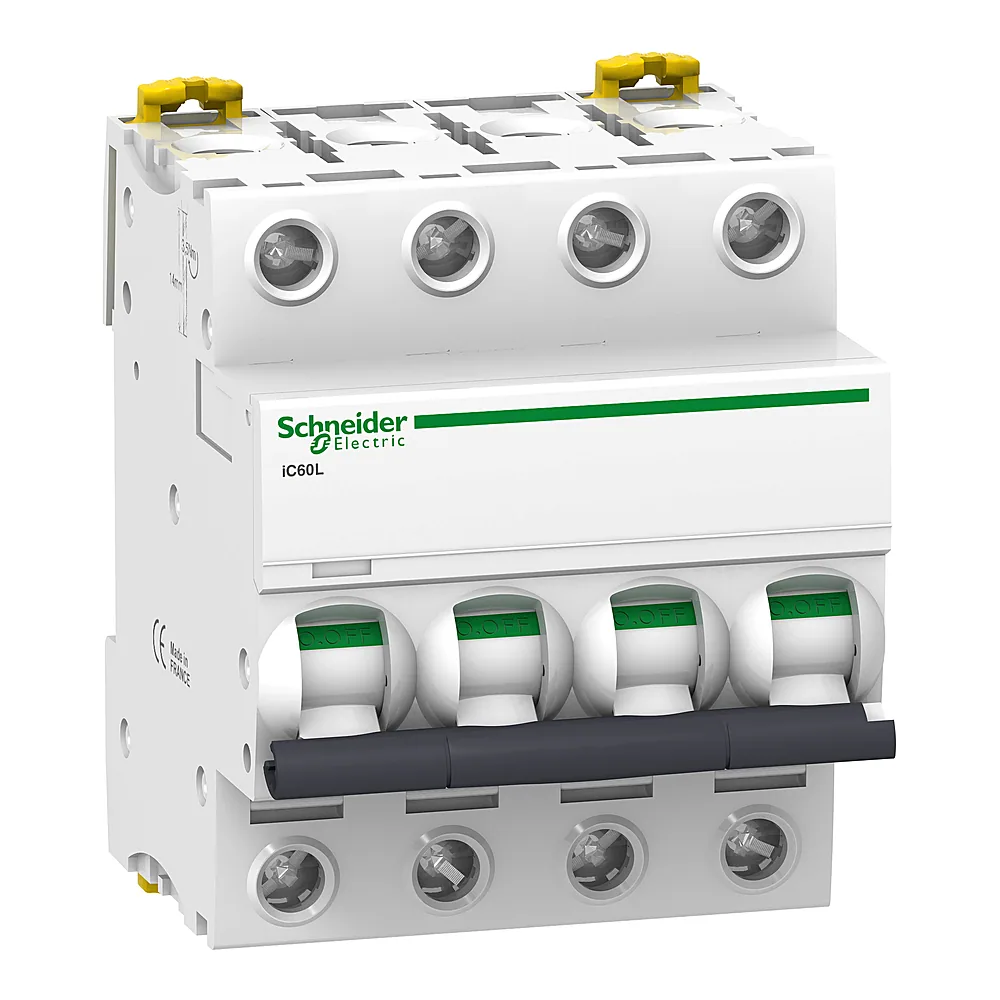

Автоматичний вимикач iC60L 4P Z 3 А Schneider Electric A9F92403

Фото ілюстративне — вигляд товару може відрізнятися.

14 510⁵⁰ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248907
Виробник: Schneider Electric
Артикул: A9F92403
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 4P
1P(15)
2P(11)
3P(13)
4P(12)
Характеристика спрацьовування: Z
C
Z
Номінальний струм: 3 А
2 А
3 А
4 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 15000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 70 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на <= 250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00248907
Виробник	Schneider Electric
Артикул виробника	A9F92403
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	6,6 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	8
Кількість полюсів	4P
Клас обмеження за енергією	3
Код відключаючої здатності	L
Колір	Білий
Країна виробництва	Франція
Крок	18 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	3 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	2 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	15000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 70 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на <= 250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Номінальна робоча здатність відключення	100 кА 100 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 100 кА 100 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 100 кА 100 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц; 70 кА 100 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц; 100 кА 100 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц; 70 кА 100 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц; 100 кА 100 % відповідно до EN 60947-2 - 12...133 В змінний струм 50/60 Гц; 100 кА 100 % відповідно до МЕК 60947-2 - 12...133 В змінний струм 50/60 Гц; 20 кА 100 % відповідно до EN 60947-2 - 180...250 В ПОСТІЙНИЙ СТРУМ; 20 кА 100 % відповідно до МЕК 60947-2 - 180...250 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	220...240 В AC, 380...415 В AC, 440 В AC, 12...133 В AC, 180...250 В DC
Номінальний струм	3 А
Розсіювана потужність на полюс	2,2 Вт
Сегмент ринку	Житловий, малий комерційний
Сертифікація	EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	Z
Частота	50/60 Гц
Ширина	72 мм
Вага	0,5 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач iC60L 4P 3A Z Schneider Electric - це чотириполюсний модульний автомат на постійний струм з характеристикою Z. Він призначений для захисту ланцюгів з номіналом 3 А, витримує струми короткого замикання до 20 кА.

Переваги

Компактність - ширина 4 модулі (72 мм), що дозволяє економити місце в щиті.
Висока комутаційна здатність - 20 кА при короткому замиканні, підходить для систем з великими струмами КЗ.
Стійкість до навантажень - електрична зносостійкість 10 000 циклів, механічна - 20 000 циклів.
Широкий температурний діапазон - від -35 до +70 °C, працює в неопалюваних приміщеннях.
Характеристика Z - спрацьовує при перевищенні струму в 2-3 рази від номіналу, ідеально для захисту напівпровідникових пристроїв.

Де застосовується

У промислових системах керування, де потрібен захист ланцюгів постійного струму з напівпровідниками.
У розподільних щитах об'єктів з трифазним живленням (4P) та чутливим обладнанням.

Технічні особливості

Автомат серії Acti9 відповідає стандартам ДСТУ IEC. Монтується на DIN-рейку, займає 4 модульні відстані. Напруга ізоляції - 500 В, імпульсна напруга - 6 кВ. Зверніть увагу: характеристика Z розрахована на постійний струм (DC), тому не використовуйте цей автомат у звичайних змінних мережах без перевірки сумісності. Робочий діапазон напруги - 180-250 В DC. Ступінь захисту IP20 - для сухих приміщень.
