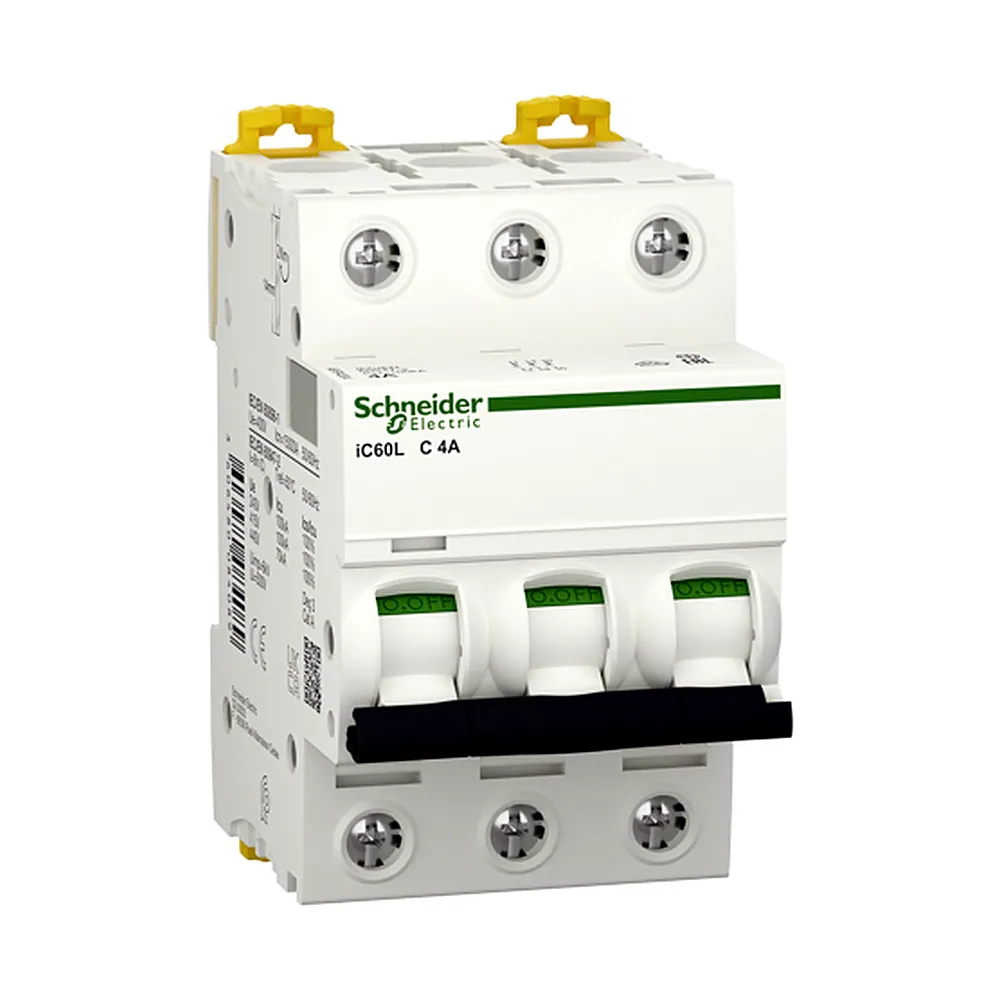

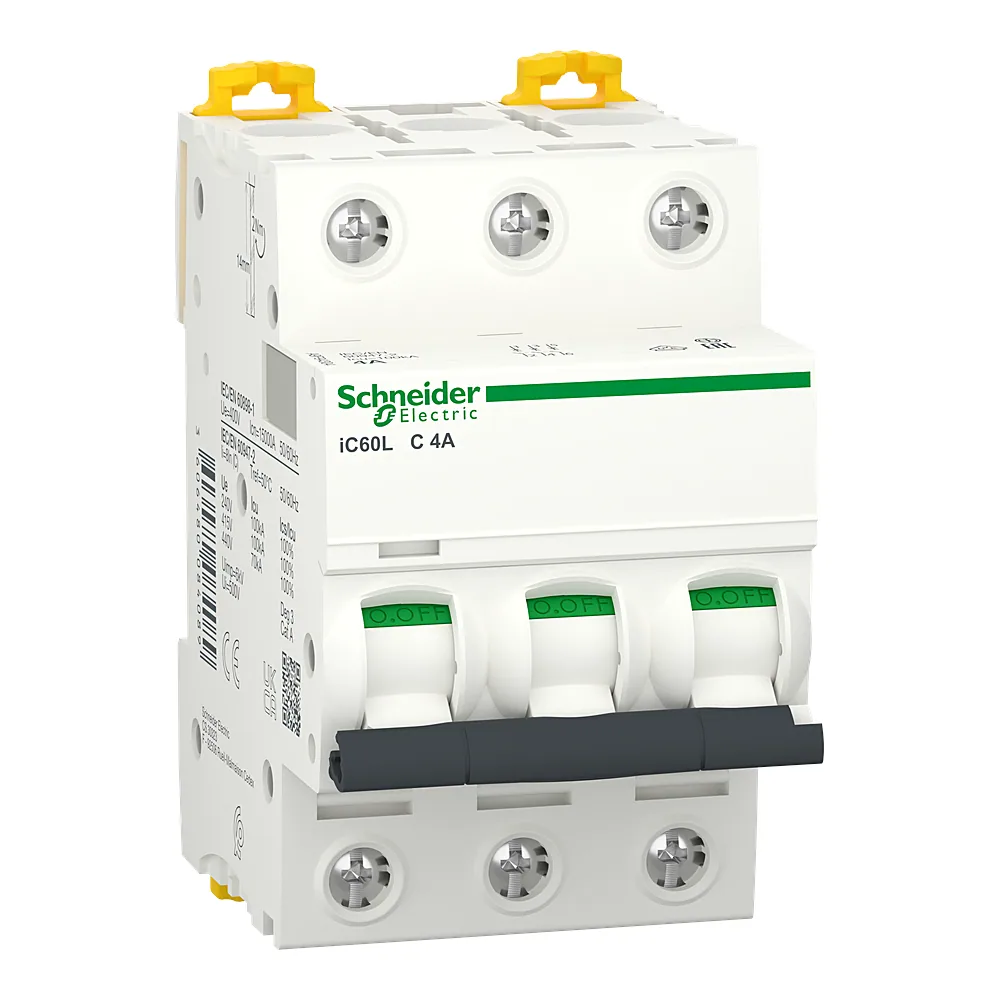

Автоматичний вимикач iC60L 3P C 4 А Schneider Electric A9F94304

Name: Автоматичний вимикач iC60L 3P C 4 А Schneider Electric A9F94304
Brand: Schneider Electric
SKU: 00248580
Price: 5181.08 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

5 181⁰⁸ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248580
Виробник: Schneider Electric
Артикул: A9F94304
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 3P
1P(44)
2P(45)
3P(42)
4P(42)
Характеристика спрацьовування: C
B
C
K
Z
Номінальний струм: 4 А
0,5 А
1 А
2 А
3 А
4 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 15000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 70 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на <= 180 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00248580
Виробник	Schneider Electric
Артикул виробника	A9F94304
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	7,2 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	6
Кількість полюсів	3P
Клас обмеження за енергією	3
Код відключаючої здатності	L
Колір	Білий
Країна виробництва	Франція
Крок	18 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	8 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	2 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	15000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 70 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на <= 180 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Номінальна робоча здатність відключення	100 кА 100 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 100 кА 100 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 100 кА 100 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц; 70 кА 100 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц; 100 кА 100 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц; 70 кА 100 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц; 100 кА 100 % відповідно до EN 60947-2 - 12...133 В змінний струм 50/60 Гц; 100 кА 100 % відповідно до МЕК 60947-2 - 12...133 В змінний струм 50/60 Гц; 7500 А 50 % відповідно до EN 60898-1 - 400 В змінний струм 50/60 Гц; 7500 А 50 % відповідно до МЕК 60898-1 - 400 В змінний струм 50/60 Гц; 20 кА 100 % відповідно до EN 60947-2 - 125...180 В ПОСТІЙНИЙ СТРУМ; 20 кА 100 % відповідно до МЕК 60947-2 - 125...180 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	220...240 В AC, 400 В AC, 380...415 В AC, 440 В AC, 12...133 В AC, 125...180 В DC
Номінальний струм	4 А
Розсіювана потужність на полюс	2,4 Вт
Сегмент ринку	Житловий, малий комерційний
Сертифікація	EN 60898-1; IEC 60898-1; EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	C
Частота	50/60 Гц
Ширина	54 мм
Вага	0,375 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач iC60L 3P 4A C від Schneider Electric - це триполюсний модульний автомат для постійного струму, розрахований на номінал 4 А. Він належить до серії Acti9 і призначений для захисту ланцюгів постійної напруги до 180 В. Корпус на 3 модулі (ширина 54 мм) монтується на стандартну DIN-рейку.

Переваги

Відключаюча здатність 20 кА - автомат упевнено розриває ланцюг навіть при серйозному короткому замиканні, що актуально для промислових об'єктів.
Механічна зносостійкість 20000 циклів - ресурс комутаційного апарата розрахований на довгі роки експлуатації.
Робочий діапазон температур від -35 до +70 °C - вимикач працює в неопалюваних приміщеннях і шафах зовнішньої установки.
Електрична зносостійкість 10000 циклів - навантаження можна комутувати без втрати характеристик.
Імпульсна напруга 6 кВ - захист від грозових перенапруг у межах норм для обладнання категорії IV.

Де застосовується

У щитах постійного струму для телекомунікаційного обладнання, систем безперебійного живлення та акумуляторних батарей.
На об'єктах енергетики та промисловості, де потрібен захист ланцюгів управління, сигналізації та автоматики.

Технічні особливості

Вимикач розрахований на постійний струм (DC), тому його не можна використовувати в змінних ланцюгах без перевірки сумісності. Номінальна напруга ізоляції становить 500 В, а робоча напруга мережі - від 125 до 180 В. Характеристика спрацьовування C означає, що тепловий розчіплювач спрацьовує при струмі 5-10 номіналів, що підходить для змішаних навантажень.

Монтаж виконується на DIN-рейку, ширина апарата - 3 модулі. Ступінь захисту IP20 дозволяє встановлювати автомат тільки в закритих щитах. При підключенні зверніть увагу на момент затягування гвинтів: для цієї серії він становить 2,5 Нм, а перетин кабелю, що підключається, має відповідати номіналу 4 А.
