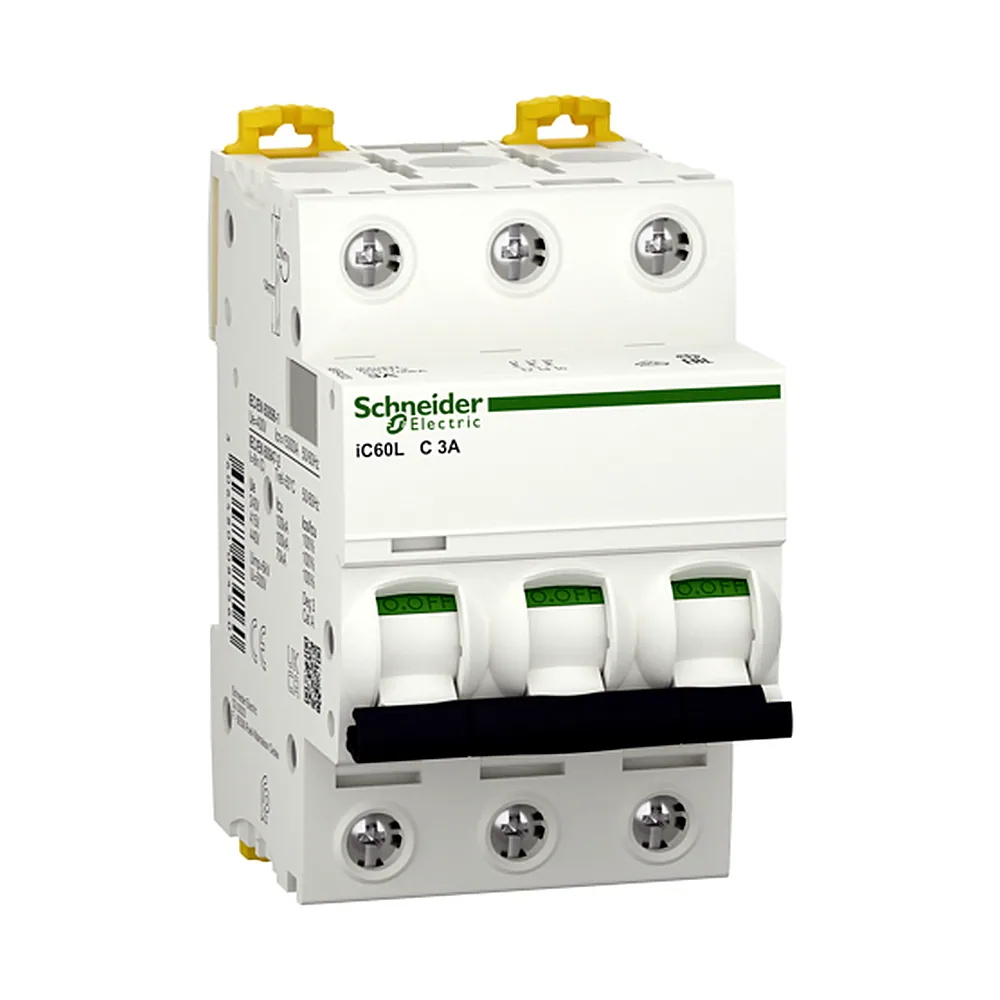

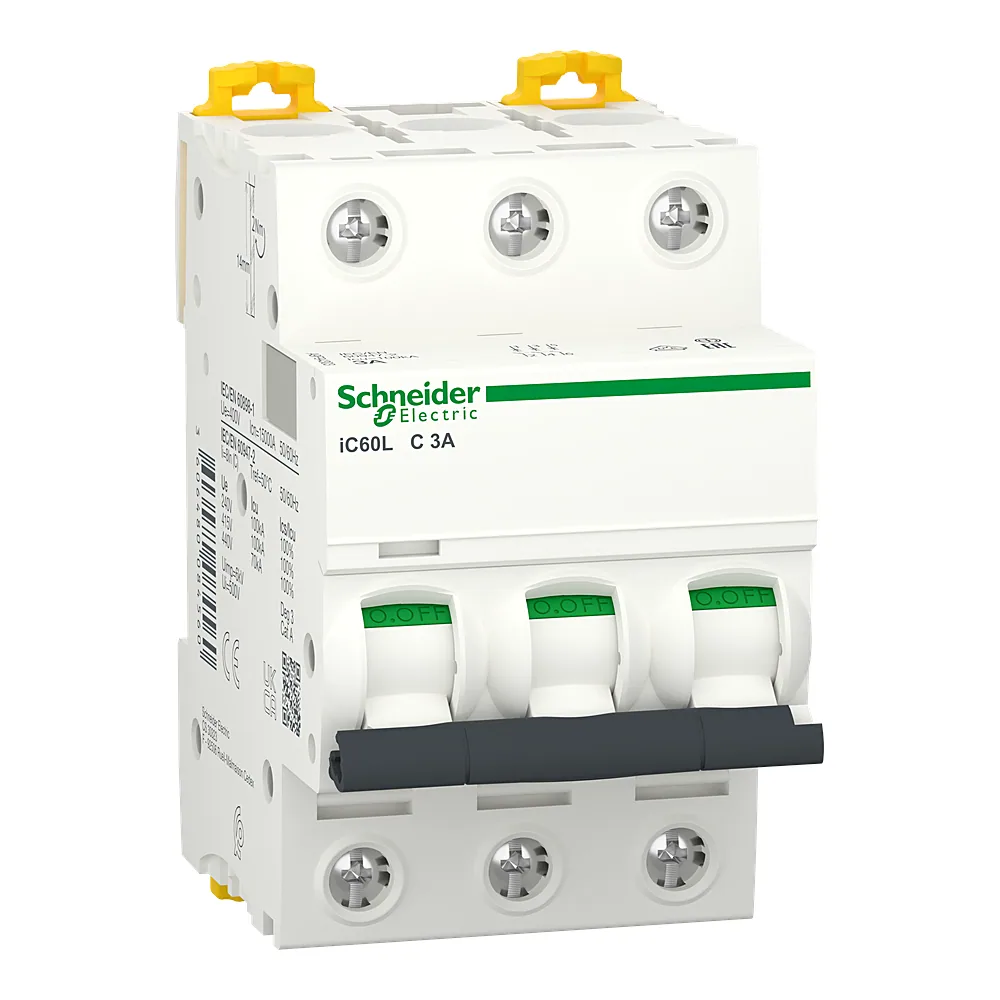

Автоматичний вимикач iC60L 3P C 3 А Schneider Electric A9F94303

Name: Автоматичний вимикач iC60L 3P C 3 А Schneider Electric A9F94303
Brand: Schneider Electric
SKU: 00248579
Price: 5692.76 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

5 692⁷⁶ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248579
Виробник: Schneider Electric
Артикул: A9F94303
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 3P
1P(44)
2P(45)
3P(42)
4P(42)
Характеристика спрацьовування: C
C
K
Z
Номінальний струм: 3 А
0,5 А
1 А
2 А
3 А
4 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 15000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 70 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на <= 180 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00248579
Виробник	Schneider Electric
Артикул виробника	A9F94303
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	6,6 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	6
Кількість полюсів	3P
Клас обмеження за енергією	3
Код відключаючої здатності	L
Колір	Білий
Країна виробництва	Франція
Крок	18 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	8 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	2 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	15000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 70 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на <= 180 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Номінальна робоча здатність відключення	100 кА 100 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 100 кА 100 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 100 кА 100 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц; 70 кА 100 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц; 100 кА 100 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц; 70 кА 100 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц; 100 кА 100 % відповідно до EN 60947-2 - 12...133 В змінний струм 50/60 Гц; 100 кА 100 % відповідно до МЕК 60947-2 - 12...133 В змінний струм 50/60 Гц; 7500 А 50 % відповідно до EN 60898-1 - 400 В змінний струм 50/60 Гц; 7500 А 50 % відповідно до МЕК 60898-1 - 400 В змінний струм 50/60 Гц; 20 кА 100 % відповідно до EN 60947-2 - 125...180 В ПОСТІЙНИЙ СТРУМ; 20 кА 100 % відповідно до МЕК 60947-2 - 125...180 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	220...240 В AC, 400 В AC, 380...415 В AC, 440 В AC, 12...133 В AC, 125...180 В DC
Номінальний струм	3 А
Розсіювана потужність на полюс	2,2 Вт
Сегмент ринку	Житловий, малий комерційний
Сертифікація	EN 60898-1; IEC 60898-1; EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	C
Частота	50/60 Гц
Ширина	54 мм
Вага	0,375 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач Schneider Electric iC60L 3P 3A C - це трифазний модульний автомат постійного струму з номінальним струмом 3 А. Він призначений для захисту DC кіл з робочою напругою 125-180 В і має високу відключаючу здатність 20 кА. Виріб належить до серії Acti9, артикул A9F94303.

Переваги

Відключаюча здатність 20 кА - забезпечує надійне розмикання навіть при потужних коротких замиканнях, що критично для DC кіл.
Механічна зносостійкість 20000 циклів, електрична 10000 - ресурс для частого комутування в автоматизованих системах.
Широкий діапазон температур від -35 до +70 °C - підходить для неопалюваних приміщень та зовнішніх щитів.
Характеристика C - спрацювання при струмах 5-10 номіналу, оптимально для ліній з пусковими струмами, наприклад, двигунів постійного струму.
Компактний розмір - ширина 3 модулі (54 мм) економить місце в розподільчому щиті, дозволяючи розмістити більше пристроїв.

Де застосовується

Захист DC кіл у системах сонячної енергетики, акумуляторних батарей, промислового обладнання.
У розподільчих щитах житлових та комерційних об'єктів для постійного струму, де потрібна надійна комутація.

Технічні особливості

Автомат виконано в корпусі IP20, монтується на DIN-рейку. Ширина 3 модулі (54 мм), габарити 54×85×78,5 мм, вага 0,375 кг. Відповідає стандартам ДСТУ та IEC. Характеристика C забезпечує спрацювання при струмі 5-10 номіналу. Номінальна імпульсна напруга 6 кВ, напруга ізоляції 500 В. При монтажі зверніть увагу на маркування полюсів - це типова помилка при виборі автомата для постійного струму. Неправильне підключення за полярністю може призвести до відмови захисту. Серія Acti9 дозволяє комбінувати з додатковими модульними пристроями Schneider Electric (контактори, реле, УЗДП).
