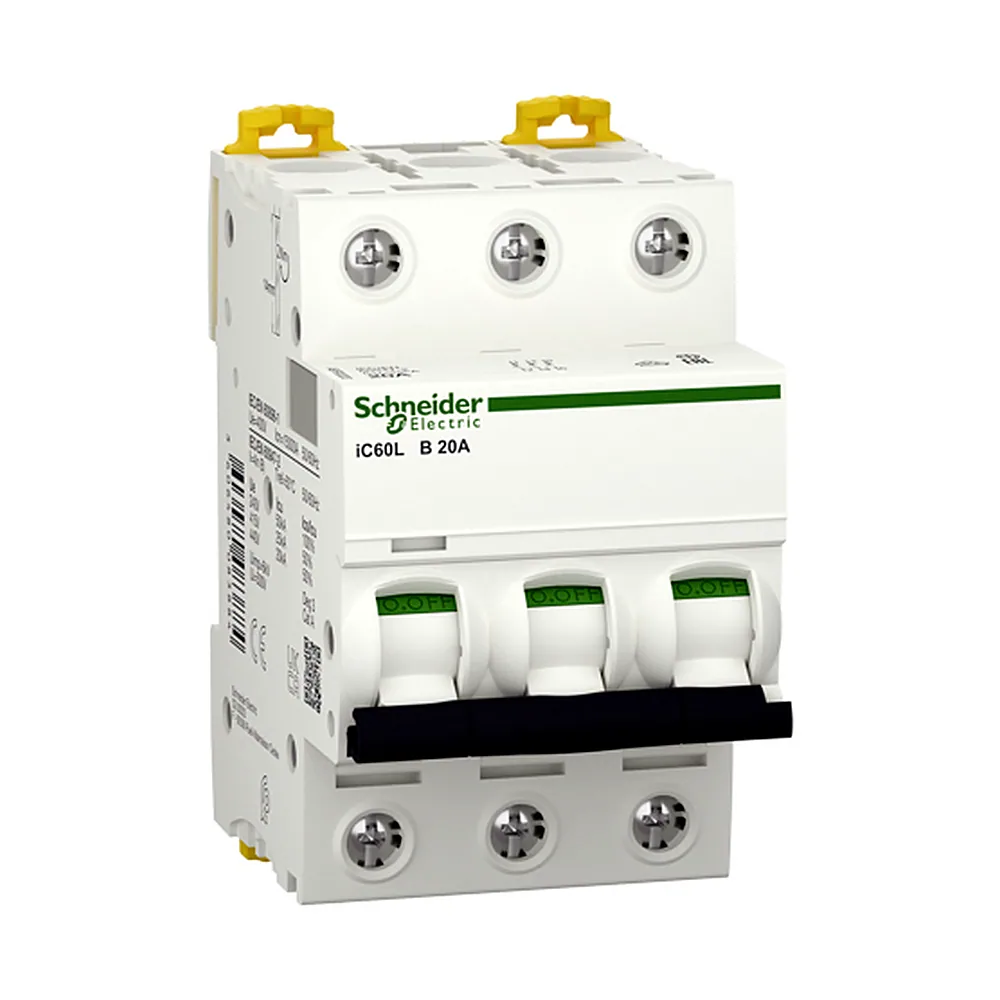

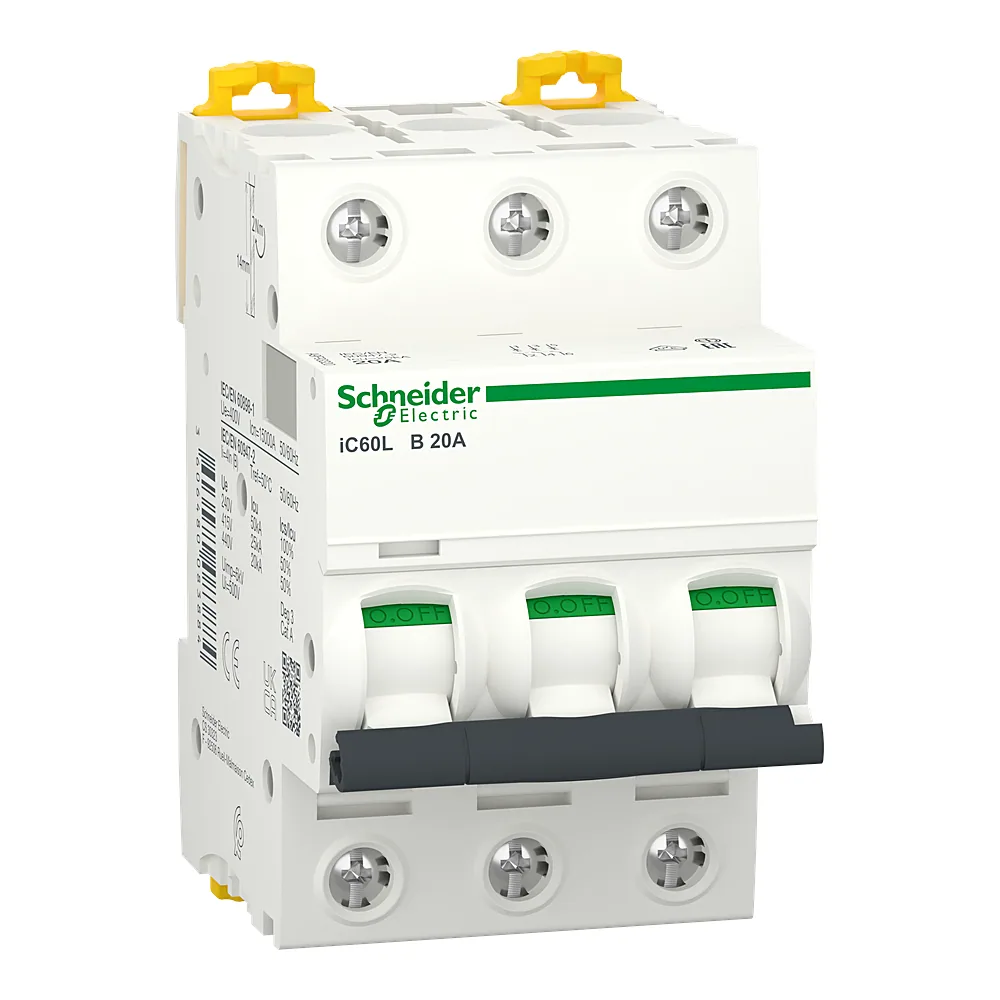

Автоматичний вимикач iC60L 3P B 20 А Schneider Electric A9F93320

Name: Автоматичний вимикач iC60L 3P B 20 А Schneider Electric A9F93320
Brand: Schneider Electric
SKU: 00248563
Price: 4372.37 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

4 372³⁷ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248563
Виробник: Schneider Electric
Артикул: A9F93320
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 3P
1P(25)
2P(27)
3P(29)
4P(30)
Характеристика спрацьовування: B
B
C
Z
Номінальний струм: 20 А
6 А
10 А
16 А
20 А
25 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 15000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 50 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 25 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на <= 180 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00248563
Виробник	Schneider Electric
Артикул виробника	A9F93320
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	7,2 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	6
Кількість полюсів	3P
Клас обмеження за енергією	3
Код відключаючої здатності	L
Колір	Білий
Країна виробництва	Франція
Крок	18 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	4 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	2 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	15000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 50 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 25 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на <= 180 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Номінальна робоча здатність відключення	12,5 кА 50 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц; 10 кА 50 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц; 12,5 кА 50 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц; 10 кА 50 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц; 25 кА 50 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 25 кА 50 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 35 кА 50 % відповідно до EN 60947-2 - 12...133 В змінний струм 50/60 Гц; 35 кА 50 % відповідно до МЕК 60947-2 - 12...133 В змінний струм 50/60 Гц; 7500 А 50 % відповідно до EN 60898-1 - 400 В змінний струм 50/60 Гц; 7500 А 50 % відповідно до МЕК 60898-1 - 400 В змінний струм 50/60 Гц; 20 кА 100 % відповідно до EN 60947-2 - 125...180 В ПОСТІЙНИЙ СТРУМ; 20 кА 100 % відповідно до МЕК 60947-2 - 125...180 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	220...240 В AC, 400 В AC, 380...415 В AC, 440 В AC, 12...133 В AC, 125...180 В DC
Номінальний струм	20 А
Розсіювана потужність на полюс	2,4 Вт
Сегмент ринку	Житловий, малий комерційний
Сертифікація	EN 60898-1; IEC 60898-1; EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	B
Частота	50/60 Гц
Ширина	54 мм
Вага	0,375 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач iC60L 3P 20A B Schneider Electric призначений для захисту ланцюгів постійного струму. Він витримує коротке замикання до 20 кА та працює в діапазоні температур від -35 до +70 °C. Модель серії Acti9 з характеристикою B підходить для кіл із невеликими пусковими струмами.

Переваги

20 кА відключаючої здатності - номінальний струм короткого замикання, який автомат здатен розірвати без пошкоджень. Це забезпечує надійний захист навіть у мережах з високими струмами КЗ.
10000 циклів електричної зносостійкості - ресурс контактів під навантаженням. Механічна зносостійкість становить 20000 циклів, що гарантує довгий термін служби.
Працює на постійному струмі (DC) - напруга від 125 до 180 В. Це не універсальний AC-автомат, тому важливо не плутати: для DC потрібна правильна полярність підключення, інакше дуга не згасне.
Компактний розмір - 3 модулі - ширина 54 мм, висота 85 мм, глибина 78,5 мм. Монтується на DIN-рейку, займає три стандартні позиції в щиті.
Ступінь захисту IP20 - підходить для встановлення в закритих щитових без прямого доступу до струмовідних частин.

Де застосовується

У системах сонячної генерації: захист ланцюгів постійного струму від панелей до інвертора.
У промислових об'єктах, де потрібен захист навантажень постійного струму (серверні, акумуляторні батареї, електроприводи).

Технічні особливості

Автомат розрахований на номінальну напругу ізоляції 500 В та імпульсну напругу 6 кВ. Характеристика спрацьовування B означає, що електромагнітний розчіплювач спрацьовує при струмі 3-5 номінальних (для DC - уточнюйте за документацією). Монтаж на DIN-рейку, стандартний переріз кабелю, що підключається, - до 25 мм² (залежить від затискачів). При монтажі зверніть увагу: для правильного гасіння дуги на постійному струмі дотримуйтесь полярності, зазначеної на корпусі. Типова помилка - використання AC-автомата на DC, що призводить до невідключення КЗ. Цей автомат сертифікований для DC.
