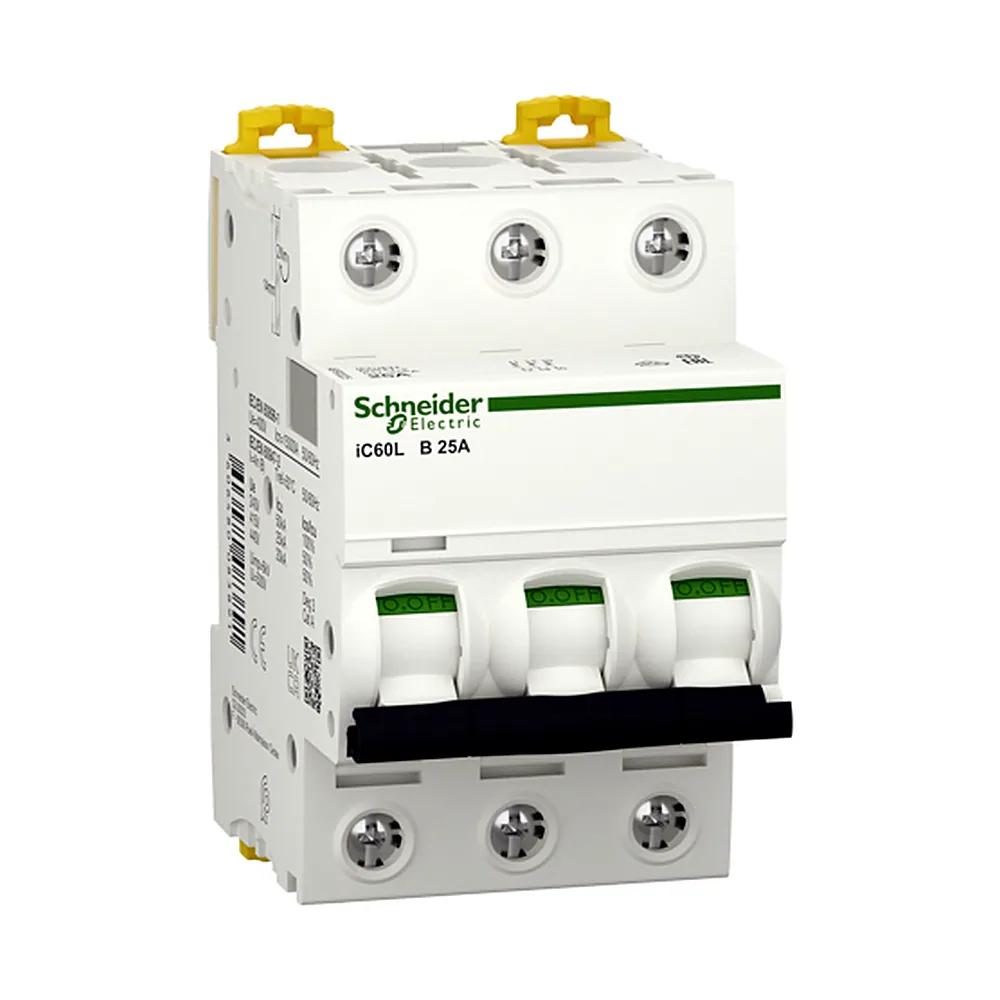

Автоматичний вимикач iC60L 3P B 25 А Schneider Electric A9F93325

Name: Автоматичний вимикач iC60L 3P B 25 А Schneider Electric A9F93325
Brand: Schneider Electric
SKU: 00248564
Price: 4530.87 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

4 530⁸⁷ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248564
Виробник: Schneider Electric
Артикул: A9F93325
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 3P
1P(25)
2P(27)
3P(29)
4P(30)
Характеристика спрацьовування: B
B
C
K
Z
Номінальний струм: 25 А
6 А
10 А
16 А
20 А
25 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 15000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 50 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 25 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на <= 180 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00248564
Виробник	Schneider Electric
Артикул виробника	A9F93325
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	9 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	6
Кількість полюсів	3P
Клас обмеження за енергією	3
Код відключаючої здатності	L
Колір	Білий
Країна виробництва	Франція
Крок	18 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	4 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	2 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	15000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 50 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 25 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на <= 180 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Номінальна робоча здатність відключення	12,5 кА 50 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц; 10 кА 50 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц; 12,5 кА 50 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц; 10 кА 50 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц; 25 кА 50 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 25 кА 50 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 35 кА 50 % відповідно до EN 60947-2 - 12...133 В змінний струм 50/60 Гц; 35 кА 50 % відповідно до МЕК 60947-2 - 12...133 В змінний струм 50/60 Гц; 7500 А 50 % відповідно до EN 60898-1 - 400 В змінний струм 50/60 Гц; 7500 А 50 % відповідно до МЕК 60898-1 - 400 В змінний струм 50/60 Гц; 20 кА 100 % відповідно до EN 60947-2 - 125...180 В ПОСТІЙНИЙ СТРУМ; 20 кА 100 % відповідно до МЕК 60947-2 - 125...180 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	220...240 В AC, 400 В AC, 380...415 В AC, 440 В AC, 12...133 В AC, 125...180 В DC
Номінальний струм	25 А
Розсіювана потужність на полюс	3 Вт
Сегмент ринку	Житловий, малий комерційний
Сертифікація	EN 60898-1; IEC 60898-1; EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	B
Частота	50/60 Гц
Ширина	54 мм
Вага	0,375 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач Schneider Electric iC60L 3P 25A B - це триполюсний модульний автомат постійного струму серії Acti9. З номіналом 25 А та характеристикою B він розрахований на захист DC-кіл з напругою до 180 В. Головна перевага - відключаюча здатність 20 кА при короткому замиканні, що дає змогу використовувати його в промислових і комерційних мережах.

Переваги

Відключаюча здатність 20 кА - забезпечує надійне вимкнення навіть при потужних коротких замиканнях, що критично для DC-установок з акумуляторними батареями або сонячними панелями.
Механічна зносостійкість 20 000 циклів - автомат розрахований на тривалий термін служби в умовах частих комутацій.
Робочий діапазон температур -35...+70 °C - підходить для неопалюваних приміщень, щитів на вулиці або в технічних зонах.
Характеристика B - спрацьовує при перевантаженні в діапазоні 3-5 Ін, що оптимально для захисту кабельних ліній та споживачів без пускових струмів.

Де застосовується

Побутові та комерційні фотоелектричні системи (DC-сторона інверторів, акумуляторні банки).
Щити постійного струму в телекомунікаційних вузлах, системах безперебійного живлення, промисловій автоматиці.

Технічні особливості

Автомат виконано в корпусі шириною 3 модулі (54 мм) для монтажу на DIN-рейку. За ступенем захисту IP20 - призначений для установки в закритих щитах. Номінальна напруга ізоляції 500 В дозволяє використовувати його в системах з підвищеними вимогами до ізоляції. Електрична зносостійкість 10 000 циклів підтверджує здатність витримувати комутації під навантаженням. Важливо: цей автомат призначений виключно для постійного струму - використання його в колах змінного струму може призвести до неправильного спрацьовування або пошкодження через різницю в гасінні дуги. На практиці часто плутають DC- та AC-автомати, тому при замовленні перевіряйте тип струму.
