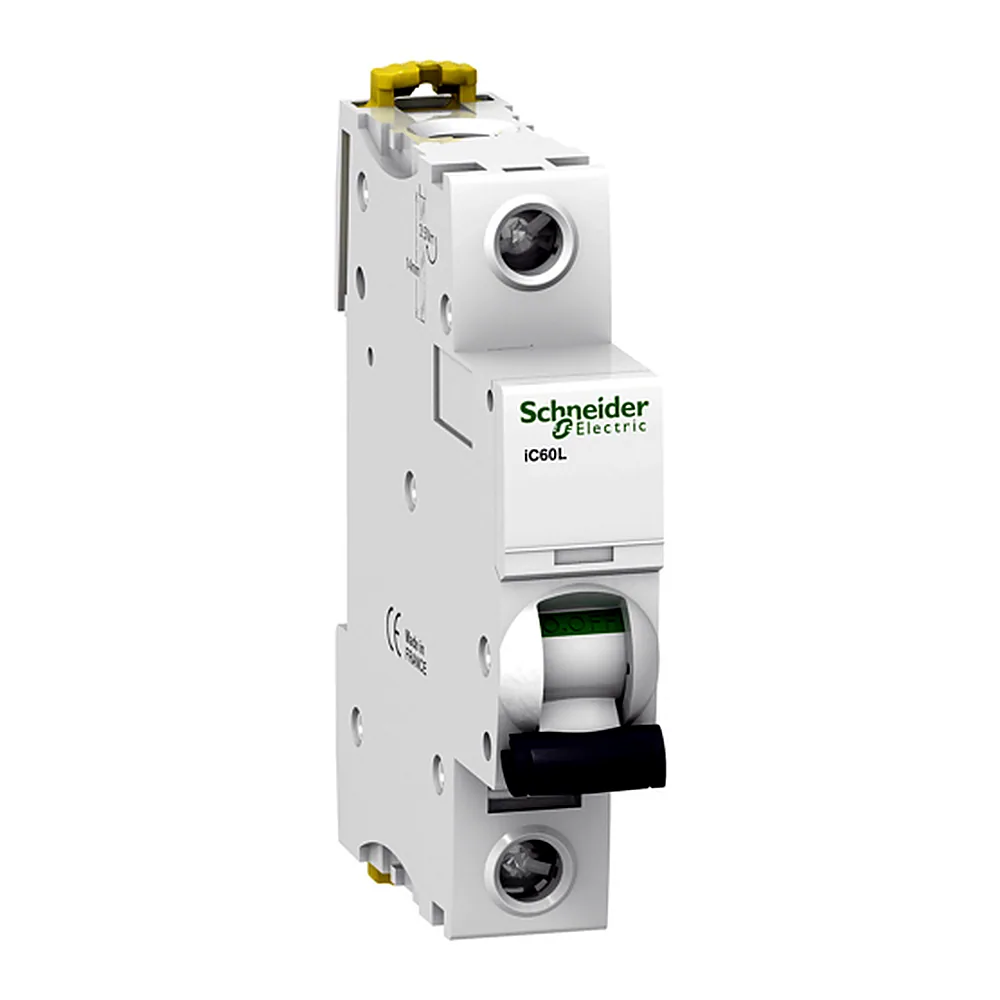

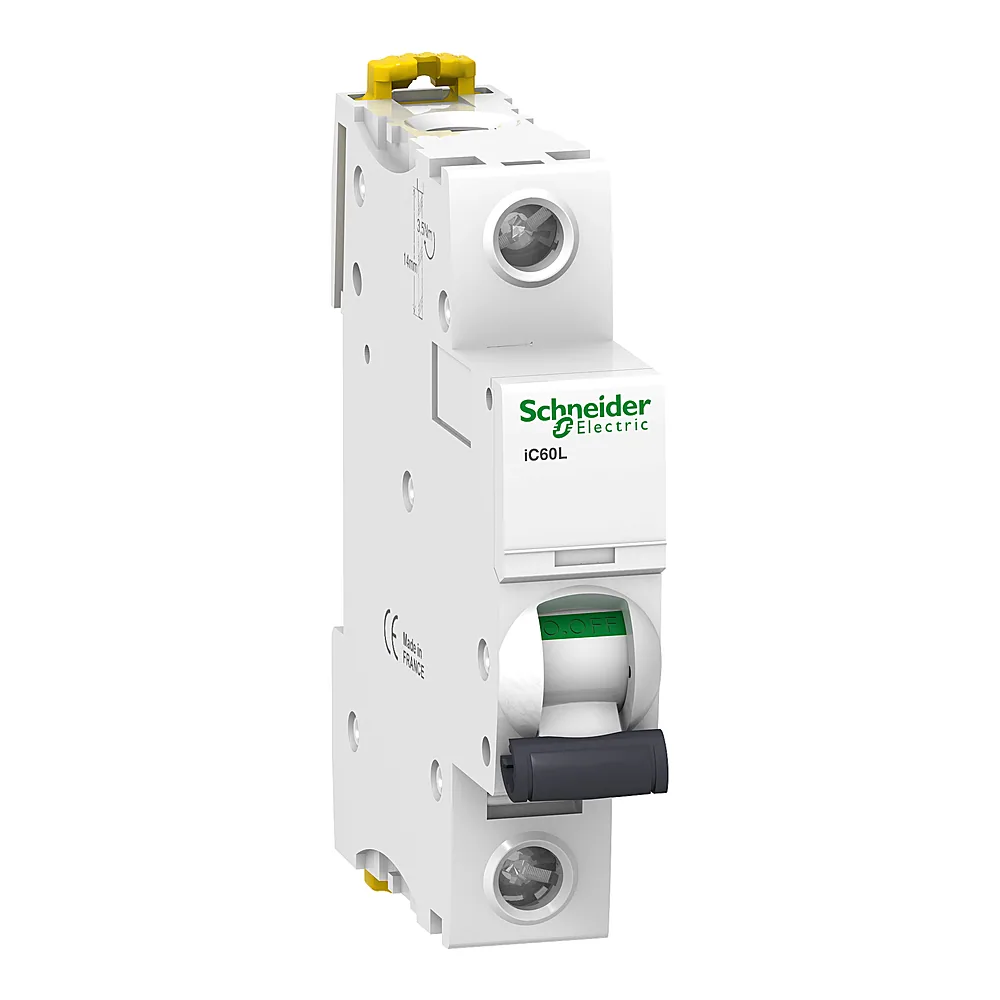

Автоматичний вимикач iC60L 1P C 63 А Schneider Electric A9F94163

Name: Автоматичний вимикач iC60L 1P C 63 А Schneider Electric A9F94163
Brand: Schneider Electric
SKU: 00248931
Price: 2294.45 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

2 294⁴⁵ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248931
Виробник: Schneider Electric
Артикул: A9F94163
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 1P
1P
2P
3P
4P
Характеристика спрацьовування: C
B
C
Z
Номінальний струм: 63 А
0,5 А
1 А
2 А
3 А
4 А
6 А
10 А
16 А
20 А
25 А
32 А
40 А
50 А
63 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 15 кА
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00248931
Виробник	Schneider Electric
Артикул виробника	A9F94163
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	5,6 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Відсутній
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	2
Кількість полюсів	1P
Код відключаючої здатності	L
Колір	Білий
Країна виробництва	Франція
Крок	18 мм між пристроями
Макс. висота встановлення	2000 м
Межа магнітного відключення	8 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	3,5 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	15 кА
Номінальна робоча здатність відключення	7,5 кА 50 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 7,5 кА 50 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 35 кА 50 % відповідно до EN 60947-2 - 12...60 В змінний струм 50/60 Гц; 35 кА 50 % відповідно до МЕК 60947-2 - 12...60 В змінний струм 50/60 Гц; 15 кА 50 % відповідно до МЕК 60947-2 - 100...133 В змінний струм 50/60 Гц; 15 кА 50 % відповідно до EN 60947-2 - 100...133 В змінний струм 50/60 Гц; 20 кА 100 % відповідно до EN 60947-2 - 72 В ПОСТІЙНИЙ СТРУМ; 20 кА 100 % відповідно до МЕК 60947-2 - 72 В ПОСТІЙНИЙ СТРУМ; 25 кА 100 % відповідно до EN 60947-2 - 12...60 В ПОСТІЙНИЙ СТРУМ; 25 кА 100 % відповідно до МЕК 60947-2 - 12...60 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	12...60 В AC, 220...240 В AC, 100...133 В AC, 72 В DC, 12...60 В DC
Номінальний струм	63 А
Розсіювана потужність на полюс	5,6 Вт
Сегмент ринку	Житловий, малий комерційний
Сертифікація	EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	C
Частота	50/60 Гц
Ширина	18 мм
Вага	0,215 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач iC60L 1P 63A C від Schneider Electric призначений для захисту ланцюгів постійного струму. Його номінал 63 А та характеристика C забезпечують відключення при коротких замиканнях і перевантаженнях у колах з пусковими струмами. Модель виконана в однополюсному виконанні, займає один модуль на DIN-рейку.

Переваги

Відключаюча здатність 25 кА - дозволяє використовувати автомат у розподільчих щитах з високими струмами короткого замикання, зокрема на вводах об'єктів.
Постійний струм (DC) - вимикач розрахований на роботу в мережах постійного струму напругою до 500 В, що важливо для сонячних панелей, акумуляторних батарей та промислових установок.
Механічна зносостійкість 20 000 циклів - ресурс комутації без навантаження; електрична витримує 10 000 циклів під струмом. Це означає тривалий термін служби в реальних умовах.
Широкий діапазон температур -35…+70 °C - автомат працездатний у неопалюваних приміщеннях та на вулиці (за умови захисту від вологи).
Ступінь захисту IP20 - захист від пальців і твердих предметів, підходить для монтажу в щитах з дверима.

Де застосовується

У системах електропостачання на постійному струмі: сонячні електростанції, акумуляторні банки, джерела безперебійного живлення (UPS).
У промислових щитах керування, де потрібен захист ліній постійного струму з номіналом 63 А та характеристикою C.

Технічні особливості

Вимикач виконано в стандартному модульному корпусі шириною 1 модуль (18 мм). Кріплення на DIN-рейку, підключення гвинтовими затискачами. Робоча напруга вимикача - 12-60 В (постійного струму), номінальна напруга - 500 В, напруга ізоляції - 500 В. Номінальна імпульсна напруга 6 кВ. Характеристика C означає, що автомат спрацьовує при струмі 5-10 кратному від номіналу - це підходить для навантажень з невеликими пусковими струмами, наприклад, двигунів постійного струму або конденсаторних батарей. Важливо: цей автомат призначений виключно для постійного струму (DC). Типова помилка - ставити звичайний AC-автомат у коло постійного струму: через відсутність дугогасіння постійної дуги він може не відключити коротке замикання. У моделі iC60L реалізовано спеціальну конструкцію для гасіння дуги постійного струму.
