Name: Автоматичний вимикач iC60L 1P Z 63 А Schneider Electric A9F92163
Brand: Schneider Electric
SKU: 00248901
Price: 3106.28 UAH
Availability: PreOrder

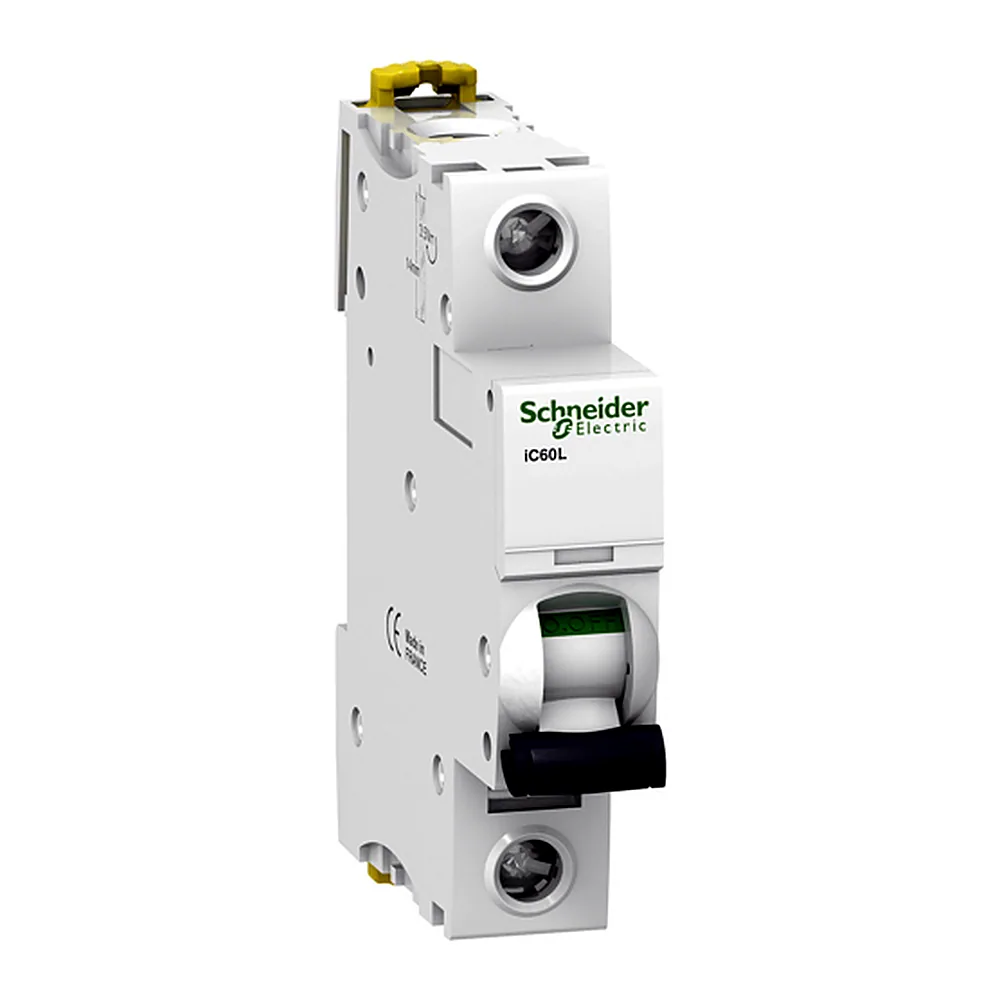

Автоматичний вимикач iC60L 1P Z 63 А Schneider Electric A9F92163

Фото ілюстративне — вигляд товару може відрізнятися.

3 106²⁸ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248901
Виробник: Schneider Electric
Артикул: A9F92163
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 1P
1P(15)
2P(11)
3P(13)
4P(12)
Характеристика спрацьовування: Z
B
C
Z
Номінальний струм: 63 А
0,5 А
1 А
1,6 А
2 А
3 А
4 А
6 А
10 А
16 А
20 А
25 А
32 А
40 А
50 А
63 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 15 кА
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00248901
Виробник	Schneider Electric
Артикул виробника	A9F92163
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	5,6 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Відсутній
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	2
Кількість полюсів	1P
Клас обмеження за енергією	3
Код відключаючої здатності	L
Колір	Білий
Країна виробництва	Франція
Крок	18 мм між пристроями
Макс. висота встановлення	2000 м
Межа магнітного відключення	3 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	3,5 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	15 кА
Номінальна робоча здатність відключення	7,5 кА 50 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 7,5 кА 50 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 35 кА 50 % відповідно до EN 60947-2 - 12...60 В змінний струм 50/60 Гц; 35 кА 50 % відповідно до МЕК 60947-2 - 12...60 В змінний струм 50/60 Гц; 15 кА 50 % відповідно до МЕК 60947-2 - 100...133 В змінний струм 50/60 Гц; 15 кА 50 % відповідно до EN 60947-2 - 100...133 В змінний струм 50/60 Гц; 20 кА 100 % відповідно до EN 60947-2 - 72 В ПОСТІЙНИЙ СТРУМ; 20 кА 100 % відповідно до МЕК 60947-2 - 72 В ПОСТІЙНИЙ СТРУМ; 25 кА 100 % відповідно до EN 60947-2 - 12...60 В ПОСТІЙНИЙ СТРУМ; 25 кА 100 % відповідно до МЕК 60947-2 - 12...60 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	12...60 В AC, 220...240 В AC, 100...133 В AC, 72 В DC, 12...60 В DC
Номінальний струм	63 А
Розсіювана потужність на полюс	5,6 Вт
Сегмент ринку	Житловий, малий комерційний
Сертифікація	EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	Z
Частота	50/60 Гц
Ширина	18 мм
Вага	0,215 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач iC60L 1P 63A Z від Schneider Electric (артикул A9F92163) - це модульний автомат для постійного струму з характеристикою Z, розрахований на номінал 63 А. Його головна особливість - здатність витримувати струми короткого замикання до 25 кА, що робить його придатним для відповідальних DC-мереж.

Переваги

Характеристика Z - спрацьовує в діапазоні 2-3·In, що забезпечує захист чутливого обладнання без хибних відключень при пускових струмах.
25 кА відключаючої здатності - дозволяє використовувати вимикач у ланках з високими струмами КЗ, наприклад, у промислових джерелах живлення.
Механічна зносостійкість 20 000 циклів - автомат можна використовувати як комутаційний апарат, а не тільки як захист.
Ширина 1 модуль (18 мм) - економить місце в щитку, що важливо при щільному компонуванні.

Де застосовується

У DC-ланцюгах систем керування, контролерів, промислових джерел живлення.
У щитах з постійним струмом на об'єктах телекомунікацій, сонячних електростанціях.

Технічні особливості

Автомат розрахований на постійний струм (DC) з напругою до 60 В (12-60 В). Номінальна імпульсна напруга - 6 кВ, напруга ізоляції - 500 В. Монтується на DIN-рейку, займає один модуль. Ступінь захисту IP20 - тільки для сухих приміщень. Важливо: характеристика Z не підходить для асинхронних двигунів - вона настроєна на електроніку та напівпровідники. Типова помилка - використовувати AC-автомат в DC-колі: через відсутність дугогасіння постійного струму він може не відключити КЗ. Цей вимикач виконаний саме для DC. Діапазон робочих температур від -35 до +70 °C дозволяє роботу в неопалюваних приміщеннях.
