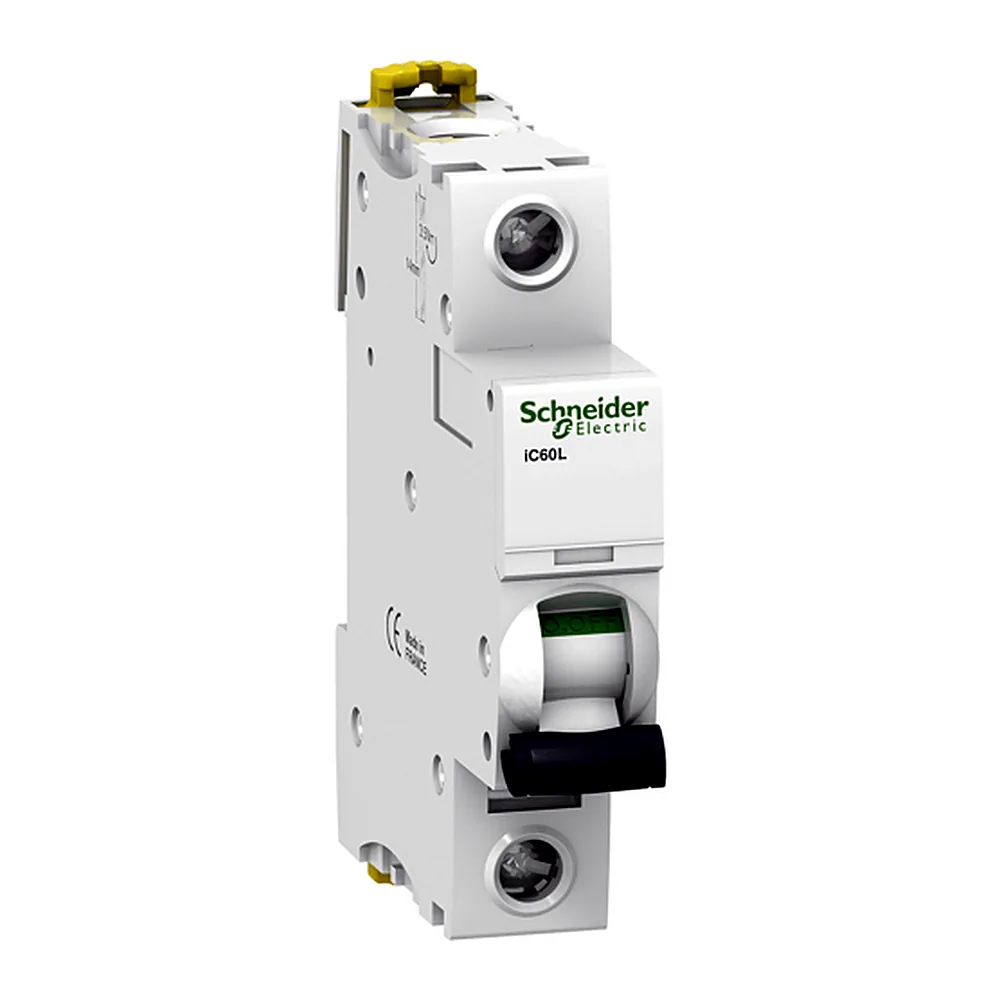

Автоматичний вимикач iC60L 1P Z 32 А Schneider Electric A9F92132

Name: Автоматичний вимикач iC60L 1P Z 32 А Schneider Electric A9F92132
Brand: Schneider Electric
SKU: 00241548
Price: 2422.37 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

2 422³⁷ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 241548
Виробник: Schneider Electric
Артикул: A9F92132
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 1P
1P(15)
2P(11)
3P(13)
4P(12)
Характеристика спрацьовування: Z
B
C
Z
Номінальний струм: 32 А
0,5 А
1 А
1,6 А
2 А
3 А
4 А
6 А
10 А
16 А
20 А
25 А
32 А
40 А
50 А
63 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 15 кА
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00241548
Виробник	Schneider Electric
Артикул виробника	A9F92132
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	2,8 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Відсутній
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	2
Кількість полюсів	1P
Клас обмеження за енергією	3
Код відключаючої здатності	L
Колір	Білий
Країна виробництва	Франція
Крок	18 мм між пристроями
Макс. висота встановлення	2000 м
Межа магнітного відключення	3 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	3,5 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	15 кА
Номінальна робоча здатність відключення	35 кА 50 % відповідно до EN 60947-2 - 12...60 В змінний струм 50/60 Гц; 10 кА 50 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 35 кА 50 % відповідно до МЕК 60947-2 - 12...60 В змінний струм 50/60 Гц; 10 кА 50 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 18 кА 50 % відповідно до EN 60947-2 - 100...133 В змінний струм 50/60 Гц; 18 кА 50 % відповідно до МЕК 60947-2 - 100...133 В змінний струм 50/60 Гц; 20 кА 100 % відповідно до EN 60947-2 - 72 В ПОСТІЙНИЙ СТРУМ; 20 кА 100 % відповідно до МЕК 60947-2 - 72 В ПОСТІЙНИЙ СТРУМ; 25 кА 100 % відповідно до EN 60947-2 - 12...60 В ПОСТІЙНИЙ СТРУМ; 25 кА 100 % відповідно до МЕК 60947-2 - 12...60 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	12...60 В AC, 220...240 В AC, 100...133 В AC, 72 В DC, 12...60 В DC
Номінальний струм	32 А
Розсіювана потужність на полюс	2,8 Вт
Сегмент ринку	Житловий, малий комерційний
Сертифікація	EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	Z
Частота	50/60 Гц
Ширина	18 мм
Вага	0,215 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач iC60L 1P 32A Z від Schneider Electric - це модульний автомат серії Acti9, розрахований на постійний струм (DC) до 60 В. Номінал 32 А та характеристика Z роблять його придатним для захисту чутливих електронних навантажень, де важлива миттєва реакція на коротке замикання. Виріб має артикул A9F92132.

Переваги

Характеристика Z - найшвидша серед стандартних кривих відключення. Автомат спрацьовує при малих кратностях струму, що критично для напівпровідникових пристроїв і лабораторного обладнання.
Відключаюча здатність 25 кА - дозволяє використовувати вимикач у ланцюгах із високими струмами короткого замикання без додаткових обмежувальних заходів.
Механічна зносостійкість 20 000 циклів - вимикач розрахований на часте ручне вмикання-вимикання, що актуально в сервісних щитах або тестових стендах.
Електрична зносостійкість 10 000 циклів - гарантує стабільну роботу при реальних струмових навантаженнях протягом тривалого терміну експлуатації.
Робочий діапазон температур -35…+70 °C - автомат зберігає працездатність у неопалюваних приміщеннях та на вуличних щитах.

Де застосовується

Захист ланцюгів постійного струму в системах керування, контролерах, блоках живлення.
В електрощитах промислових об'єктів, де потрібна швидкодія та висока комутаційна здатність.

Технічні особливості

Вимикач призначений для монтажу на DIN-рейку, займає один модуль (18 мм). Напруга ізоляції 500 В, імпульсна напруга 6 кВ - параметри, що забезпечують надійну ізоляцію в мережах з індуктивними навантаженнями. Ступінь захисту IP20 - автомат встановлюється в розподільний щит, на відкритих ділянках не використовується. Типова помилка при виборі: плутають AC і DC версії. Для постійного струму критичний інший принцип гасіння дуги, тому звичайний змінний автомат у ланцюзі постійного струму швидко вийде з ладу. Цей вимикач сертифікований для DC, і його контактна система розрахована на безперервне протікання 32 А.
