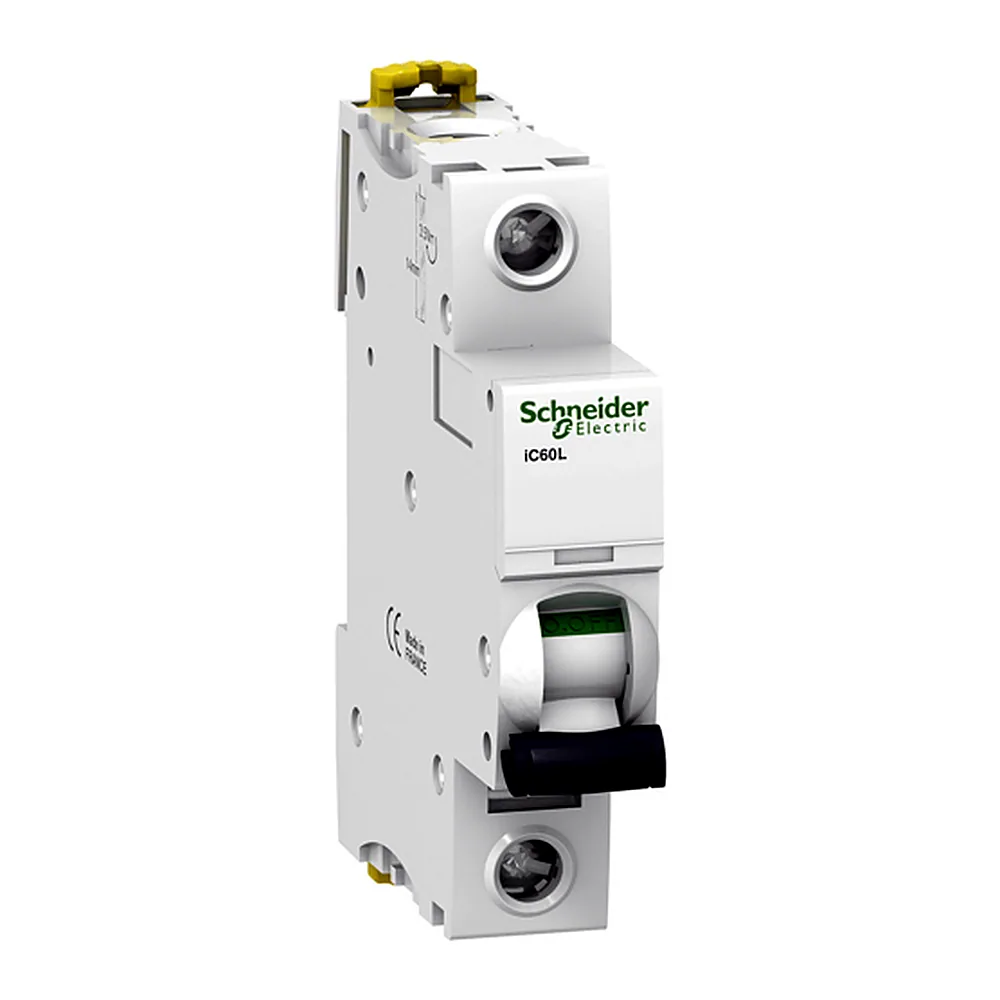

Автоматичний вимикач iC60L 1P Z 20 А Schneider Electric A9F92120

Name: Автоматичний вимикач iC60L 1P Z 20 А Schneider Electric A9F92120
Brand: Schneider Electric
SKU: 00248897
Price: 2355.6 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

2 355⁶⁰ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248897
Виробник: Schneider Electric
Артикул: A9F92120
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 1P
1P(15)
2P(11)
3P(13)
4P(12)
Характеристика спрацьовування: Z
B
C
Z
Номінальний струм: 20 А
0,5 А
1 А
1,6 А
2 А
3 А
4 А
6 А
10 А
16 А
20 А
25 А
32 А
40 А
50 А
63 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 15 кА
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00248897
Виробник	Schneider Electric
Артикул виробника	A9F92120
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	2,4 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Відсутній
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	2
Кількість полюсів	1P
Клас обмеження за енергією	3
Код відключаючої здатності	L
Колір	Білий
Країна виробництва	Франція
Крок	18 мм між пристроями
Макс. висота встановлення	2000 м
Межа магнітного відключення	3 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	2 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	15 кА
Номінальна робоча здатність відключення	12,5 кА 50 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 12,5 кА 50 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 35 кА 50 % відповідно до EN 60947-2 - 12...60 В змінний струм 50/60 Гц; 35 кА 50 % відповідно до МЕК 60947-2 - 12...60 В змінний струм 50/60 Гц; 25 кА 50 % відповідно до EN 60947-2 - 100...133 В змінний струм 50/60 Гц; 25 кА 50 % відповідно до МЕК 60947-2 - 100...133 В змінний струм 50/60 Гц; 20 кА 100 % відповідно до EN 60947-2 - 72 В ПОСТІЙНИЙ СТРУМ; 20 кА 100 % відповідно до МЕК 60947-2 - 72 В ПОСТІЙНИЙ СТРУМ; 25 кА 100 % відповідно до EN 60947-2 - 12...60 В ПОСТІЙНИЙ СТРУМ; 25 кА 100 % відповідно до МЕК 60947-2 - 12...60 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	12...60 В AC, 220...240 В AC, 100...133 В AC, 72 В DC, 12...60 В DC
Номінальний струм	20 А
Розсіювана потужність на полюс	2,4 Вт
Сегмент ринку	Житловий, малий комерційний
Сертифікація	EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	Z
Частота	50/60 Гц
Ширина	18 мм
Вага	0,215 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач iC60L 1P 20A Z від Schneider Electric (артикул A9F92120) - компактний модульний автомат для захисту кіл постійного струму. Він розрахований на номінал 20 А і характеристику Z, що забезпечує швидке відключення при мінімальних струмах короткого замикання.

Переваги

Висока комутаційна стійкість - електрична зносостійкість 10 000 циклів, механічна 20 000 циклів. Вимикач витримує часте ввімкнення-вимкнення без втрати параметрів.
Надійний захист постійного струму - номінальна відключаюча здатність при короткому замиканні 25 кА. Це дозволяє використовувати автомат у ланцюгах з високими струмами КЗ.
Широкий діапазон робочих температур - від -35 до +70 °C. Автомат працює в неопалюваних приміщеннях, на вулиці в щитках з відповідним ступенем захисту.
Серія Acti9 - сумісність з додатковим обладнанням: допоміжні контакти, сигналізатори, приводні механізми. Можна нарощувати функціонал без заміни автомата.

Де застосовується

У щитах постійного струму для систем безперебійного живлення (ДБЖ), сонячних панелей, акумуляторних батарей.
На промислових об'єктах, де потрібний захист кіл 12-60 В з характеристикою Z - наприклад, для автоматики, контролерів, датчиків.

Технічні особливості

Автомат розрахований на постійний струм (DC) напругою від 12 до 60 В. Напруга ізоляції становить 500 В, номінальна імпульсна напруга - 6 кВ. Ступінь захисту IP20 - для установки в сухих закритих щитах. Монтаж на DIN-рейку, ширина 1 модуль (18 мм). Вага - 0,215 кг. Характеристика спрацьовування Z: автомат відключається при струмах, що перевищують номінал вже в 2-3 рази - це критично для чутливого обладнання, яке не терпить навіть короткочасних перевантажень. При виборі зверніть увагу: для DC-кіл важливо, щоб автомат мав саме постійний тип струму, інакше дуга може не згаснути.

Комплектація

Вимикач поставляється в індивідуальній упаковці, 1 шт. Додаткові аксесуари (допоміжні контакти, ручки) замовляються окремо.
