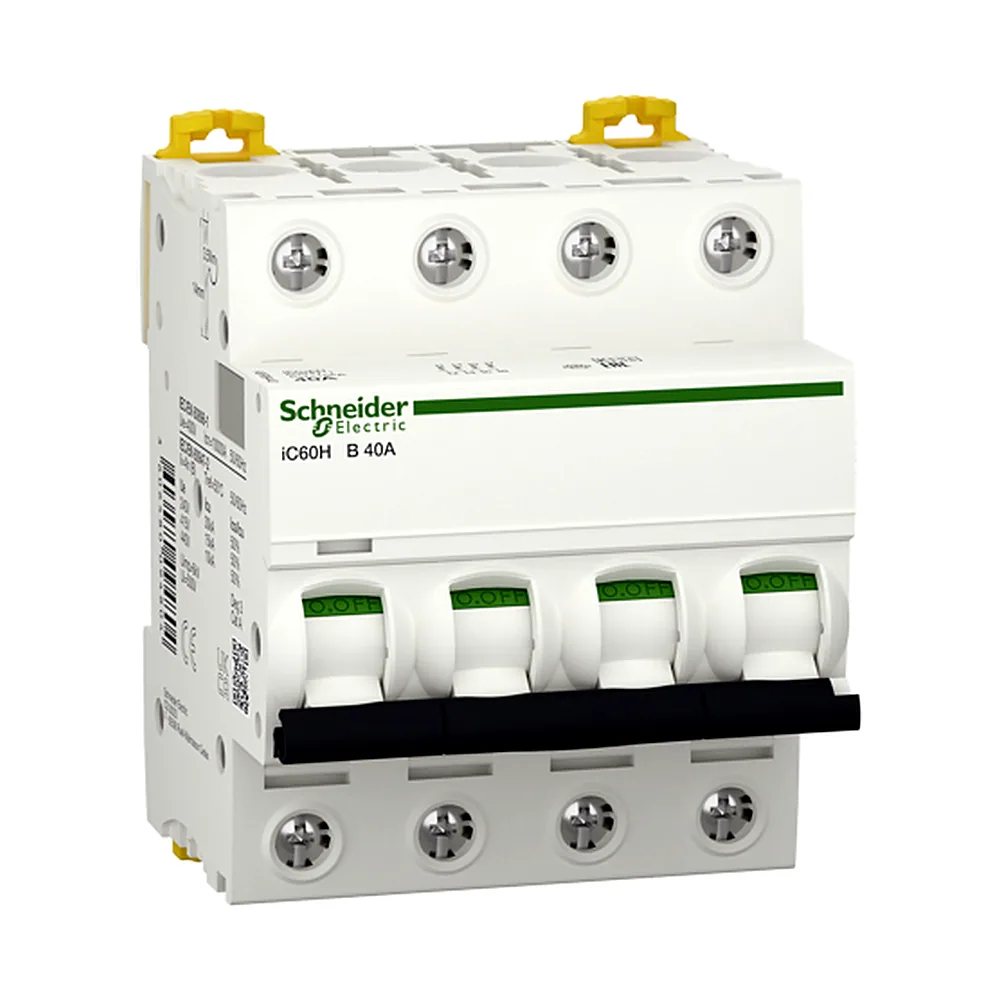

Автоматичний вимикач iC60H 4P B 40 А Schneider Electric A9F88440

Name: Автоматичний вимикач iC60H 4P B 40 А Schneider Electric A9F88440
Brand: Schneider Electric
SKU: 00248550
Price: 3899.38 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

3 899³⁸ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248550
Виробник: Schneider Electric
Артикул: A9F88440
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 4P
1P(25)
2P(27)
3P(29)
4P(30)
Характеристика спрацьовування: B
B
C
D
Номінальний струм: 40 А
6 А
10 А
16 А
20 А
25 А
32 А
40 А
50 А
63 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 10000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 42 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 10 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 30 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 42 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на <= 250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00248550
Виробник	Schneider Electric
Артикул виробника	A9F88440
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	10,8 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	8
Кількість полюсів	4P
Клас обмеження за енергією	3
Код відключаючої здатності	H
Колір	Білий
Країна виробництва	Франція
Крок	18 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	4 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	3,5 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	10000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 42 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 10 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 30 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 42 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на <= 250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Номінальна робоча здатність відключення	15 кА 50 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 7,5 кА 50 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц; 5 кА 50 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц; 15 кА 50 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 7,5 кА 50 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц; 5 кА 50 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц; 7500 А 75 % відповідно до EN 60898-1 - 400 В змінний струм 50/60 Гц; 7500 А 75 % відповідно до МЕК 60898-1 - 400 В змінний струм 50/60 Гц; 21 кА 50 % відповідно до МЕК 60947-2 - 12...133 В змінний струм 50/60 Гц; 21 кА 50 % відповідно до EN 60947-2 - 12...133 В змінний струм 50/60 Гц; 15 кА 100 % відповідно до МЕК 60947-2 - 180...250 В ПОСТІЙНИЙ СТРУМ; 15 кА 100 % відповідно до EN 60947-2 - 180...250 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	220...240 В AC, 400 В AC, 380...415 В AC, 440 В AC, 12...133 В AC, 180...250 В DC
Номінальний струм	40 А
Розсіювана потужність на полюс	3,6 Вт
Сегмент ринку	Малий комерційний
Сертифікація	EN 60898-1; IEC 60898-1; EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	B
Частота	50/60 Гц
Ширина	72 мм
Вага	0,5 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач iC60H 4P 40A B від Schneider Electric серії Acti9 - це чотириполюсний модульний автомат для постійного струму з характеристикою B. Номінал 40 А, відключаюча здатність 15 кА - рішення для DC-ланцюгів, де потрібна надійність і компактність.

Переваги

Чотири полюси для DC - повне розмикання всіх ліній постійного струму, що виключає випадкове замикання через паразитні шляхи.
Характеристика B - миттєве відключення при струмах 3-5 In, підходить для навантажень без пускових стрибків (освітлення, контролери, вимірювальні прилади).
Висока зносостійкість - 20 000 механічних і 10 000 електричних циклів, що дозволяє працювати в режимі частих комутацій.
Широкий діапазон температур - від -35 до +70 °C, тому автомат можна ставити в неопалюваних щитах або на вулиці (за умови додаткового захисту від вологи).
Клас захисту IP20 - захист від пальців і твердих предметів, стандарт для модульних пристроїв у щитах.

Де застосовується

Сонячні електростанції - захист DC-сторін інверторів, комбінаторів і панелей.
Промислові системи постійного струму - акумуляторні батареї, джерела безперебійного живлення, телекомунікаційне обладнання.

Технічні особливості

Монтується на DIN-рейку шириною 4 модулі (72 мм). Номінальна імпульсна напруга 6 кВ, напруга ізоляції 500 В. Робоча напруга 180-250 В постійного струму. Відключаюча здатність при короткому замиканні - 15 кА (забезпечує селективність у більшості об’єктів). Характеристика B - спрацьовування при 3-5 In. При монтажі зверніть увагу на переріз кабелю: стандартне підключення до 25 мм². Для DC-систем важливо дотримуватися полярності - на корпусі автомата позначено + і -. У серії Acti9 доступні додаткові аксесуари: сигнальні контакти, незалежні розчіплювачі, допоміжні вимикачі - сумісність у межах серії.
