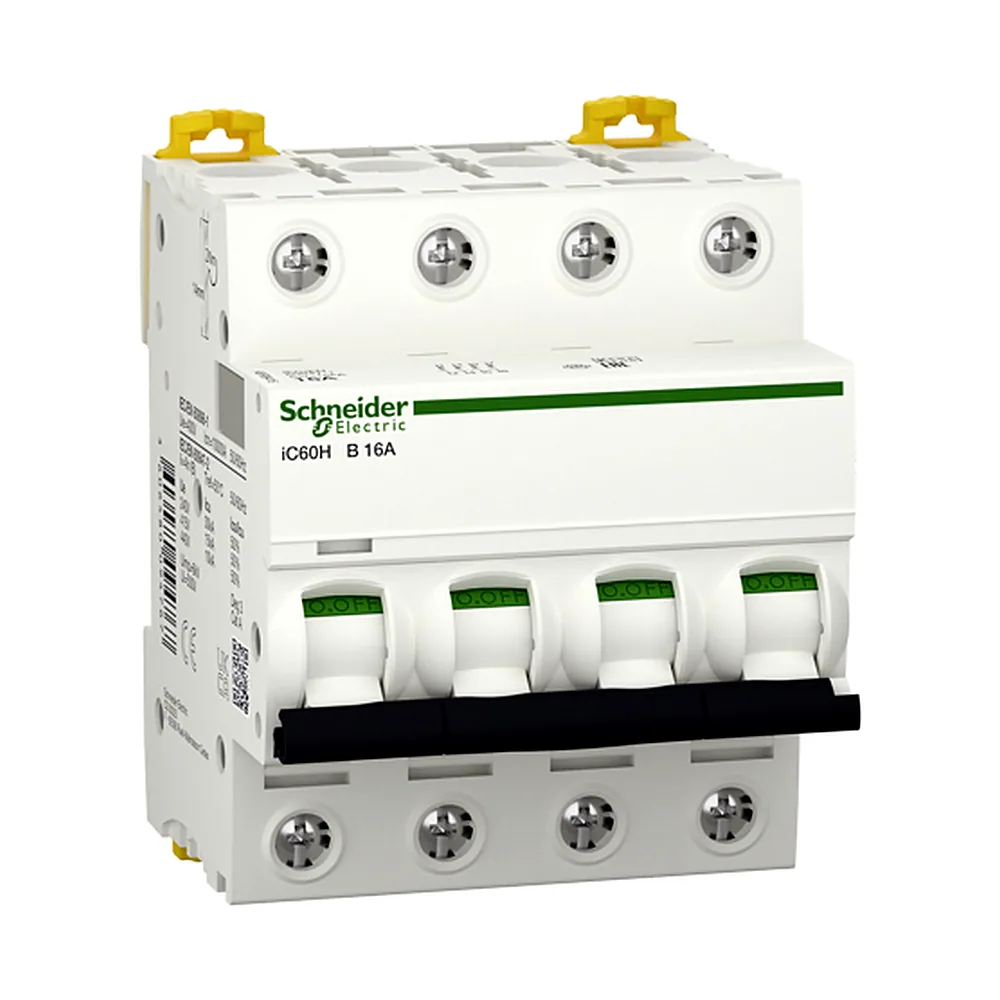

Автоматичний вимикач iC60H 4P B 16 А Schneider Electric A9F88416

Name: Автоматичний вимикач iC60H 4P B 16 А Schneider Electric A9F88416
Brand: Schneider Electric
SKU: 00248546
Price: 2741.24 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

2 741²⁴ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248546
Виробник: Schneider Electric
Артикул: A9F88416
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 4P
1P(25)
2P(27)
3P(29)
4P(30)
Характеристика спрацьовування: B
B
C
D
Номінальний струм: 16 А
6 А
10 А
16 А
20 А
25 А
32 А
40 А
50 А
63 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 10000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 42 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 10 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 30 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 42 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на <= 250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00248546
Виробник	Schneider Electric
Артикул виробника	A9F88416
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	7,2 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	8
Кількість полюсів	4P
Клас обмеження за енергією	3
Код відключаючої здатності	H
Колір	Білий
Країна виробництва	Франція
Крок	18 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	4 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	2 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	10000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 42 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 10 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 30 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 42 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА Icu на <= 250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2
Номінальна робоча здатність відключення	15 кА 50 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 7,5 кА 50 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц; 5 кА 50 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц; 15 кА 50 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 7,5 кА 50 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц; 5 кА 50 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц; 7500 А 75 % відповідно до EN 60898-1 - 400 В змінний струм 50/60 Гц; 7500 А 75 % відповідно до МЕК 60898-1 - 400 В змінний струм 50/60 Гц; 21 кА 50 % відповідно до МЕК 60947-2 - 12...133 В змінний струм 50/60 Гц; 21 кА 50 % відповідно до EN 60947-2 - 12...133 В змінний струм 50/60 Гц; 15 кА 100 % відповідно до МЕК 60947-2 - 180...250 В ПОСТІЙНИЙ СТРУМ; 15 кА 100 % відповідно до EN 60947-2 - 180...250 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	220...240 В AC, 400 В AC, 380...415 В AC, 440 В AC, 12...133 В AC, 180...250 В DC
Номінальний струм	16 А
Розсіювана потужність на полюс	2,4 Вт
Сегмент ринку	Малий комерційний
Сертифікація	EN 60898-1; IEC 60898-1; EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	B
Частота	50/60 Гц
Ширина	72 мм
Вага	0,5 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач iC60H 4P 16A B від Schneider Electric - це чотириполюсний автомат постійного струму серії Acti9. При номіналі 16 А та характеристиці B він забезпечує відключення при короткому замиканні до 15 кА. Підходить для кіл постійного струму, де потрібна стабільна робота в широкому діапазоні температур.

Переваги

Висока відключаюча здатність 15 кА - дозволяє використовувати автомат у щитах з великими струмами КЗ, зокрема в промислових об'єктах.
Широкий діапазон робочих температур -35…+70 °C - автомат працює в неопалюваних приміщеннях, на вулиці або в гарячих цехах без втрати характеристик.
Механічна зносостійкість 20000 циклів - ресурс, який перевищує типовий термін експлуатації більшості об'єктів. Електрична зносостійкість - 10000 циклів.
Ступінь захисту IP20 - захист від твердих предметів діаметром понад 12 мм, достатній для встановлення в закритих щитах.

Де застосовується

У системах сонячної генерації: захист ланцюгів постійного струму між панелями та інвертором.
На промислових об'єктах: щити живлення акумуляторних батарей, електролізні установки, транспортні системи з постійним струмом.
У житлових будинках: для окремих кіл DC (наприклад, резервне живлення від акумуляторів).

Технічні особливості

Автомат розрахований на номінальну напругу 500 В (ізоляція 500 В) і робочий діапазон 180-250 В. Тип струму - постійний (DC), тому він не підходить для змінних кіл. Характеристика B означає, що електромагнітний розчіплювач спрацьовує при струмі 3-5 Iном. Монтується на DIN-рейку, ширина 4 модулі (72 мм). Кількість полюсів - 4, що дозволяє комутувати обидва полюси DC-ланцюга з розривом усіх провідників. Типова помилка при виборі: використання автомата змінного струму в колі постійного - контакти швидше зношуються, а дугогасіння неефективне. Цей автомат сертифікований саме для DC, тому дуга гасне надійно навіть при великих струмах.

Комплектація

Автоматичний вимикач постачається в одиничній упаковці. У комплекті - сам автомат.

Чому в ЛІНА

Ми пропонуємо оригінальний Schneider Electric Acti9 iC60H в наявності на складі. До товару надається сертифікат відповідності та видаткова накладна для юридичних осіб.
