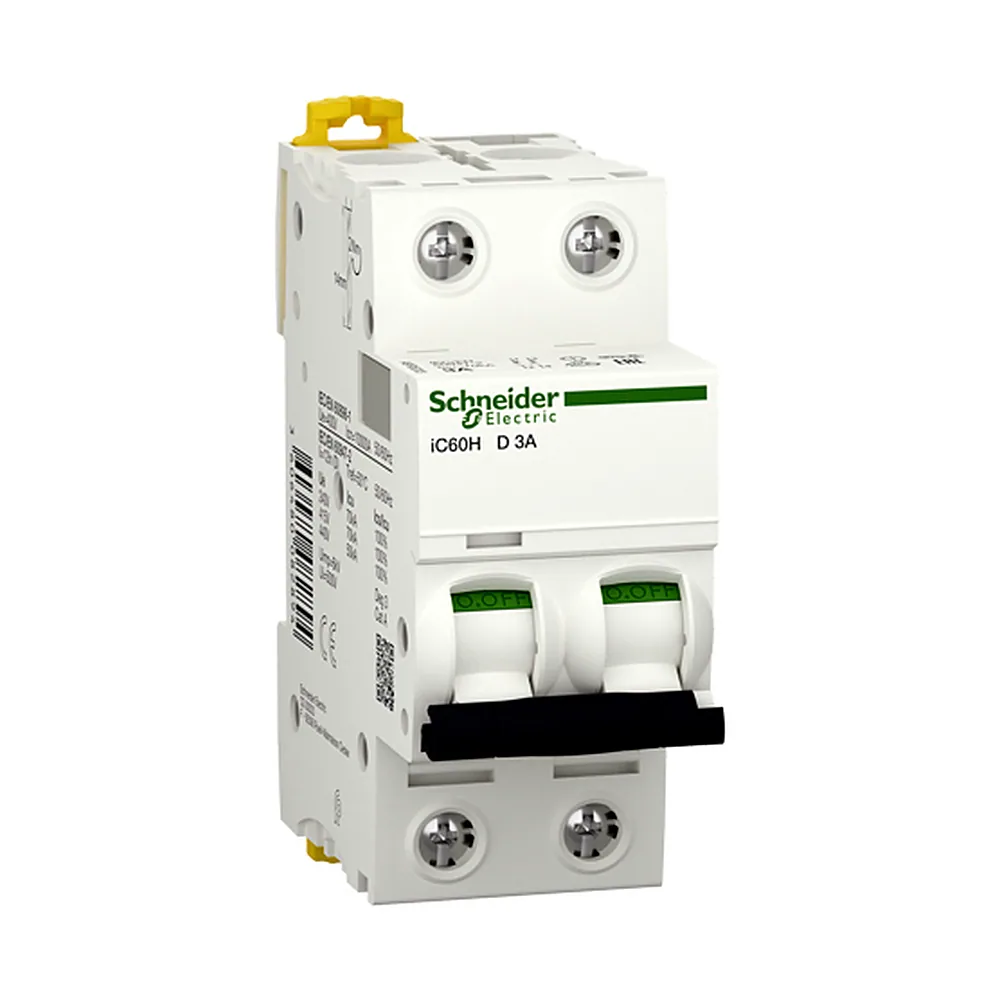

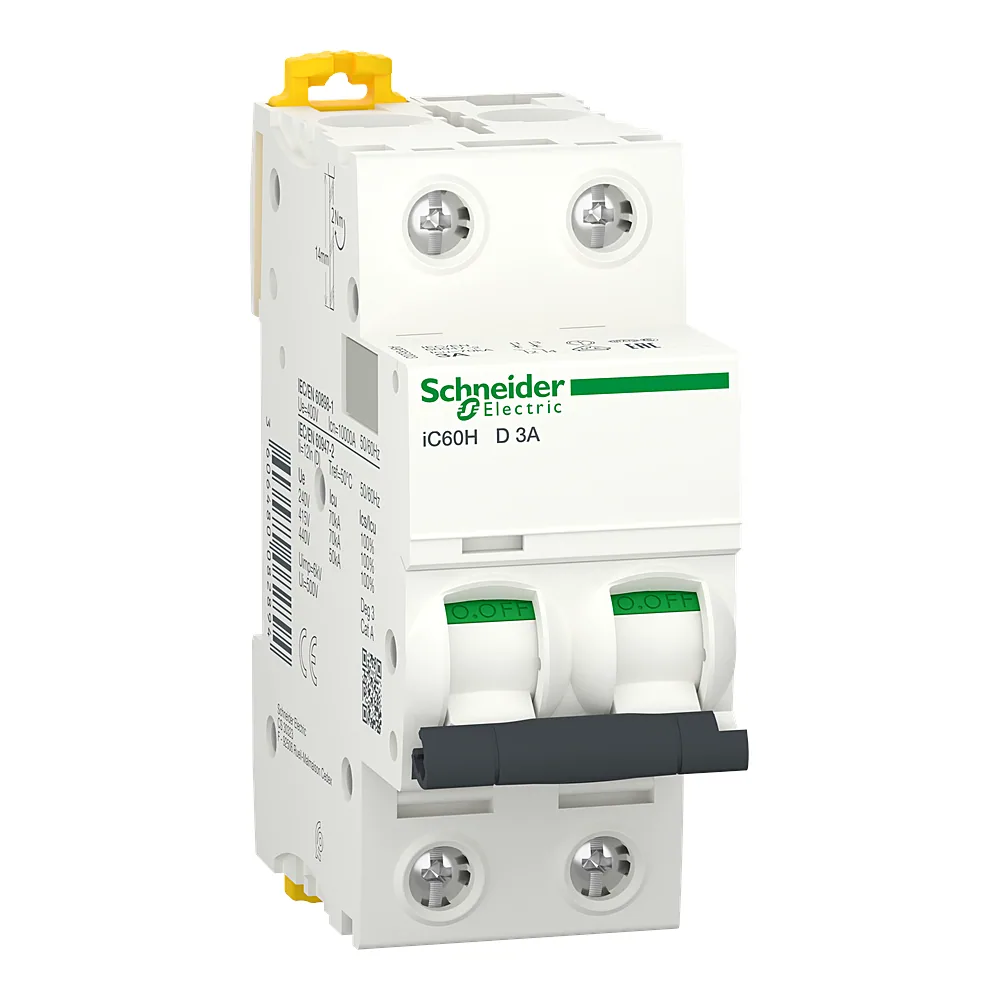

Автоматичний вимикач iC60H 2P D 3 А Schneider Electric A9F85203

Name: Автоматичний вимикач iC60H 2P D 3 А Schneider Electric A9F85203
Brand: Schneider Electric
SKU: 00248525
Price: 2046.1 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

2 046¹⁰ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248525
Виробник: Schneider Electric
Артикул: A9F85203
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 2P
1P(24)
2P(28)
3P(27)
4P(22)
Характеристика спрацьовування: D
C
D
Номінальний струм: 3 А
0,5 А
1 А
2 А
3 А
4 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 10000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 15 кА Icu на <= 125 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 70 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00248525
Виробник	Schneider Electric
Артикул виробника	A9F85203
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	4,4 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	4
Кількість полюсів	2P
Клас обмеження за енергією	3
Код відключаючої здатності	H
Колір	Білий
Країна виробництва	Франція
Крок	18 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	12 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	2 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	10000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 15 кА Icu на <= 125 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 70 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Номінальна робоча здатність відключення	70 кА 100 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 70 кА 100 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 70 кА 100 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц; 70 кА 100 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц; 70 кА 100 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц; 70 кА 100 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц; 7500 А 75 % відповідно до EN 60898-1 - 400 В змінний струм 50/60 Гц; 7500 А 75 % відповідно до МЕК 60898-1 - 400 В змінний струм 50/60 Гц; 70 кА 100 % відповідно до МЕК 60947-2 - 12...133 В змінний струм 50/60 Гц; 70 кА 100 % відповідно до EN 60947-2 - 12...133 В змінний струм 50/60 Гц; 15 кА 100 % відповідно до МЕК 60947-2 - 72...125 В ПОСТІЙНИЙ СТРУМ; 15 кА 100 % відповідно до EN 60947-2 - 72...125 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	220...240 В AC, 400 В AC, 380...415 В AC, 440 В AC, 12...133 В AC, 72...125 В DC
Номінальний струм	3 А
Розсіювана потужність на полюс	2,2 Вт
Сегмент ринку	Малий комерційний
Сертифікація	EN 60898-1; IEC 60898-1; EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	D
Частота	50/60 Гц
Ширина	36 мм
Вага	0,25 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач iC60H 2P 3A D від Schneider Electric - це модульний автомат серії Acti9, призначений для захисту ланцюгів постійного струму (DC). Номінал 3 А та характеристика D роблять його вибором для об'єктів із високими пусковими струмами або імпульсними навантаженнями.

Переваги

Відключаюча здатність 70 кА - забезпечує надійне розмикання при короткому замиканні навіть у потужних DC-мережах. Це одна з найвищих величин у своєму класі.
Діапазон робочих температур -35…+70 °C - дозволяє встановлювати автомат у неопалюваних щитах, на вулиці або в промислових цехах без додаткового обігріву.
Механічна зносостійкість 20000 циклів - ресурс комутації без струму, що відповідає десяткам років експлуатації в нормальному режимі. Електрична зносостійкість - 10000 циклів.
Габарити 36×85×78,5 мм (2 модульні відстані) - компактний розмір дозволяє зекономити місце в щиті. Кількість модулів за паспортом - 4.

Де застосовується

У системах сонячної енергетики: захист DC-сторон панелей, інверторів, акумуляторних батарей.
На промислових об'єктах: живлення постійним струмом для релейного захисту, сигналізації, автоматики.
У транспорті та телекомунікаційному обладнанні: щити постійного струму з напругою 72-125 В.

Технічні особливості

Автомат розрахований на номінальну напругу 500 В (ізоляція - 500 В, імпульсна - 6 кВ). Тип струму - постійний (DC). Характеристика спрацьовування D: короткочасна затримка на струми до 10-20 In для запобігання хибним відключенням при пускових струмах. Монтаж на DIN-рейку - стандартний кріпленням засувкою. Типова помилка: плутають характеристику D із C - для DC-ланцюгів D важливий через вищу кратність відсічки, інакше автомат може вимикатися при нормальному пуску обладнання. Ступінь захисту IP20 - тільки для сухих приміщень.

Комплектація

Виріб постачається окремо, без додаткових аксесуарів. Для встановлення в щиті знадобиться DIN-рейка та, за потреби, допоміжні контакти з серії Acti9.
