Name: Автоматичний вимикач iC60H 2P D 4 А Schneider Electric A9F85204
Brand: Schneider Electric
SKU: 00248526
Price: 1870.76 UAH
Availability: PreOrder

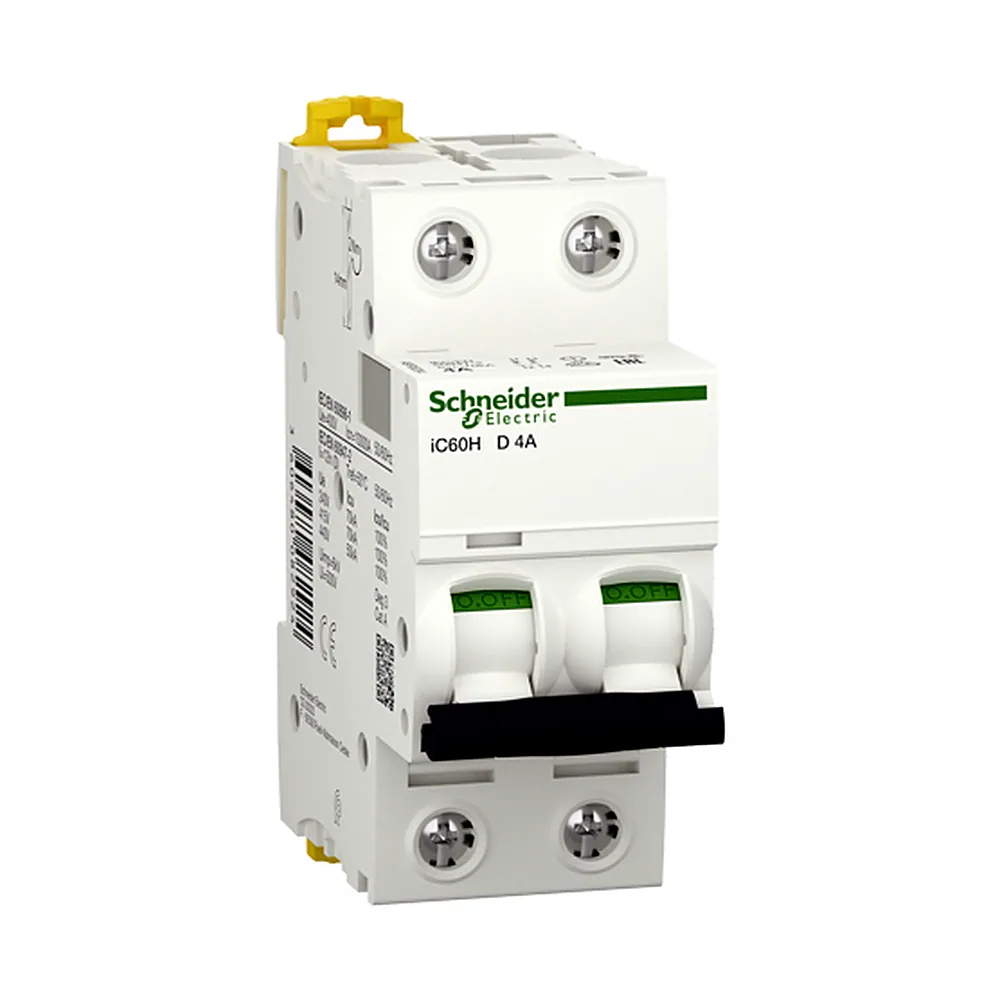

Автоматичний вимикач iC60H 2P D 4 А Schneider Electric A9F85204

Фото ілюстративне — вигляд товару може відрізнятися.

1 870⁷⁶ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 248526
Виробник: Schneider Electric
Артикул: A9F85204
Тип виробу: Автоматичний вимикач
Серія: Acti9
Кількість полюсів: 2P
1P(24)
2P(28)
3P(27)
4P(22)
Характеристика спрацьовування: D
B
C
D
Номінальний струм: 4 А
0,5 А
1 А
2 А
3 А
4 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 10000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 15 кА Icu на <= 125 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 70 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Ступінь захисту: IP20
Колір: Білий
Сумісність: iC60

Усі характеристики

Код	00248526
Виробник	Schneider Electric
Артикул виробника	A9F85204
Серія	Acti9
Висота	85 мм
Відповідність вимогам по ізоляції	Так
Втрати потужності	4,8 Вт
Глибина	78,5 мм
Діапазон робочих температур	-35...+70 °C
Довжина зачистки проводів	14 мм
Електрична зносостійкість	10 000 циклів
Захист від витоку струму на землю	Окремий блок
Імпульсна витримувальна напруга Uimp	6 кВ
Індикатор положення контакту	Так
Категорія застосування	A
Категорія перенапруги	4
Кількість модулів Ш = 9 мм	4
Кількість полюсів	2P
Клас обмеження за енергією	3
Код відключаючої здатності	H
Колір	Білий
Країна виробництва	Франція
Крок	18 мм між фазами
Макс. висота встановлення	2000 м
Межа магнітного відключення	12 x In +/- 20
Механічна зносостійкість	20 000 циклів
Місцева сигналізація	Індикатор спрацювання
Момент затягування	2 Н·м
Напруга ізоляції	500 В
Номінальна відключаюча здатність при короткому замиканні	10000 А Icn на 400 В змінний струм 50/60 Гц відповідно до МЕК 60898-1; 15 кА Icu на <= 125 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 70 кА Icu на 12...60 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 100...133 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 380...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 70 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Номінальна робоча здатність відключення	70 кА 100 % відповідно до EN 60947-2 - 220...240 В змінний струм 50/60 Гц; 70 кА 100 % відповідно до МЕК 60947-2 - 220...240 В змінний струм 50/60 Гц; 70 кА 100 % відповідно до EN 60947-2 - 380...415 В змінний струм 50/60 Гц; 70 кА 100 % відповідно до МЕК 60947-2 - 380...415 В змінний струм 50/60 Гц; 70 кА 100 % відповідно до EN 60947-2 - 440 В змінний струм 50/60 Гц; 70 кА 100 % відповідно до МЕК 60947-2 - 440 В змінний струм 50/60 Гц; 7500 А 75 % відповідно до EN 60898-1 - 400 В змінний струм 50/60 Гц; 7500 А 75 % відповідно до МЕК 60898-1 - 400 В змінний струм 50/60 Гц; 70 кА 100 % відповідно до МЕК 60947-2 - 12...133 В змінний струм 50/60 Гц; 70 кА 100 % відповідно до EN 60947-2 - 12...133 В змінний струм 50/60 Гц; 15 кА 100 % відповідно до МЕК 60947-2 - 72...125 В ПОСТІЙНИЙ СТРУМ; 15 кА 100 % відповідно до EN 60947-2 - 72...125 В ПОСТІЙНИЙ СТРУМ
Номінальна робоча напруга Ue	220...240 В AC, 400 В AC, 380...415 В AC, 440 В AC, 12...133 В AC, 72...125 В DC
Номінальний струм	4 А
Розсіювана потужність на полюс	2,4 Вт
Сегмент ринку	Малий комерційний
Сертифікація	EN 60898-1; IEC 60898-1; EN 60947-2; IEC 60947-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Сумісність	iC60
Сумісність гребінчастих шин і розподільчих	Зверху або знизу: Так
Температура зберігання	-40...+85 °C
Тип затискачів	Одиночна клема
Тип керування	Перемикач
Тип монтажу	DIN-рейка
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Тропічне виконання	2 відповідно до МЕК 60068-1
Характеристика спрацьовування	D
Частота	50/60 Гц
Ширина	36 мм
Вага	0,25 кг
Відносна вологість	95 % при 55 °C

Опис

Автоматичний вимикач Schneider Electric iC60H 2P 4A D (арт. A9F85204) - це модульний автомат постійного струму з характеристикою D. Його головна особливість - надзвичайно висока відключаюча здатність 70 кА при номіналі 4 А, що робить його придатним для мереж з високими струмами короткого замикання.

Переваги

Висока відключаюча здатність - 70 кА (номінал 4 А) дозволяє використовувати автомат у системах з потужними джерелами живлення, наприклад, у промислових DC-шинах або сонячних електростанціях.
Широкий діапазон температур - від -35 до +70 °C дає змогу працювати в неопалюваних приміщеннях та на відкритих установках.
Висока зносостійкість - електрична 10 000 циклів, механічна 20 000 циклів гарантують тривалий ресурс без заміни.
Компактна ширина - 2 модулі (36 мм) на DIN-рейці заощаджують місце в щиті.

Де застосовується

Побутові: захист ланцюгів постійного струму в системах освітлення, сигналізації, контролерів.
Об'єктні: промислові щити, телекомунікаційне обладнання, акумуляторні батареї, фотоелектричні установки.

Технічні особливості

Автомат розрахований на постійний струм (DC) з робочою напругою 72-125 В та напругою ізоляції 500 В. Характеристика D забезпечує спрацьовування при струмах 10-20-кратних номіналу, що підходить для навантажень з високими пусковими струмами - двигунів, імпульсних блоків живлення. Монтаж на DIN-рейку, ширина 2 модулі (36 мм). Незважаючи на малий номінал 4 А, відключаюча здатність 70 кА - одна з найвищих у класі. Важливо: цей автомат призначений виключно для постійного струму, не використовуйте його в мережах змінного струму без підтвердження виробника.
