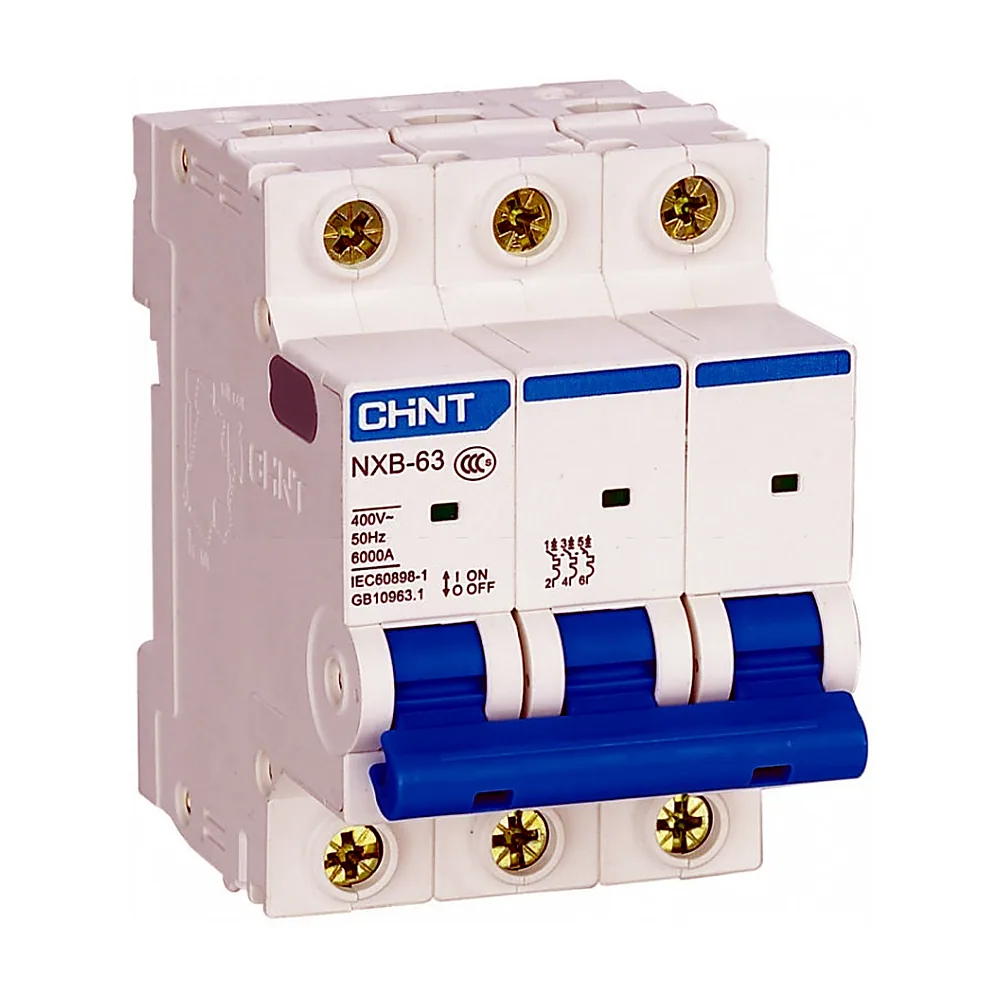

Автоматичний вимикач CHINT NXB-63 3P D4 6kA - модульний трифазний автомат для живлення 380 В змінного струму. Характеристика D та номінал 4 А роблять його вибором для захисту ліній з високими пусковими струмами. Вимикаюча здатність 6 кА гарантує безпеку в мережах з можливими короткими замиканнями.
Переваги
- Характеристика D - спрацьовує при струмах 10-20 номіналу, тому не вибиває під час запуску двигунів, трансформаторів або насосів.
- Трифазне виконання 3P - комутує три фази одночасно, що обов'язково для трифазних щитів.
- Механічна зносостійкість 20000 циклів - автомат розрахований на часте ручне вимкнення в якості вимикача навантаження.
- Широкий переріз кабелю - клеми приймають провід від 1 до 25 мм², підходить і для тонких ліній керування, і для силових кабелів.
- Робочий діапазон -35…+70 °C - дозволяє монтаж у неопалюваних приміщеннях або на вулиці в щиті.
Де застосовується
- Захист трифазних електродвигунів, компресорів, кондиціонерів у побутових та напівпромислових щитах.
- Вступні автомати в розподільчих пунктах об'єктів з невеликим навантаженням (до 4 А на фазу).
Технічні особливості
Автомат серії NXB-63 відповідає вимогам IEC 60898-1. Встановлюється на DIN-рейку шириною 35 мм, займає 3 модулі (54 мм). Клеми допускають переріз до 25 мм² - при затягуванні важливо не перевищити момент, рекомендований в інструкції. Характеристика D відрізняється від C: тепловий розчіплювач спрацьовує в діапазоні 1,13-1,45 номіналу, а електромагнітний - при 10-20 Iном. Це головна причина, чому D-автомат не вибиває на пусковий струм двигуна, де C-характеристика могла б дати хибне спрацювання. Номінальна імпульсна напруга 4 кВ забезпечує стійкість до грозових перенапруг.
Типова помилка при виборі: плутають кількість полюсів - трифазному навантаженню потрібен 3P, а не 1P+N. Якщо поставити однополюсний автомат на три фази, фаза без захисту залишається під напругою при КЗ.
Комплектація
Постачається в індивідуальній упаковці, всередині - автомат, паспорт, інструкція з монтажу.
