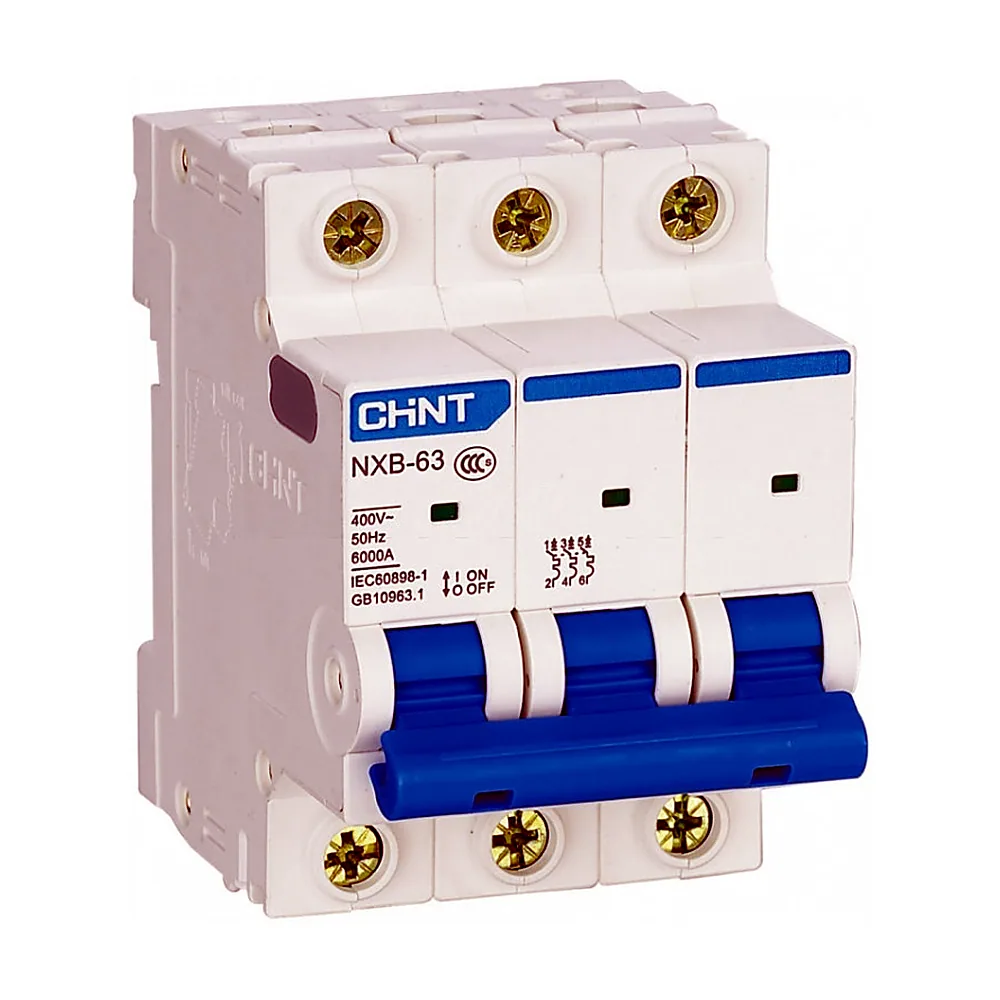

Автоматичний вимикач CHINT NXB-63 3P D3 6kA - трифазний модульний автомат на 3 А з характеристикою D, призначений для захисту ліній з високими пусковими струмами. Він витримує короткочасні перевантаження, які виникають при запуску двигунів, насосів і компресорів, але миттєво відключає мережу при короткому замиканні.
Переваги
- Характеристика D - електромагнітний розчіплювач спрацьовує при струмах 10-20 кратних від номіналу. Це дозволяє уникнути хибних відключень під час пуску обладнання з великими пусковими струмами.
- Вимикаюча здатність 6 кА - достатня для більшості розподільчих щитів, забезпечує надійний захист при короткому замиканні.
- Механічна зносостійкість 20000 циклів - автомат розрахований на часті вмикання-вимикання, не вийде з ладу через рік експлуатації.
- Переріз проводів до 25 мм² - дозволяє підключати силові кабелі без додаткових перехідників, що спрощує монтаж.
- Широкий діапазон температур (-35…+70 °C) - працює в неопалюваних приміщеннях, на вулиці та в гарячих цехах.
Де застосовується
- У промислових щитах для захисту електродвигунів, насосів, компресорів, вентиляторів.
- У розподільчих мережах 380 В з навантаженнями, що мають високий пусковий струм (трансформатори, зварювальні апарати).
Технічні особливості
Автомат виконано в модульному корпусі, займає 3 модулі по 17,5 мм (ширина 54 мм). Кріпиться на DIN-рейку, монтаж стандартний. Номінальний струм 3 А, робоча напруга 380 В змінного струму. Характеристика D розрахована на струми короткого замикання в діапазоні 10-20 Iн - це означає, що автомат не відключатиметься при пусковому струмі двигуна, який може сягати 30 А, але миттєво спрацює при справжньому КЗ. Вимикаюча здатність 6 кА підтверджена випробуваннями. Імпульсна напруга 4 кВ - захист від перенапруг. Механічна зносостійкість 20000 циклів, гарантія 2 роки. Ступінь захисту IP20 - для сухих приміщень. Робоча температура від -35 до +70 °C. Провід, що підключається, - перерізом від 1 до 25 мм². Артикул 814179.
Практичний нюанс: типова помилка - встановити замість D автомат з характеристикою C. Результат - постійні відключення під час запуску двигуна, особливо в холодну пору. Цей автомат з характеристикою D вирішує проблему, не потребуючи завищення номіналу.
