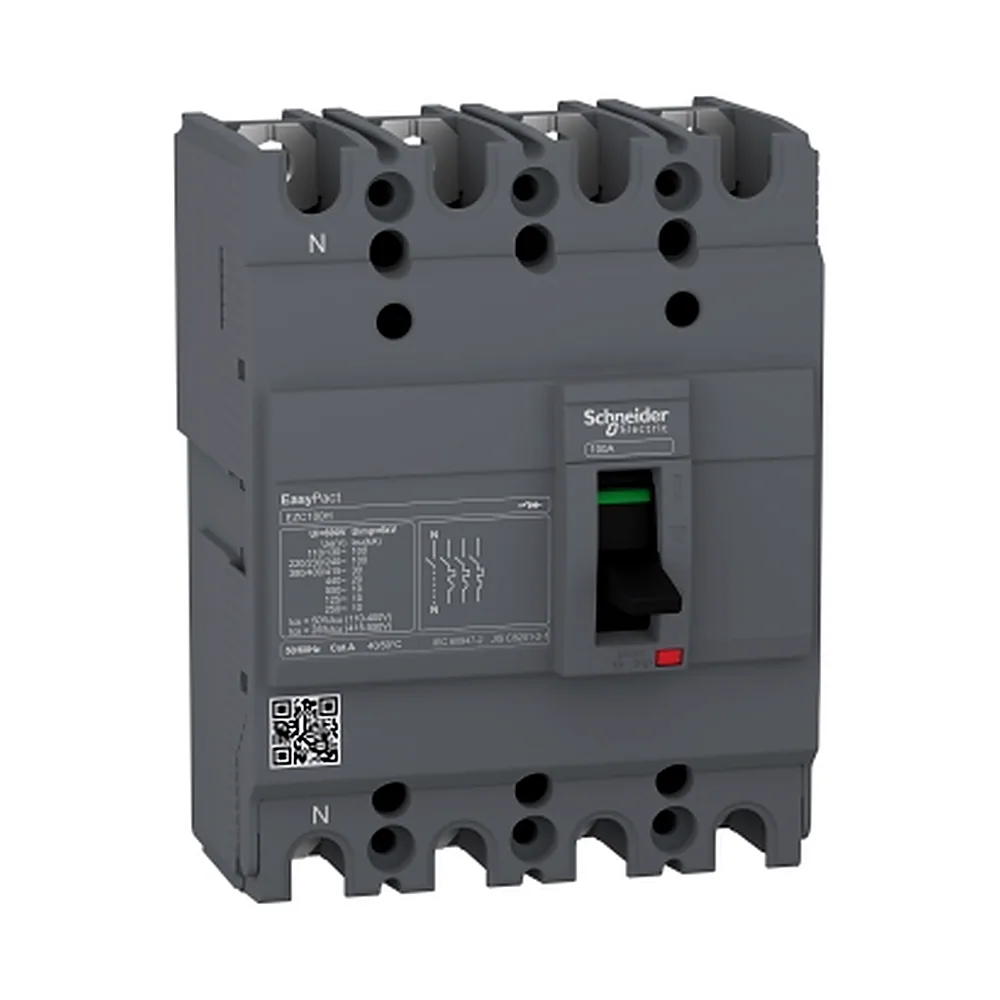

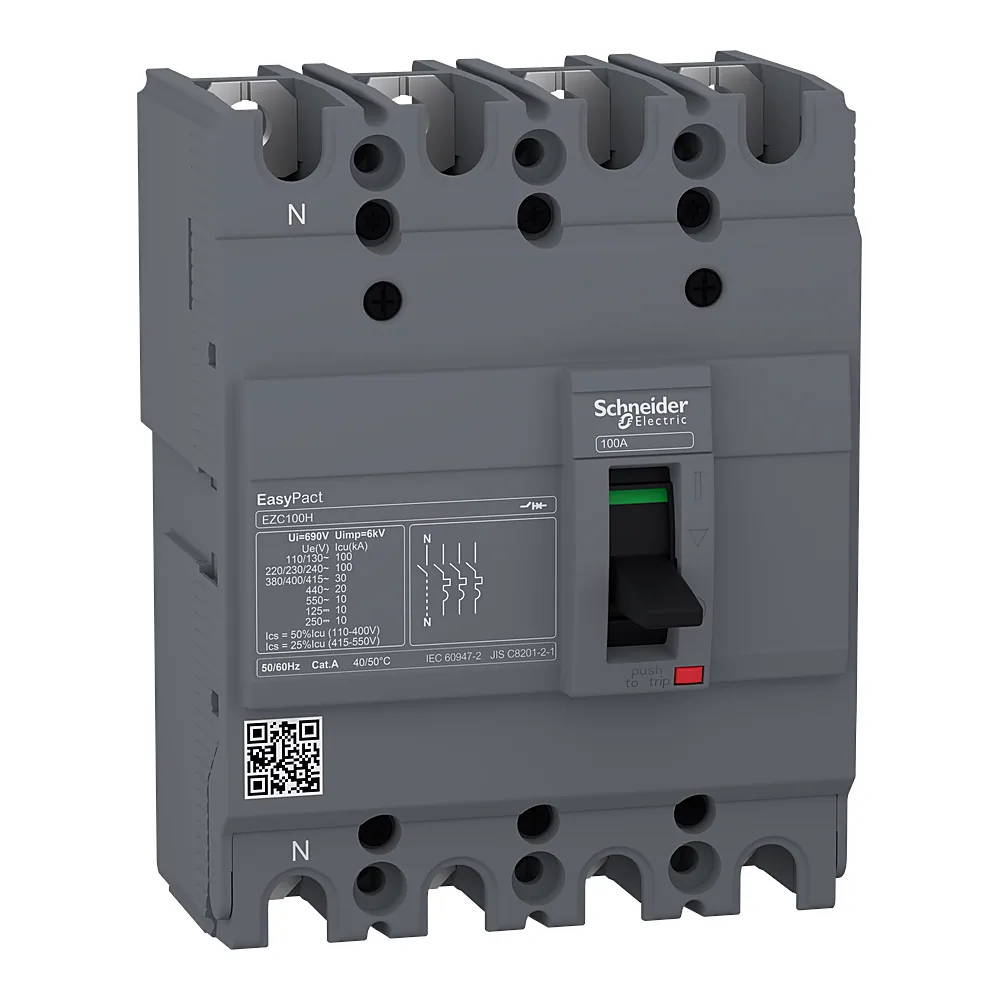

Автоматичний вимикач EasyPact EZC100H 4P 32 А 30 кА Schneider Electric EZC100H4032

Name: Автоматичний вимикач EasyPact EZC100H 4P 32 А 30 кА Schneider Electric EZC100H4032
Brand: Schneider Electric
SKU: 00166722
Price: 8507 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

8 507 ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Каталог · 12,2 МБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 166722
Виробник: Schneider Electric
Артикул: EZC100H4032
Тип виробу: Автоматичний вимикач
Серія: EASYPACT EZC
Кількість полюсів: 4P
2P
3P
4P
Номінальний струм: 32 А
20 А
25 А
30 А
32 А
40 А
50 А
60 А
63 А
75 А
80 А
100 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 10 кА Icu на 125 В ПОСТІЙНИЙ СТРУМ 1P відповідно до МЕК 60947-2; 10 кА Icu на 250 В ПОСТІЙНИЙ СТРУМ 2P відповідно до МЕК 60947-2; 10 кА Icu на 550 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 110...130 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 50 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 30 кА Icu на 380...400 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 30 кА Icu на 415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Модель розчеплювача: TM-D
MA(3)
MicroLogic 2,0
MicroLogic 2,2(3)
TM-D(142)
TM-DC(2)

Усі характеристики

Код	00166722
Виробник	Schneider Electric
Артикул виробника	EZC100H4032
Серія	EASYPACT EZC
Верхнє з'єднання	Фронтальний
Висота	130 мм
Відповідність вимогам по ізоляції	Так
Глибина	60 мм
Діапазон робочих температур	-25...+70 °C
Електрична зносостійкість	1500 циклів
Захист від витоку струму на землю	Відсутній
Імпульсна витримувальна напруга Uimp	6 кВ
Категорія застосування	A
Кількість полюсів	4P
Код відключаючої здатності	H
Країна виробництва	Таїланд
Крок	25 мм
Механічна зносостійкість	8500 циклів
Місцева сигналізація	Пряма індикація положення контакту
Модель розчеплювача	TM-D
Напруга ізоляції	690 В
Нижнє з'єднання	Фронтальний
Номінал розчіплювача	32 А
Номінальна відключаюча здатність при короткому замиканні	10 кА Icu на 125 В ПОСТІЙНИЙ СТРУМ 1P відповідно до МЕК 60947-2; 10 кА Icu на 250 В ПОСТІЙНИЙ СТРУМ 2P відповідно до МЕК 60947-2; 10 кА Icu на 550 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 110...130 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 50 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 30 кА Icu на 380...400 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 30 кА Icu на 415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Номінальна робоча здатність відключення	5 кА на 125 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 5 кА на 250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 5 кА на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 2,5 кА на 550 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА на 380...400 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 25 кА на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 50 кА на 110...130 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 7,5 кА на 415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Номінальна робоча напруга Ue	550 В AC, 250 В DC
Номінальний струм	32 А
Опис захищених полюсів	3t
Сертифікація	GB/T 14048,2; IEC 60947-1; IEC 60947-2; JIS C8201-2-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Ступінь захисту IK	IK07
Сумісність	EZC100
Температура зберігання	-35...+85 °C
Тип захисту	Захист від короткого замикання; захист від перевантаження
Тип керування	Перемикач
Тип монтажу	Задня панель
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Уставка захисту нейтралі	Без захисту
Частота	50/60 Гц
Ширина	100 мм

Опис

Автоматичний вимикач EASYPACT EZC100H 4P 30кА 32А від Schneider Electric - це силовий модульний автомат для захисту ліній з великими струмами короткого замикання. Його номінал 32 А та характеристика спрацьовування H роблять його придатним для промислових і комерційних мереж.

Переваги

Відключаюча здатність 30 кА - дозволяє використовувати автомат у розподільчих щитах біля трансформаторів, де струми КЗ сягають десятків кілоампер.
Тепломагнітний розчеплювач TM-D - суміщає захист від перевантаження (тепловий) та короткого замикання (електромагнітний), налаштований на фіксовані пороги.
Чотири полюси (4P) - комутує всі фази та нейтраль, що критично для трифазних мереж 380 В з ізольованою нейтраллю або схем TN-S.
Робочий діапазон температур -25…+70 °C - автомат працездатний у неопалюваних приміщеннях та на відкритих щитах.

Де застосовується

У ввідних розподільчих пристроях промислових об'єктів, де потрібна висока стійкість до струмів КЗ.
У щитах комерційної нерухомості (офіси, торгівельні центри) для захисту силових фідерів.

Технічні особливості

Автомат розрахований на напругу ізоляції 690 В та імпульсну напругу 8 кВ - це забезпечує надійну роботу в мережах з можливими комутаційними перенапругами. Механічна зносостійкість становить 13000 циклів, електрична (категорія A) - 4000 циклів при 415 В змінного струму. Монтується на DIN-рейку, підходить для проміжного монтажу. Характеристика H означає, що електромагнітний розчеплювач спрацьовує при струмі 10-14 номінального. Зверніть увагу: при виборі цього автомата важливо, щоб переріз кабелю відповідав струму 32 А, інакше тепловий захист може не спрацювати вчасно через перевищення опору лінії.
