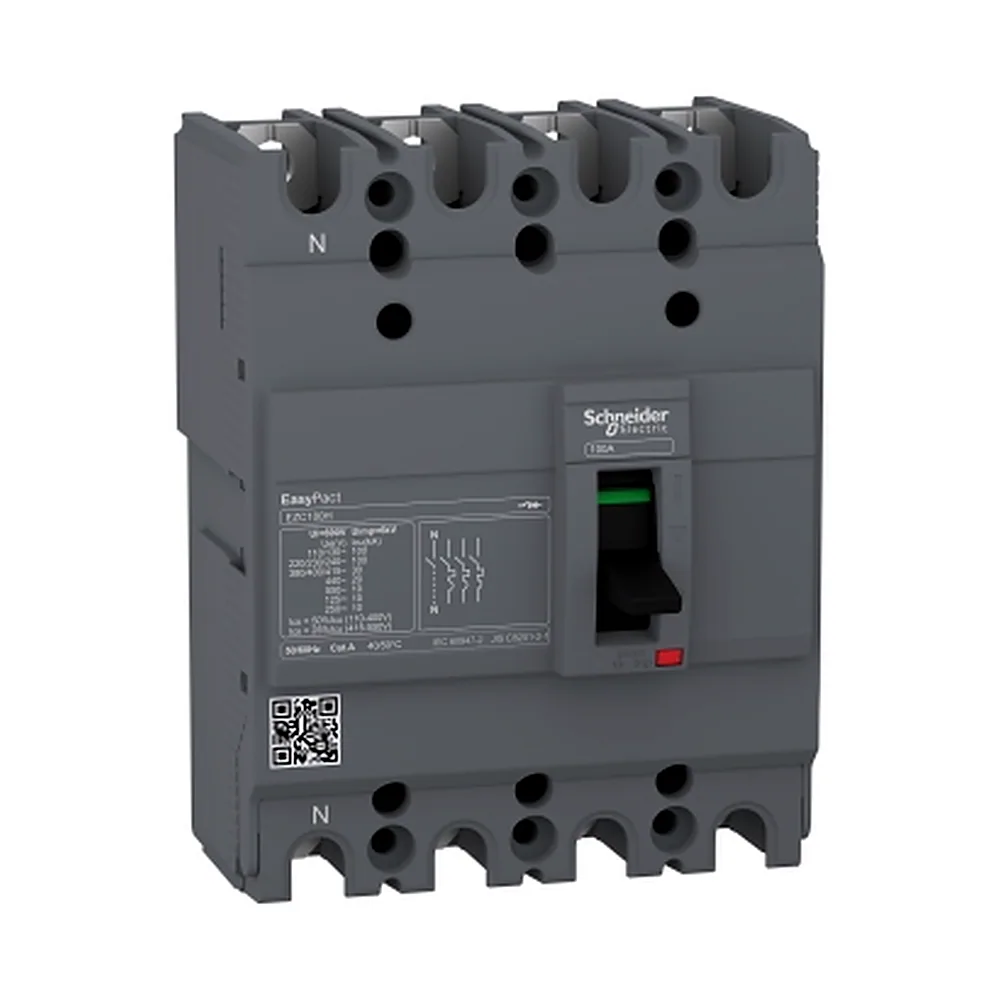

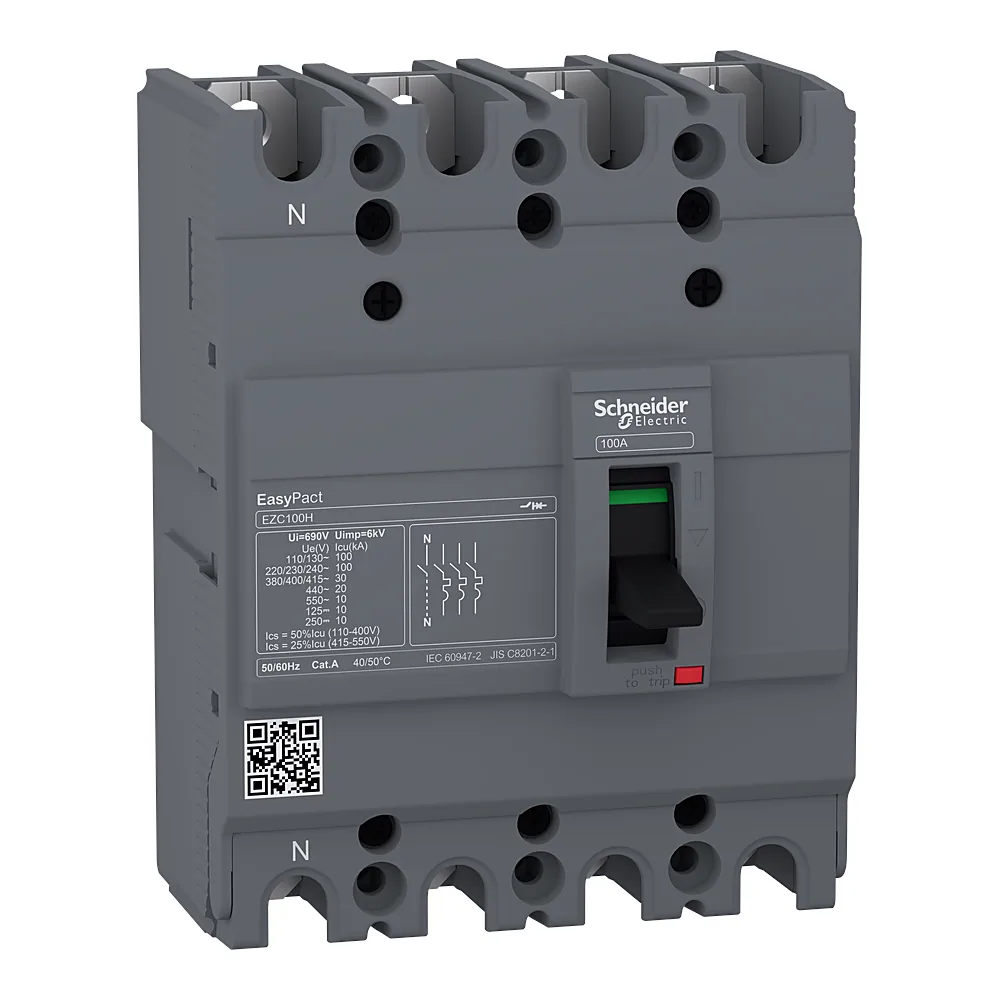

Автоматичний вимикач EasyPact EZC100H 4P 20 А 30 кА Schneider Electric EZC100H4020

Name: Автоматичний вимикач EasyPact EZC100H 4P 20 А 30 кА Schneider Electric EZC100H4020
Brand: Schneider Electric
SKU: 00166719
Price: 8507 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

8 507 ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Каталог · 12,2 МБ

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 166719
Виробник: Schneider Electric
Артикул: EZC100H4020
Тип виробу: Автоматичний вимикач
Серія: EASYPACT EZC
Кількість полюсів: 4P
1P(25)
2P(13)
3P(40)
4P(25)
Номінальний струм: 20 А
20 А
25 А
30 А
32 А
40 А
50 А
60 А
63 А
75 А
80 А
100 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 10 кА Icu на 125 В ПОСТІЙНИЙ СТРУМ 1P відповідно до МЕК 60947-2; 10 кА Icu на 250 В ПОСТІЙНИЙ СТРУМ 2P відповідно до МЕК 60947-2; 10 кА Icu на 550 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 110...130 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 50 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 30 кА Icu на 380...400 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 30 кА Icu на 415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Модель розчеплювача: TM-D
MA(3)
MicroLogic 2,0
MicroLogic 2,2(3)
TM-D(142)
TM-DC(2)

Усі характеристики

Код	00166719
Виробник	Schneider Electric
Артикул виробника	EZC100H4020
Серія	EASYPACT EZC
Верхнє з'єднання	Фронтальний
Висота	130 мм
Відповідність вимогам по ізоляції	Так
Глибина	60 мм
Діапазон робочих температур	-25...+70 °C
Електрична зносостійкість	1500 циклів
Захист від витоку струму на землю	Відсутній
Імпульсна витримувальна напруга Uimp	6 кВ
Категорія застосування	A
Кількість полюсів	4P
Код відключаючої здатності	H
Країна виробництва	Таїланд
Крок	25 мм
Механічна зносостійкість	8500 циклів
Місцева сигналізація	Пряма індикація положення контакту
Модель розчеплювача	TM-D
Напруга ізоляції	690 В
Нижнє з'єднання	Фронтальний
Номінал розчіплювача	20 А
Номінальна відключаюча здатність при короткому замиканні	10 кА Icu на 125 В ПОСТІЙНИЙ СТРУМ 1P відповідно до МЕК 60947-2; 10 кА Icu на 250 В ПОСТІЙНИЙ СТРУМ 2P відповідно до МЕК 60947-2; 10 кА Icu на 550 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 110...130 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 50 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 30 кА Icu на 380...400 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 30 кА Icu на 415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Номінальна робоча здатність відключення	5 кА на 125 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 5 кА на 250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 5 кА на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 2,5 кА на 550 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 15 кА на 380...400 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 25 кА на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 50 кА на 110...130 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 7,5 кА на 415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Номінальна робоча напруга Ue	550 В AC, 250 В DC
Номінальний струм	20 А
Опис захищених полюсів	3t
Сертифікація	GB/T 14048,2; IEC 60947-1; IEC 60947-2; JIS C8201-2-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Ступінь захисту IK	IK07
Сумісність	EZC100
Температура зберігання	-35...+85 °C
Тип захисту	Захист від короткого замикання; захист від перевантаження
Тип керування	Перемикач
Тип монтажу	Задня панель
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Уставка захисту нейтралі	Без захисту
Частота	50/60 Гц
Ширина	100 мм

Опис

Автоматичний вимикач Schneider Electric EASYPACT EZC100H 4P 30кА 20А (арт. EZC100H4020) - це силовий модульний автомат для розподільчих щитів промислового та комерційного призначення. Його головна перевага - висока відключаюча здатність 30 кА, що дозволяє надійно захистити лінію навіть при потужних коротких замиканнях.

Переваги

30 кА відключаючої здатності - автомат здатен розірвати ланцюг при короткому замиканні зі струмом до 30 кА, що актуально для ввідних щитів та об'єктів з великим струмом КЗ.
4 полюси - одночасне відключення всіх фаз і нейтралі, необхідне для трифазних мереж із глухозаземленою нейтраллю.
Тепломагнітний розчеплювач TM-D - поєднує захист від перевантаження (тепловий елемент) і короткого замикання (електромагнітний соленоїд) з характеристикою H, оптимізованою для промислових кіл.
Широкий діапазон температур - працює від -25 до +70 °C, тому підходить для неопалюваних приміщень та зовнішніх щитів.
Ресурс 13000 механічних циклів - вистачає на роки експлуатації без заміни.

Де застосовується

Ввідні та розподільчі щити житлових будинків із трифазним вводом
Промислові об'єкти, де потрібна висока стійкість до струмів КЗ (цехи, склади, виробництво)

Технічні особливості

Автомат відповідає вимогам IEC 60947-3 (категорія A). Встановлюється на DIN-рейку. Номінальна напруга 250-550 В, ізоляція витримує 690 В, імпульсна напруга - 8 кВ. Ступінь захисту IP20 - при монтажі в щиті додаткового захисту не потребує. Зверніть увагу: покажчик розчеплення відсутній, тому при виборі автомата для щитів, де потрібна візуальна індикація спрацьовування, доведеться встановлювати додатковий сигнальний контакт. Модель підходить для проміжного монтажу (на панель), що дає змогу гнучко компонувати щит.
