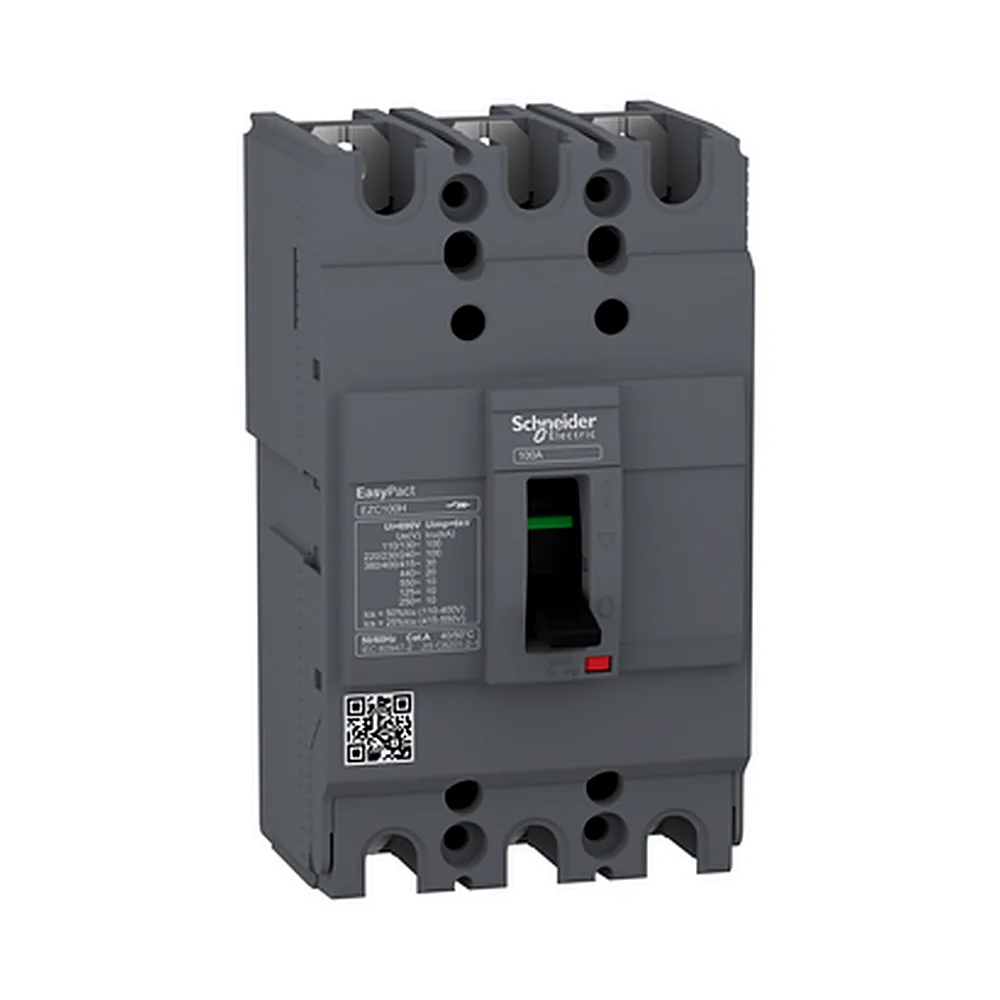

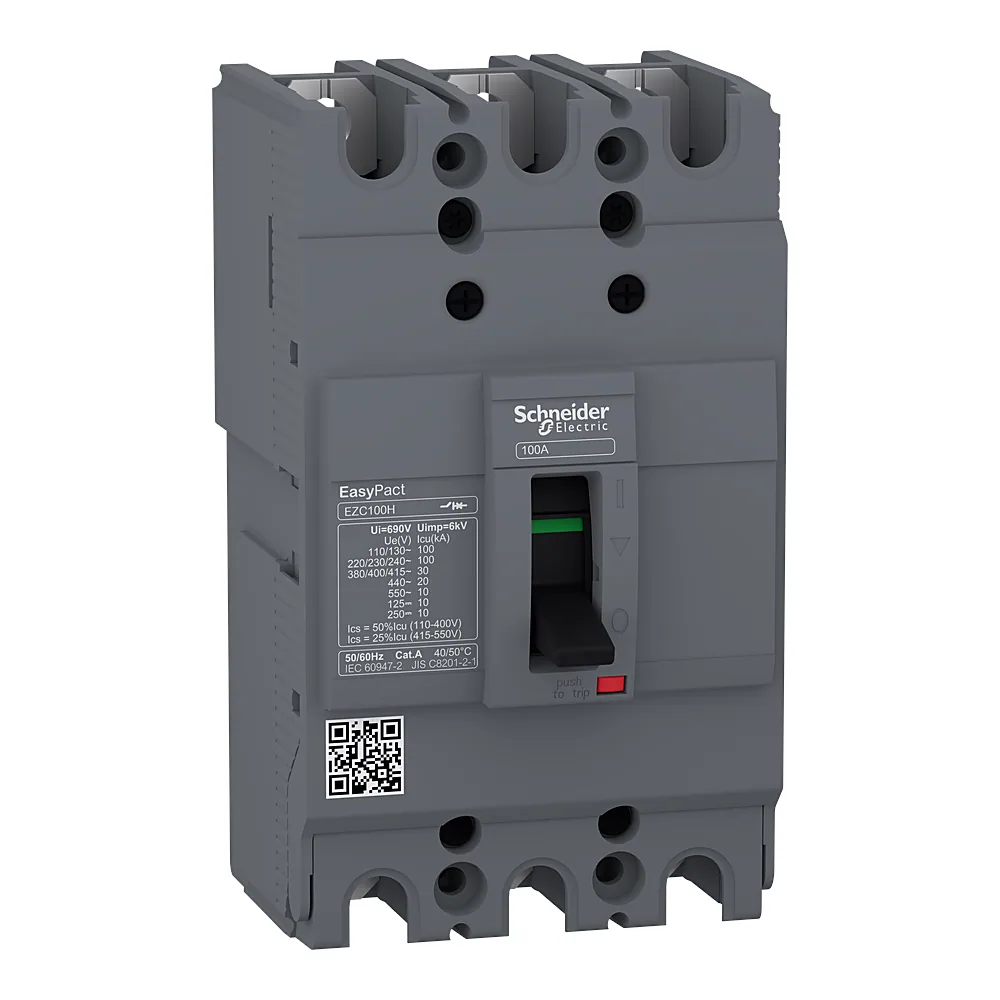

Автоматичний вимикач EasyPact EZC100H 3P 75 А 30 кА Schneider Electric EZC100H3075

Name: Автоматичний вимикач EasyPact EZC100H 3P 75 А 30 кА Schneider Electric EZC100H3075
Brand: Schneider Electric
SKU: 00166716
Price: 7388.16 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

7 388¹⁶ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 166716
Виробник: Schneider Electric
Артикул: EZC100H3075
Тип виробу: Автоматичний вимикач
Серія: EASYPACT EZC
Кількість полюсів: 3P
1P(25)
2P(13)
3P(40)
4P(25)
Номінальний струм: 75 А
15 А
20 А
25 А
30 А
40 А
50 А
60 А
75 А
80 А
100 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 10 кА Icu на 125 В ПОСТІЙНИЙ СТРУМ 1P відповідно до МЕК 60947-2; 10 кА Icu на 250 В ПОСТІЙНИЙ СТРУМ 2P відповідно до МЕК 60947-2; 10 кА Icu на 550 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 110...130 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 30 кА Icu на 380 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 30 кА Icu на 400...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Модель розчеплювача: TM-D
MA(3)
MicroLogic 2,0
MicroLogic 2,2(3)
TM-D(142)
TM-DC(2)

Усі характеристики

Код	00166716
Виробник	Schneider Electric
Артикул виробника	EZC100H3075
Серія	EASYPACT EZC
Верхнє з'єднання	Фронтальний
Висота	130 мм
Відповідність вимогам по ізоляції	Так
Глибина	60 мм
Діапазон робочих температур	-25...+70 °C
Електрична зносостійкість	1500 циклів
Захист від витоку струму на землю	Відсутній
Імпульсна витримувальна напруга Uimp	6 кВ
Категорія застосування	A
Кількість полюсів	3P
Код відключаючої здатності	H
Країна виробництва	Таїланд
Крок	25 мм
Механічна зносостійкість	8500 циклів
Місцева сигналізація	Пряма індикація положення контакту
Модель розчеплювача	TM-D
Напруга ізоляції	690 В
Нижнє з'єднання	Фронтальний
Номінал розчіплювача	75 А
Номінальна відключаюча здатність при короткому замиканні	10 кА Icu на 125 В ПОСТІЙНИЙ СТРУМ 1P відповідно до МЕК 60947-2; 10 кА Icu на 250 В ПОСТІЙНИЙ СТРУМ 2P відповідно до МЕК 60947-2; 10 кА Icu на 550 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 110...130 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 30 кА Icu на 380 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 30 кА Icu на 400...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Номінальна робоча здатність відключення	15 кА на 380 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 5 кА на 125 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 5 кА на 250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 50 кА на 110/130 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 50 кА на 220/230/240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 5 кА на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 2,5 кА на 550 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 7,5 кА на 400/415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Номінальна робоча напруга Ue	550 В AC, 250 В DC
Номінальний струм	75 А
Опис захищених полюсів	3t
Сегмент ринку	Малий комерційний
Сертифікація	GB/T 14048,2; IEC 60947-1; IEC 60947-2; JIS C8201-2-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Ступінь захисту IK	IK07
Сумісність	EZC100
Температура зберігання	-35...+85 °C
Тип захисту	Захист від короткого замикання; захист від перевантаження
Тип керування	Перемикач
Тип монтажу	Задня панель
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Уставка захисту нейтралі	Без захисту
Частота	50/60 Гц
Ширина	75 мм

Опис

Автоматичний вимикач силовий EASYPACT EZC100H 3P 30кА 75А Schneider Electric (арт. EZC100H3075) призначений для захисту трифазних мереж із номіналом 75 А. Це рішення для промислових об'єктів, де потрібна висока відключаюча здатність до 30 кА.

Переваги

Відключаюча здатність 30 кА - автомат витримує струми короткого замикання до 30 кА, що характерно для потужних промислових мереж. У побутових умовах такий запас рідко потрібен, але для об'єктів з великими трансформаторами це обов'язкова вимога.
Тепломагнітний розчеплювач TM-D - комбінований захист від перевантажень (тепловий елемент) і коротких замикань (електромагнітний). Характеристика H забезпечує підвищену стійкість до короткочасних пускових струмів.
Механічна зносостійкість 13000 циклів - ресурс комутаційних операцій без втрати працездатності. Електрична зносостійкість категорії A становить 4000 циклів при 415 В змінного струму.
Триполюсне виконання 3P - комутація трьох фаз одночасно. Підходить для проміжного монтажу, тобто може встановлюватися не лише на вводі, а й на лініях до окремих споживачів.
Широкий діапазон робочих температур - від -25 до +70 °C. Автомат працює в неопалюваних приміщеннях і на відкритих щитах за умови захисту від вологи (ступінь захисту IP20).

Де застосовується

Ввідні щити котеджів, майстерень, невеликих виробництв із потужністю до 50 кВт (75 А при 380 В).
Промислові розподільчі пункти, щити управління верстатами, насосними станціями, де потрібна характеристика H для двигунів.
Комерційні об'єкти: офісні центри, торгові зали, сховища з високим навантаженням на лінію.

Технічні особливості

Автомат відповідає стандарту IEC 60947-2. Монтується на DIN-рейку шириною 35 мм, займає три модулі (18 мм кожен). Номінальна імпульсна напруга 8 кВ, напруга ізоляції 690 В. Робоча напруга - від 250 до 550 В змінного струму. Покажчик розчеплення відсутній - стан автомата визначається візуально за положенням рукоятки. При монтажі зверніть увагу: ступінь захисту IP20 не допускає потрапляння вологи, тому встановлюйте автомат у закритих щитах або з додатковим кожухом.

Чому в ЛІНА

Ми маємо цю модель на складі, тому відправляємо швидко. Надаємо всі документи для бухгалтерії та сертифікат відповідності. Гарантія виробника - 18 місяців.
