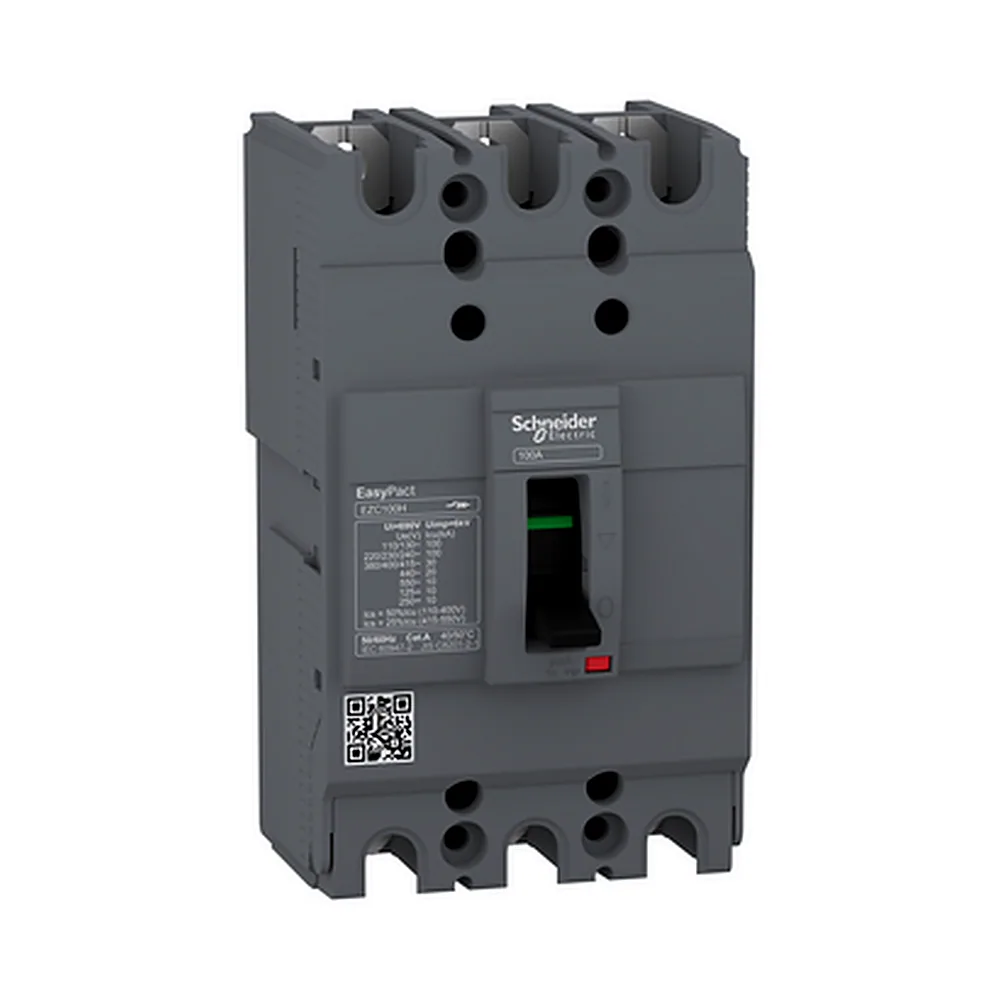

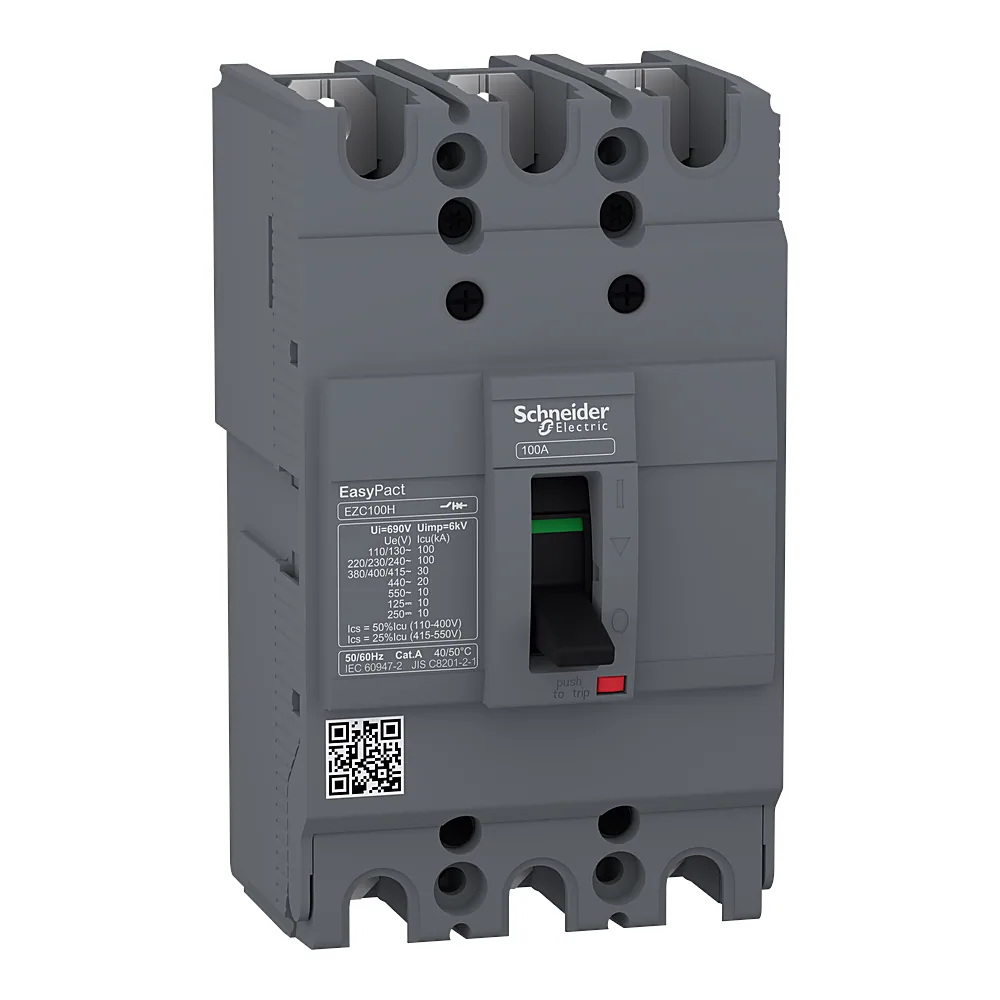

Автоматичний вимикач EasyPact EZC100H 3P 25 А 30 кА Schneider Electric EZC100H3025

Name: Автоматичний вимикач EasyPact EZC100H 3P 25 А 30 кА Schneider Electric EZC100H3025
Brand: Schneider Electric
SKU: 00166709
Price: 6543.27 UAH
Availability: PreOrder

Код товару:

Фото ілюстративне — вигляд товару може відрізнятися.

6 543²⁷ ₴шт

Купити

Порівняти

Під замовлення ·строк уточнює менеджерПередоплата обов'язкова

ДоставкаНова Пошта, Укрпошта, кур'єр по Києву

Нова Пошта — по всій Україні: 1–2 дні
Укрпошта — по всій Україні: 3–5 днів
Кур'єр по Києву — за 24 години

Товар під замовлення: строк відправлення уточнить менеджер.

Точну вартість доставки менеджер підтверджує при оформленні: вона залежить від ваги, габаритів і перевізника. Детально

ОплатаТовари під замовлення з обов'язковою передплатою

monobankвід ×6

ПриватБанквід ×6

Оплата на рахунок
єВідновлення
Оплата частинами

Для юридичних осіб і ФОП — сплата на рахунок IBAN з ПДВ, надаємо документи. Детально про способи оплати

ГарантіяОфіційна гарантія від виробника. Повернення товару належної якості протягом 14 днів.

Для фізичних осіб повернення — згідно із Законом України «Про захист прав споживачів», протягом 14 днів.

Для юридичних осіб — відповідно до Публічної оферти.

ФайлиДоступні корисні файли за цим товаром

Немає в наявності? Залишіть телефон — повідомимо, щойно зʼявиться:

Основні характеристики

Код товару: 166709
Виробник: Schneider Electric
Артикул: EZC100H3025
Тип виробу: Автоматичний вимикач
Серія: EASYPACT EZC
Кількість полюсів: 3P
1P(25)
2P(13)
3P(40)
4P(25)
Номінальний струм: 25 А
15 А
20 А
25 А
30 А
40 А
50 А
60 А
75 А
80 А
100 А
Тип струму: AC/DC
Номінальна відключаюча здатність при короткому замиканні: 10 кА Icu на 125 В ПОСТІЙНИЙ СТРУМ 1P відповідно до МЕК 60947-2; 10 кА Icu на 250 В ПОСТІЙНИЙ СТРУМ 2P відповідно до МЕК 60947-2; 10 кА Icu на 550 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 110...130 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 30 кА Icu на 380 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 30 кА Icu на 400...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Модель розчеплювача: TM-D
MA(3)
MicroLogic 2,0
MicroLogic 2,2(3)
TM-D(142)
TM-DC(2)

Усі характеристики

Код	00166709
Виробник	Schneider Electric
Артикул виробника	EZC100H3025
Серія	EASYPACT EZC
Верхнє з'єднання	Фронтальний
Висота	130 мм
Відповідність вимогам по ізоляції	Так
Глибина	60 мм
Діапазон робочих температур	-25...+70 °C
Електрична зносостійкість	1500 циклів
Захист від витоку струму на землю	Відсутній
Імпульсна витримувальна напруга Uimp	6 кВ
Категорія застосування	A
Кількість полюсів	3P
Код відключаючої здатності	H
Країна виробництва	Таїланд
Крок	25 мм
Механічна зносостійкість	8500 циклів
Місцева сигналізація	Пряма індикація положення контакту
Модель розчеплювача	TM-D
Напруга ізоляції	690 В
Нижнє з'єднання	Фронтальний
Номінал розчіплювача	25 А
Номінальна відключаюча здатність при короткому замиканні	10 кА Icu на 125 В ПОСТІЙНИЙ СТРУМ 1P відповідно до МЕК 60947-2; 10 кА Icu на 250 В ПОСТІЙНИЙ СТРУМ 2P відповідно до МЕК 60947-2; 10 кА Icu на 550 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 110...130 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 100 кА Icu на 220...240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 20 кА Icu на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 30 кА Icu на 380 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 30 кА Icu на 400...415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Номінальна робоча здатність відключення	15 кА на 380 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 5 кА на 125 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 5 кА на 250 В ПОСТІЙНИЙ СТРУМ відповідно до МЕК 60947-2; 50 кА на 110/130 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 50 кА на 220/230/240 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 5 кА на 440 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 2,5 кА на 550 В змінний струм 50/60 Гц відповідно до МЕК 60947-2; 7,5 кА на 400/415 В змінний струм 50/60 Гц відповідно до МЕК 60947-2
Номінальна робоча напруга Ue	550 В AC, 250 В DC
Номінальний струм	25 А
Опис захищених полюсів	3t
Сегмент ринку	Малий комерційний
Сертифікація	GB/T 14048,2; IEC 60947-1; IEC 60947-2; JIS C8201-2-2
Спосіб кріплення	Фіксація
Ступінь забруднення	3
Ступінь захисту	IP20
Ступінь захисту IK	IK07
Сумісність	EZC100
Температура зберігання	-35...+85 °C
Тип захисту	Захист від короткого замикання; захист від перевантаження
Тип керування	Перемикач
Тип монтажу	Задня панель
Тип розчіплювача	Тепломагнітний
Тип струму	AC/DC
Уставка захисту нейтралі	Без захисту
Частота	50/60 Гц
Ширина	75 мм

Опис

Автоматичний вимикач силовий Schneider Electric EASYPACT EZC100H 3P 30 кА 25 А (арт. EZC100H3025) - це модульний апарат серії EasyPact, розрахований на номінал 25 А і відключаючу здатність 30 кА. Тепломагнітний розчеплювач типу TM-D з характеристикою H дає змогу використовувати автомат у мережах з підвищеними вимогами до струмів короткого замикання.

Переваги

Висока відключаюча здатність 30 кА - автомат упевнено спрацьовує в колах з великими струмами КЗ, що актуально для промислових об'єктів і розподільчих щитів.
Тепломагнітний розчеплювач TM-D - поєднує захист від перевантаження (теплова складова) і короткого замикання (електромагнітна), не потребує додаткових модулів.
Характеристика H - забезпечує селективність у лініях з високими пусковими струмами, наприклад, для двигунів без частотного перетворювача.
Широкий діапазон температур -25...+70 °C - вимикач працездатний у неопалюваних приміщеннях, щитах на вулиці або в гарячих цехах.
Механічна зносостійкість 13 000 циклів - ресурс, достатній для десятків років експлуатації в режимі рідких комутацій.

Де застосовується

У ввідних і розподільчих щитах житлових і комерційних будівель - як головний автомат або на лініях з великою потужністю.
На промислових об'єктах, де потрібна відключаюча здатність 30 кА - в цехових щитах, на лініях до двигунів, трансформаторів.
Для захисту кабельних ліній великого перерізу в системах зі струмом короткого замикання високого рівня.

Технічні особливості

Вимикач відповідає стандарту IEC 60947-2 (ДСТУ EN 60947-2). Кількість полюсів - 3P, робоча напруга 250-550 В, ізоляція 690 В, імпульсна напруга 8 кВ. Електрична зносостійкість категорії A - 4000 циклів при 415 В змінного струму 50/60 Гц. Ступінь захисту IP20 - для встановлення в закритих щитах. Монтаж на DIN-рейку, підходить для проміжного монтажу (із засувкою з обох боків). Важливо: автомат з характеристикою H має вищий поріг електромагнітного розчеплення (близько 10-14 номіналів), тому при виборі треба перевіряти селективність з апаратами нижчих рівнів.
